Mạch cảm biến nước mưa có dây cáp cho Arduino

--------------------------------------------

- Công ty: THẾ GIỚI MODULE

- Đặt sự uy tín lên hàng đầu

- Mang lại giá trị thực cho khách hàng

- Cam kết chất lượng giống như mô tả

--------------------------------------------

Link dữ liệu: https://pan.baidu.com/s/10bjbsmcOh2N7YGDS3PquPw Mã trích xuất: psfm

mô tả

điện áp: đèn báo nguồn 5V

, đèn LED báo tín hiệu ngõ ra.

Đầu ra mức TTL, tín hiệu hiệu quả của đầu ra TTL ở mức thấp, công suất điều khiển khoảng 100MA, có thể điều khiển trực tiếp rơle, còi, quạt nhỏ, v.v.

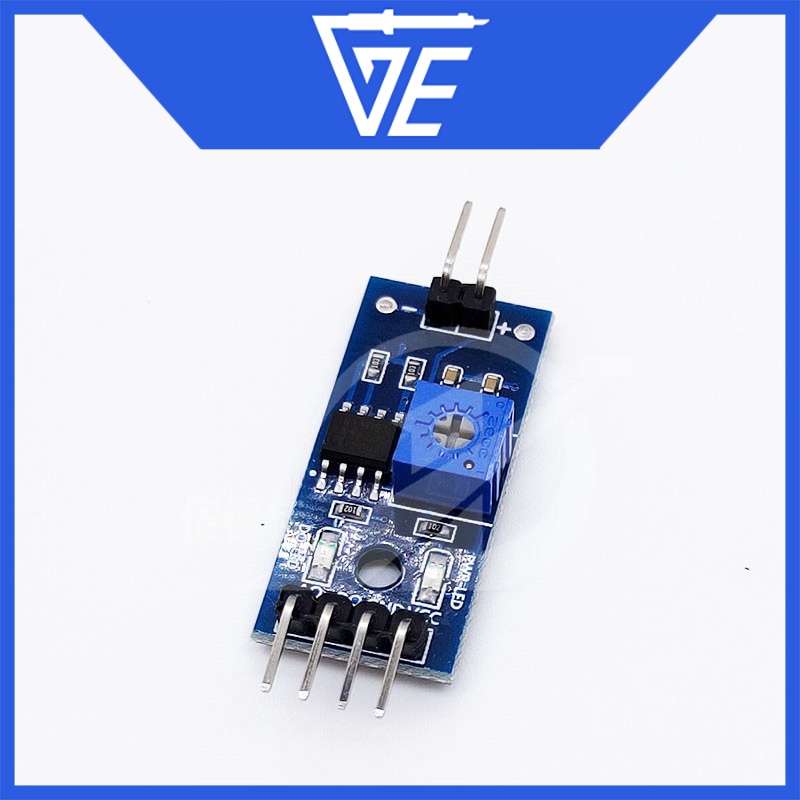

Độ nhạy có thể được điều chỉnh bằng chiết áp.

Khi không có mưa, đèn LED sẽ sáng và đầu ra ở mức cao. Khi có mưa rơi, đầu ra ở mức mặt đất và đèn LED sáng.

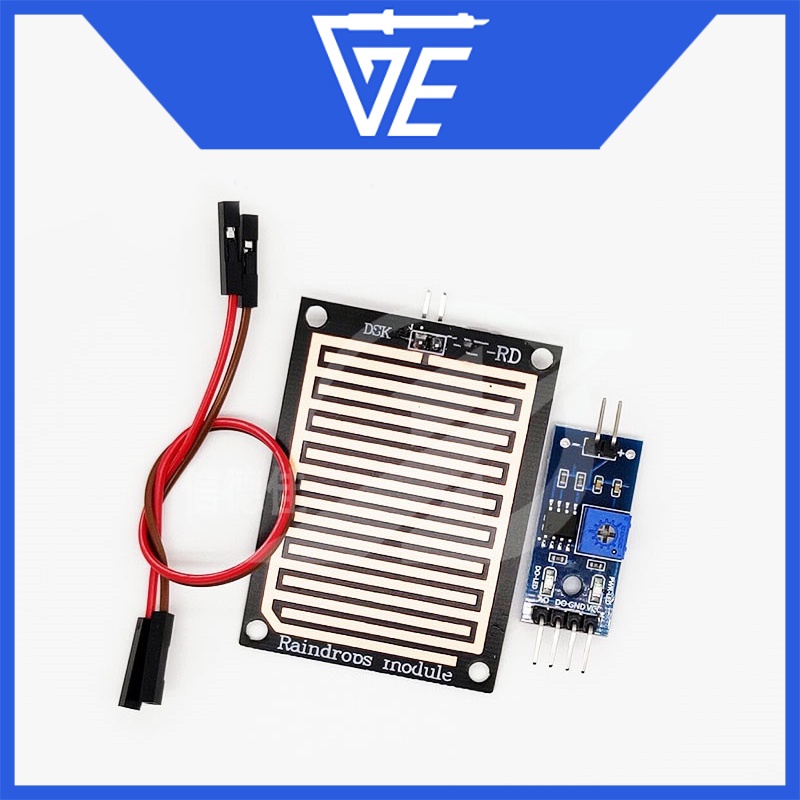

Bảng giọt mưa và bảng điều khiển được tách ra, thuận tiện cho việc dẫn dây ra ngoài.

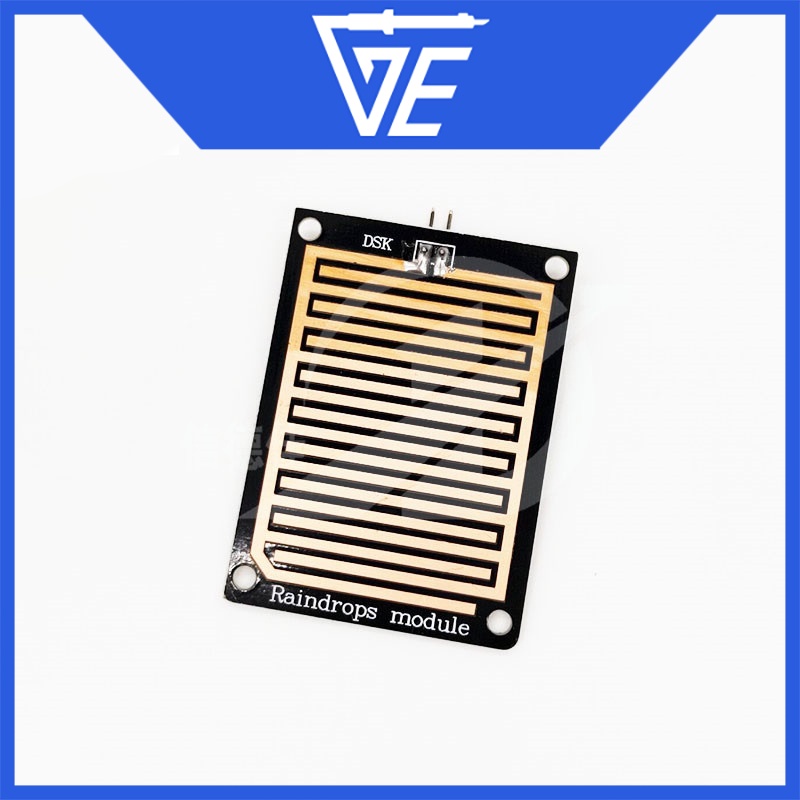

Tấm hạt mưa diện tích lớn thuận lợi hơn cho việc phát hiện nước mưa.

Bảng có các lỗ định vị để mọi người lắp đặt

bảng điều khiển Kích thước bảng: 3*1.6 MM

Bảng phát hiện hạt mưa diện rộng 5.4*4.0 MM

2. Cách sử dụng

Kết nối nguồn điện với nguồn điện 5V. Đèn nguồn sáng. Khi không có giọt nước nào trên bảng cảm biến, đầu ra DO ở mức cao, đèn báo công tắc tắt và giọt nước nước bị rơi. Đầu ra DO ở mức thấp, đèn báo công tắc bật và

giọt nước trên đó được lau sạch. , và trở về trạng thái đầu ra cao. . . .

Đầu ra tương tự AO, có thể được kết nối với cổng AD của vi điều khiển để phát hiện lượng mưa rơi trên đó.

Đầu ra kỹ thuật số DO TTL cũng có thể được kết nối với bộ vi điều khiển để phát hiện xem có mưa hay không.
