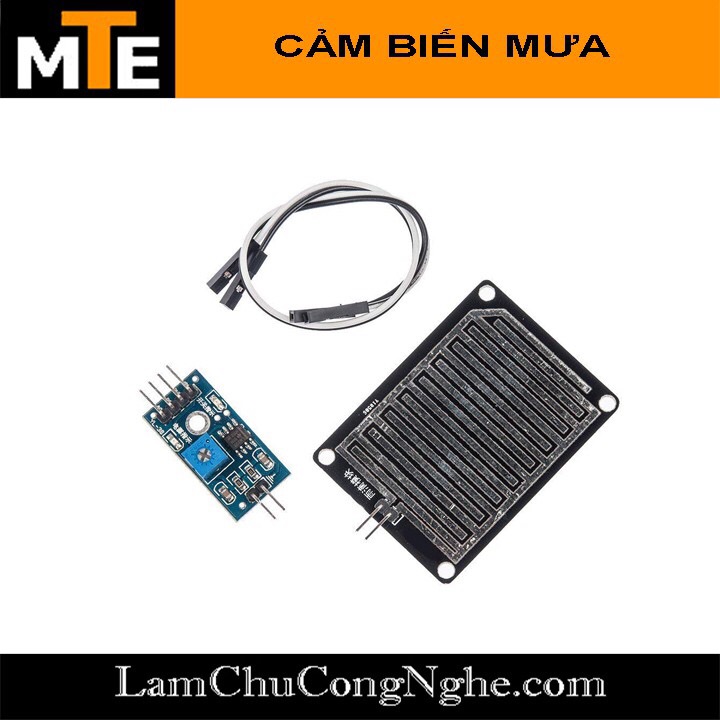

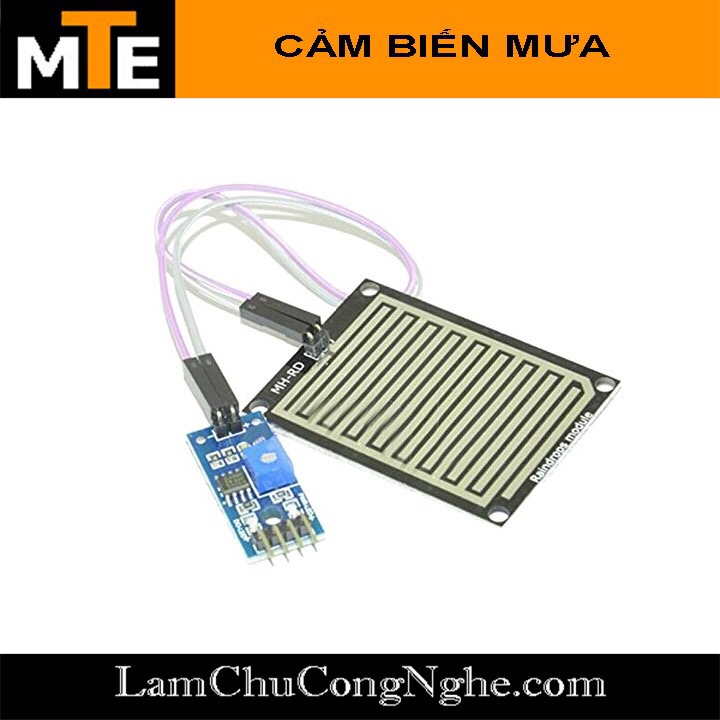

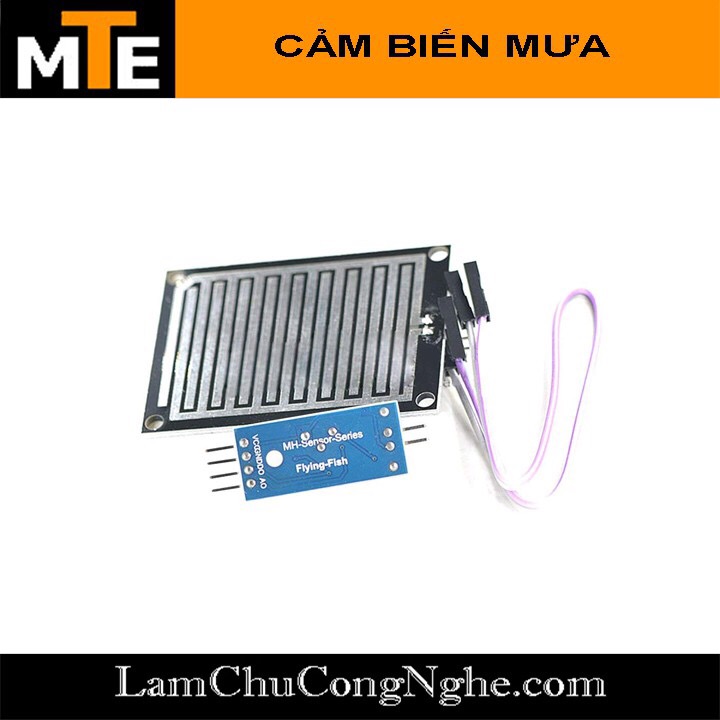

MẠCH CẢM BIẾN MƯA - MODULE ARDUINO

THÔNG SỐ KĨ THUẬT:

Kích thước tấm cảm biến mưa: 54 x 40mm

Kích thước board PCB: 30 x 16mm

Điện áp: 5V

Đầu ra: đầu ra kỹ thuật số (0 và 1) và đầu ra tương tự điện áp A0

Lỗ cố định bu lông dễ dàng để cài đặt

Có đèn báo hiệu nguồn và đầu ra

Đầu ra TTL, tín hiệu đầu ra TTL có giá trị thấp. Có thể điều khiển trực tiếp relay, buzzer, a small fan...

Độ nhạy có thể được điều chỉnh thông qua chiết áp

LED sáng lên khi không có mưa đầu ra cao, có mưa, đầu ra thấp LED tắt.

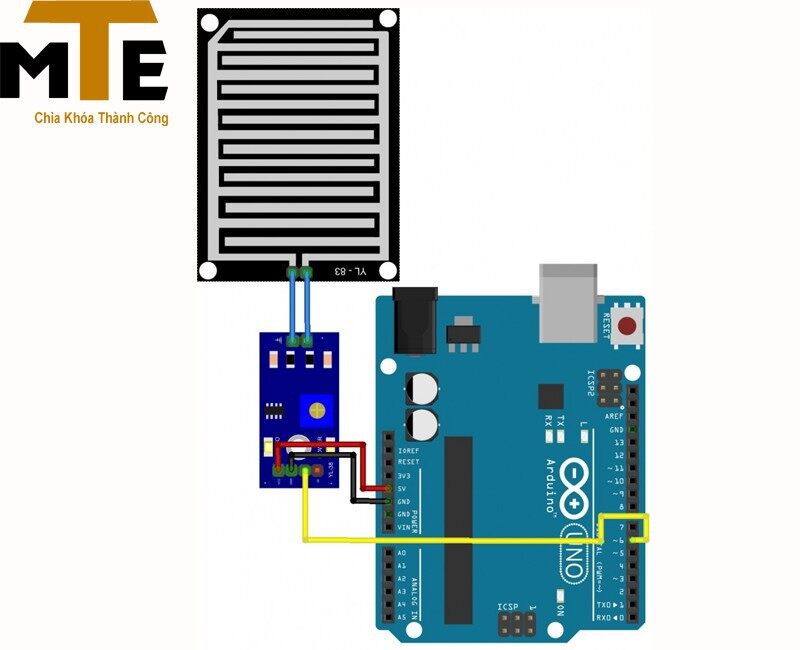

CHẾ ĐỘ KẾT NỐI:

VCC: Nguồn

GND: Đất

D0: Đầu ra tín hiệu TTL chuyển đổi

MẠCH CẢM BIẾN MƯA GỒM 2 BỘ PHẬN:

Bộ phận cảm biến mưa được gắn ngoài trời
Bộ phận điều chỉnh độ nhạy cần được che chắn

• Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0.
• Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V).

Tham khảo lập trình tại: http://arduino.vn/bai-viet/274-cam-bien-mua-voi-arduino

MODULE CẢM BIẾN MƯA
