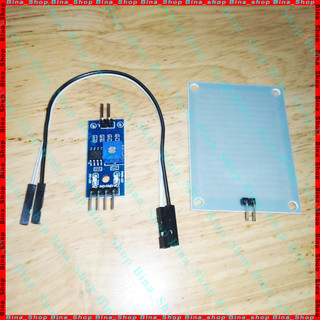

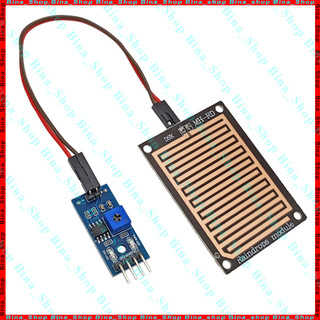

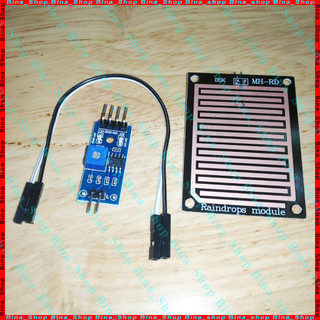

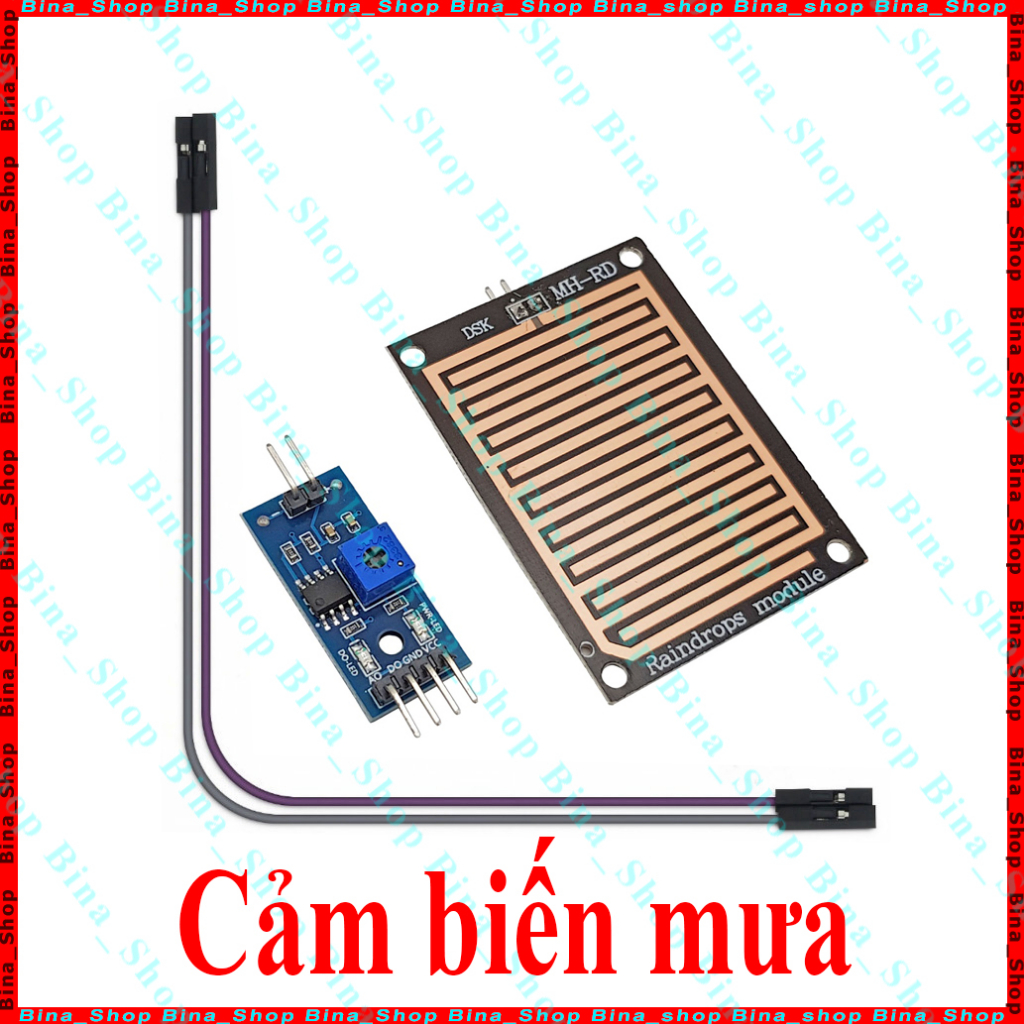

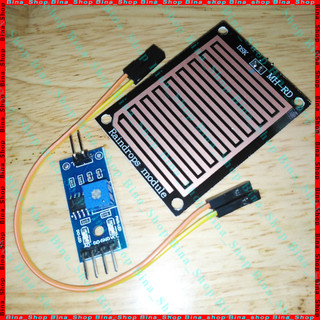

Module cảm biến mưa cho Arduino kèm cáp

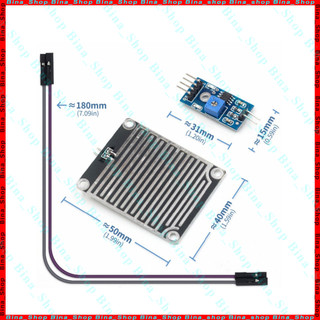

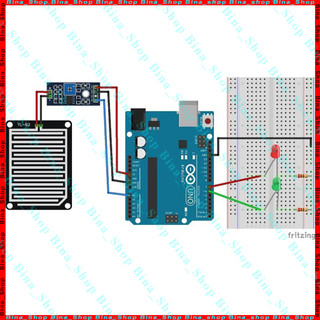

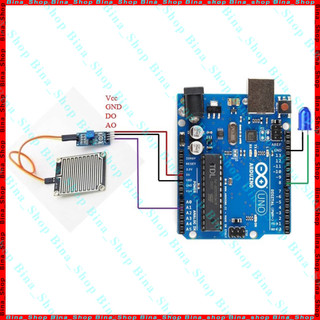

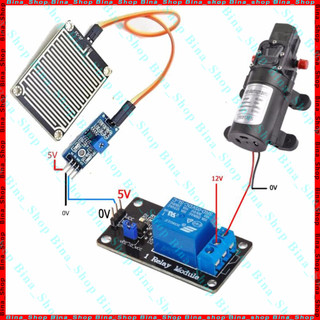

Module cảm biến mưa cho Arduino kèm cáp -Cảm biến mưa sử dụng để phát hiện mực nước, trời mưa, hay các môi trường có nước. Mạch cảm biến mưa kiểm tra trời có chất lỏng tiếp xúc hay không qua đó truyền tín hiệu điều khiển đóng/ngắt rơle. -Cảm biến nước mưa (Rain Water Sensor) được sử dụng để phát hiện mưa, nước hoặc các dung dịch dẫn điện tiếp xúc với bề mặt cảm biến sẽ phát ra tín hiệu để làm các ứng dụng tự động: phát hiện mưa, báo mực nước tự động,... Thông số kỹ thuật: + Điện áp sử dụng: 5V DC + Kích thước tấm cảm biến mưa: 54 x 40mm + Kích thước board PCB: 30 x 16mm + Tín hiệu đầu ra: Digital TTL (0VDC / 5VDC) và đầu ra Analog A0 trả giá trị điện áp tuyến tính theo lượng nước tiếp xúc với cảm biến. + Có đèn báo hiệu nguồn và đầu ra + Độ nhạy có thể được điều chỉnh thông qua chiết áp + LED sáng lên khi không có mưa đầu ra cao, có mưa, đầu ra thấp LED tắt. Chân độ kết nối: + VCC: Nguồn + GND: Đất + D0: Đầu ra tín hiệu TTL chuyển đổi + A0: Đầu ra tín hiệu Analog Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0. Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến mưa sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V). Mạch hoạt động với nguồn 5V. Bạn nên sử dụng các loại rơ le kích ở mức thấp kèm với cảm biến. Linh kiện/bo mạch/màu sắc cáp... có thể khác nhau tùy đợt hàng, thông số không thay đổi 👉 Giá sản phẩm : Bo mạch + tấm cảm biến + cáp 👉 KHÔNG BAO GỒM PIN VÀ BẤT KÌ THIẾT BỊ MINH HỌA NÀO KHÁC #module #cảm_biến #cảm_biến_mưa #sensor #Arduino #linh_kiện #diy #mạch_cảm_biến #Bina_Shop
