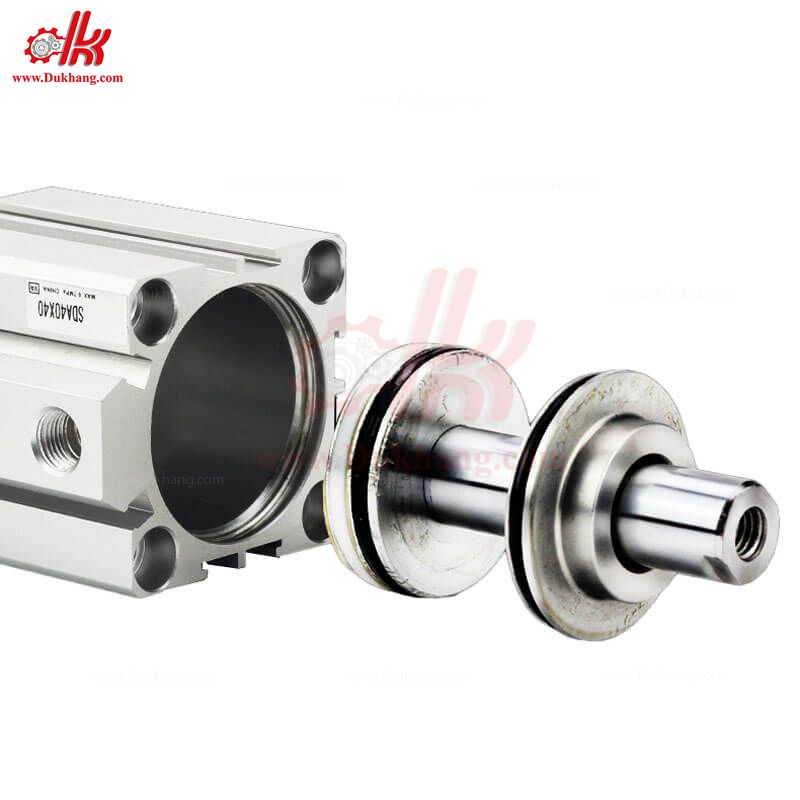

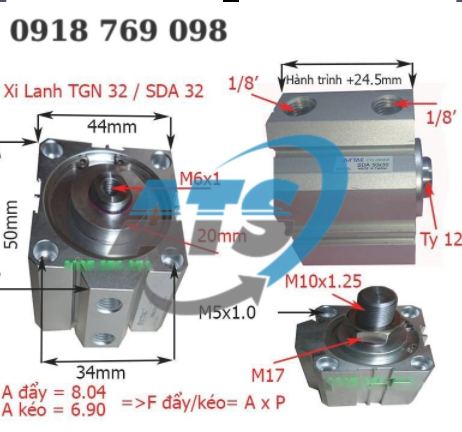

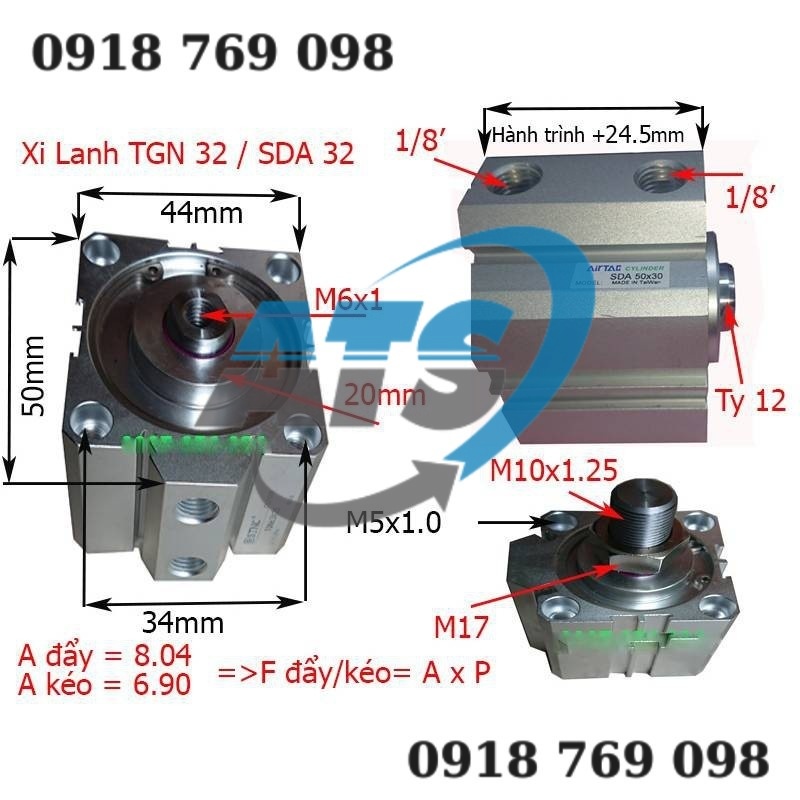

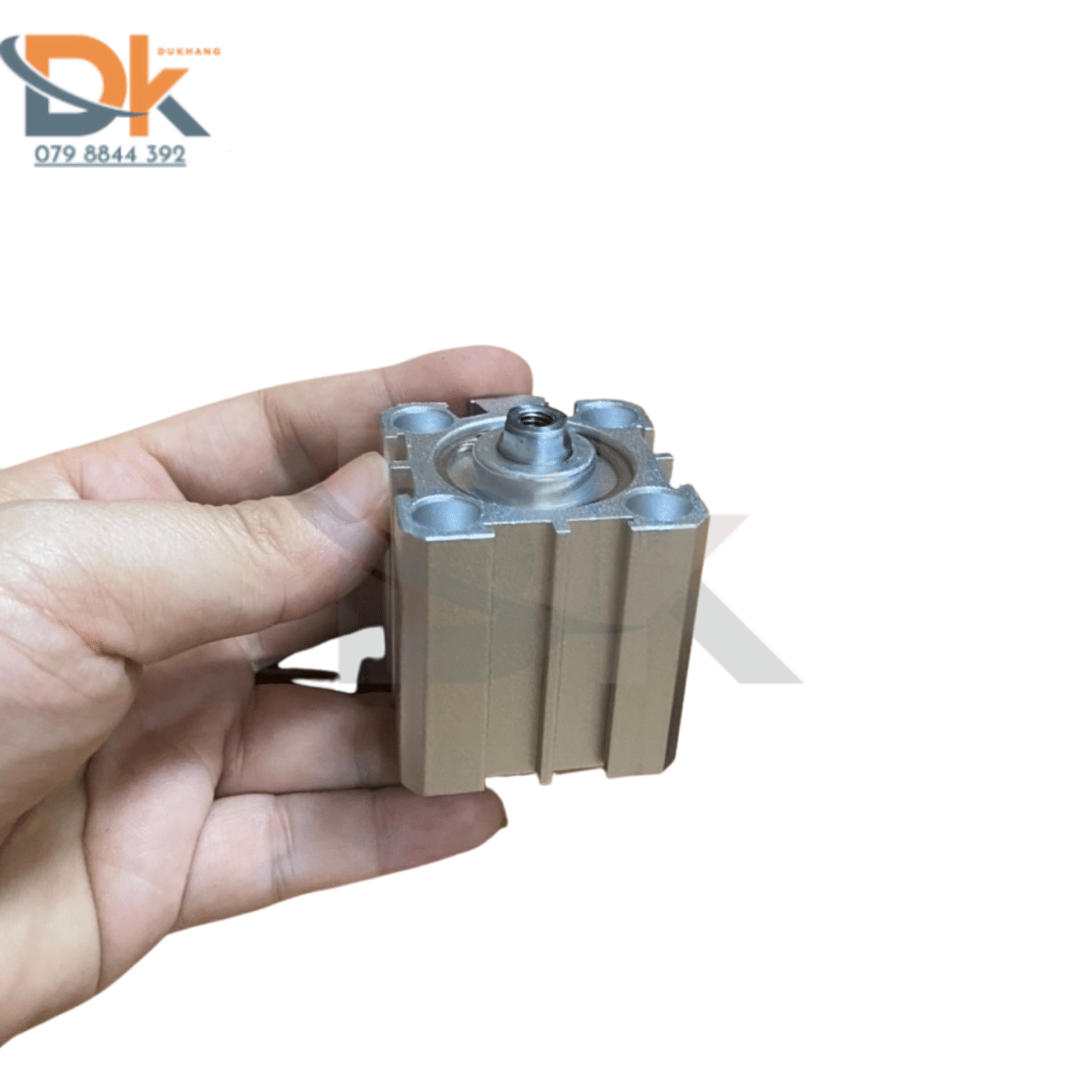

Xi lanh khí nén SDA 32

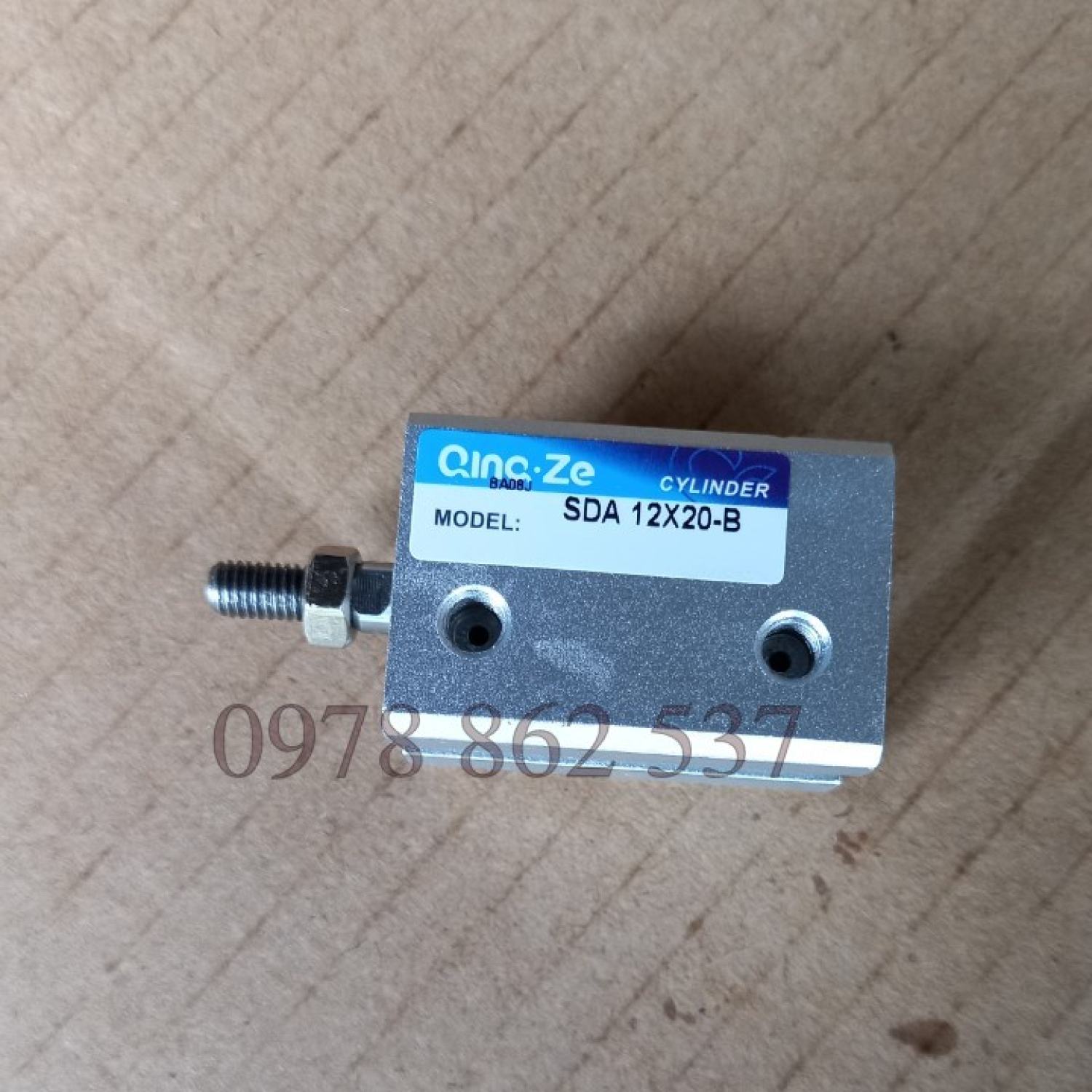

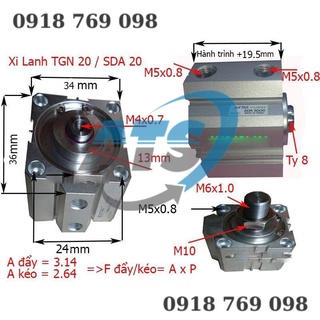

Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén compac2: Xi lanh hai chiều - tác động kép :Là xi lanhcó hai cổng không khí ở haiđầu xi lanh .Xi lanh đẩy ra khi cấp khí vào cổng đuôi của xi lanh ( cổng đầu không cấp và xả ra môi trường thông qua van khí điều khiển ).Xi lanh đi về khi cấp khí vào cổng đầu xi lanh ( cổng đuôi không cấp và xả ra môi trường thông qua van khí điều khiển )C : Công Thức Tính Lực Đẩy- Lực Kéo Của Xi LanhĐể Tính được lực đẩy - lực kéo của xi lanh ta phải xác định được các thông số sau đây : Đường kính piston và Đường kính ty xi lanhCó 2 cách xác định : Thông qua Modem xi lanh và catolog - Hoặc Tiến hành đo và đối chiếu qua catolog* Modem xi lanh : VD TGN 20 x 50-S_TGN là kĩ hiệu của nhà sản xuất khí nén STNC dành cho xi lanh khí nén compac_20 là đường kính piston_50mm là hành trình xi lanh đi ra_S là kí hiệu cho xi lanh có từ*Công thức1: Lực đẩy xi lanhFđẩy = P x AVới A = (3.14x D x D): 4Trong đó : Fđẩy đơn vị KG: P là áp suất sử dụng kgcm3: A là tiết diện của xi lanh: D là đường kính xi lanh (cm)Ví dụ 1 : xi lanh TGN 20 x50-S sử dụng áp 6 KG/cm3 thì lực đẩy F = ??Vì xi lanh có đường kính 20mm Nên Phải đổi sang cm là D = 2cmA =( 3.14 x 2 x 2 ) : 4 = 3.14Vậy với P = 6 thì Fđẩy 20 = Px A = 6 x 3.14 = 18.84 KG Vậy với P = 8 thì xi lanh phi 20 có lực đẩy là : Fđẩy 20 = 8 x 3.14 = 25,12 KGTa thấy A của xi lanh 20 không thay đổiA20 = 3.14Nên : Fđẩy 20 = P x 3.14Tương Tự Ta Có : A40=( 3.14 x 4 x 4 ) : 4 = 12.56: A50 = ( 3.14 x 5 x 5 ) : 4= 19.625: A100 = ( 3.14 x 10 x 10 ) : 4= 78.5: A125 = ( 3.14 x 12.5 x 12.5 ) : 4= 122.6: A160 =( 3.14 x 16 x 16 ) : 4= 200.96: A200 = ( 3.14 x 20 x 20 ) : 4 = 3142: Lực Kéo xi lanhFkéo = P x A’Với A’ =3,14 x ( DxD - d x d ) : 4Trong đó d là đường kính ti của xi lanhVí dụ 2: xi lanh TGA 20 x50-S có đường kính ti là 8. Áp suất là 6 kg thì lực kéo = ?????Đổi 20mm = 2cm8mm = 0.8cmTa có A’20 = 3.14 x (2x2 - 0.8x0.8 ) : 4 = 2.637Vậy Fkéo = P x A’ = 6 x 2.63 = 15.78 KGD : Cách Lựa Chọn xi lanh để Thay Thế - Lắp Mới phù hợp nhấtCÔNG TY TNHH CÔNG NGHỆ GIẢI PHÁP ATS VINALiên hệ để nhận giá ưu đãi và hỗ trợ kỷ thuật:LH: 094.788.1820( zalo, viber). [email protected]
