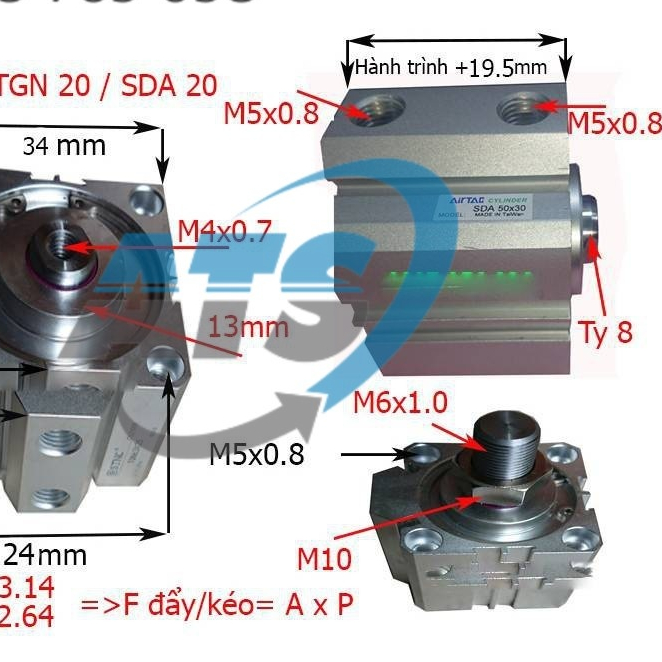

ATS_Xi lanh khí SDA 20

B: Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén compac 2: Xi lanh hai chiều - tác động kép : Là xi lanhcó hai cổng không khí ở haiđầu xi lanh . Xi lanh đẩy ra khi cấp khí vào cổng đuôi của xi lanh ( cổng đầu không cấp và xả ra môi trường thông qua van khí điều khiển ). Xi lanh đi về khi cấp khí vào cổng đầu xi lanh ( cổng đuôi không cấp và xả ra môi trường thông qua van khí điều khiển ) C : Công Thức Tính Lực Đẩy- Lực Kéo Của Xi Lanh Để Tính được lực đẩy - lực kéo của xi lanh ta phải xác định được các thông số sau đây : Đường kính piston và Đường kính ty xi lanh Có 2 cách xác định : Thông qua Modem xi lanh và catolog - Hoặc Tiến hành đo và đối chiếu qua catolog * Modem xi lanh : VD TGN 20 x 50-S _TGN là kĩ hiệu của nhà sản xuất khí nén STNC dành cho xi lanh khí nén compac _20 là đường kính piston _50mm là hành trình xi lanh đi ra _S là kí hiệu cho xi lanh có từ *Công thức 1: Lực đẩy xi lanhFđẩy = P x AVới A = (3.14x D x D): 4 Trong đó : Fđẩy đơn vị KG : P là áp suất sử dụng kg\cm3 : A là tiết diện của xi lanh : D là đường kính xi lanh (cm) Ví dụ 1 : xi lanh TGN 20 x50-S sử dụng áp 6 KG/cm3 thì lực đẩy F = ?? Vì xi lanh có đường kính 20mm Nên Phải đổi sang cm là D = 2cm A =( 3.14 x 2 x 2 ) : 4 = 3.14 Vậy với P = 6 thì Fđẩy 20 = Px A = 6 x 3.14 = 18.84 KG Vậy với P = 8 thì xi lanh phi 20 có lực đẩy là : Fđẩy 20 = 8 x 3.14 = 25,12 KG Ta thấy A của xi lanh 20 không thay đổiA20 = 3.14 Nên : Fđẩy 20 = P x 3.14 Tương Tự Ta Có : A40=( 3.14 x 4 x 4 ) : 4 = 12.56 : A50 = ( 3.14 x 5 x 5 ) : 4= 19.625 : A100 = ( 3.14 x 10 x 10 ) : 4= 78.5 : A125 = ( 3.14 x 12.5 x 12.5 ) : 4= 122.6 : A160 =( 3.14 x 16 x 16 ) : 4= 200.96 : A200 = ( 3.14 x 20 x 20 ) : 4 = 314 2: Lực Kéo xi lanh Fkéo = P x A’Với A’ =3,14 x ( DxD - d x d ) : 4 Trong đó d là đường kính ti của xi lanh Ví dụ 2: xi lanh TGA 20 x50-S có đường kính ti là 8. Áp suất là 6 kg thì lực kéo = ????? Đổi 20mm = 2cm8mm = 0.8cm Ta có A’20 = 3.14 x (2x2 - 0.8x0.8 ) : 4 = 2.637 Vậy Fkéo = P x A’ = 6 x 2.63 = 15.78 KG D : Cách Lựa Chọn xi lanh để Thay Thế - Lắp Mới phù hợp nhất
