Tấm nhựa gá chuôi dao BT40

Máy phay CNC hay còn gọi là trung tâm gia công CNC thường có rất nhiều vị trí dao để phục vụ các nguyên công gia công lâp trình tạo ra sản phẩm mong muốn của người sử dụng máy. Với các sản phẩm đơn giản thì thể dùng 1 dao nhưng với các sản phẩm phức tạp cần đến rất nhiều loại dao với các kích thước khác nhau như dao phay ngón, dao phay khỏa mặt, mũi khoan, mũi taro,...Trong khi trên các máy CNC thường bố trí 14, 16, 18,20, 24, ... vị trí daonhưng cũng không thể đáp ứng được hết các kích thước đó. Ngoài các dao lắp trên đài dao vẫn còn những dao để bên dưới và cần được lưu trữ một cách khoa học để dễ dàng tìm kiếm và tránh hỏng, thất lạc. Xe đẩy để chuôi dao chính là dụng cụ đáp ứng yêu cầu đó. Trên xe để chuôi BT có rất nhiều các vị trí để chuội dao theo đúng côn BT của máy nhằm đảm bảo lưu trữ dao tốt nhất mà các khay hay dụng cụ khác không đáp ứng được với đặc thù chuôi côn tròn của chuôi dao BT. Bên cạnh việc cấp nguyên xe BT hoàn chỉnh chúng tôi còn cung cấp các khay nhựa cắm chuôi BT và HSK để khách hàng tự chế tạo xe.

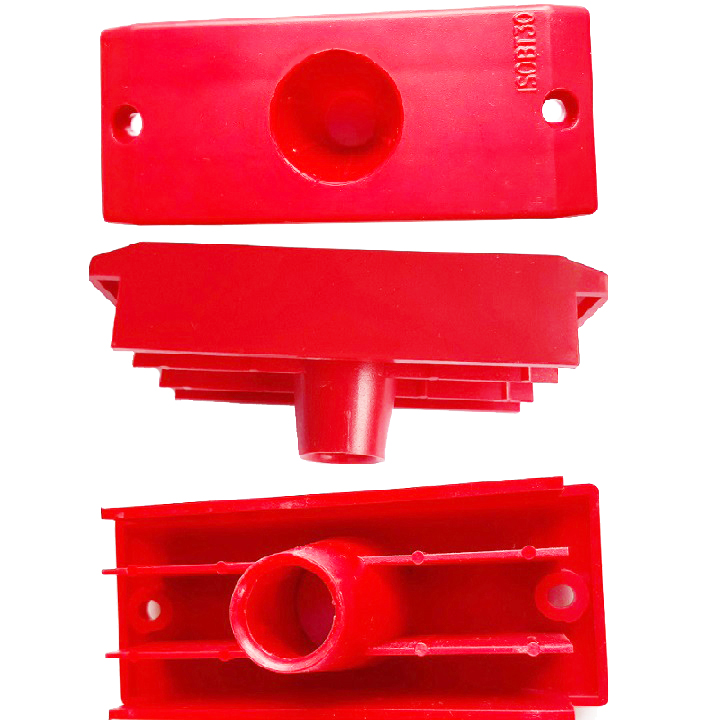

Hình ảnh về khay cắm BT40 bằng nhựa dạng hình chữ nhật

Các thông số kỹ thuật của xe cắm chuôi dao phay BT40

- Chiều dài 135mm (BT30, BT40 và BT50 chiều dài như nhau chỉ khác nhau về chiều ngang, chiều sâu do cấu tạo của lỗ cắm chuôi dao quyết định)

- Chiều rộng 72mm

- Chiều cao 64mm

- Trọng lượng 65g (Đây là khay cắm loại dầy, còn đối với các loại mỏng thường chỉ dưới 58-60g một chi tiết)

- Vật liệu là nhựa ABS có độ bền tốt.

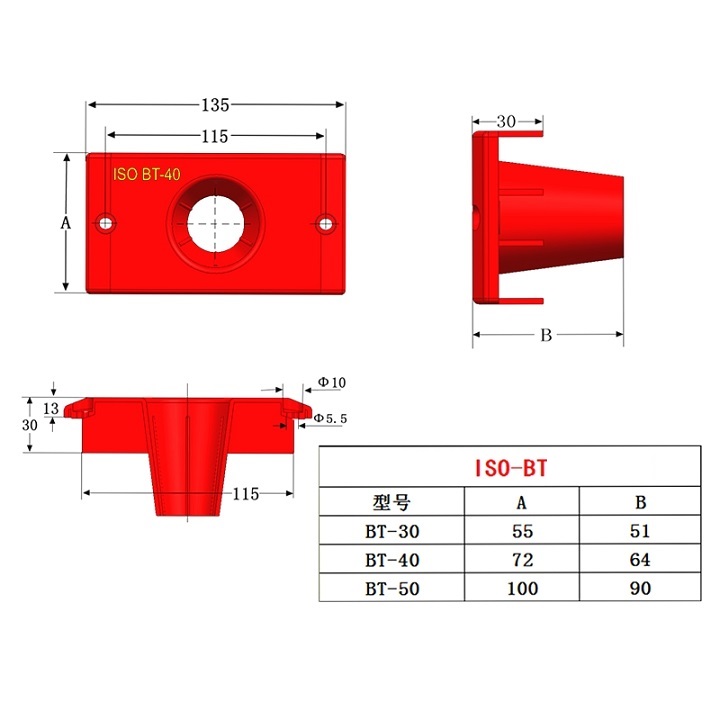

Hình ảnh về thông số kỹ thuật của khay cắm chuôi dao phay CNC

Mặt trước của tấm nhựa gá dao phay CNC hình chữ nhật có đúc nổi ký hiệu ISO BT 40 chỉ rõ khay nhựa để cắm chuôi dao phay BT40 ngoài ra có thể dùng được cho NT40, ISO40, SK40, CAT40. Với lỗ ở giữa có 6 gân bên trong phân bố đều lực đỡ chuôi dao và dễ dàng gá và lấy dao. 2 bên có 2 lỗ chìm để sau này bắt xuống mặt gá các khay nhựa.

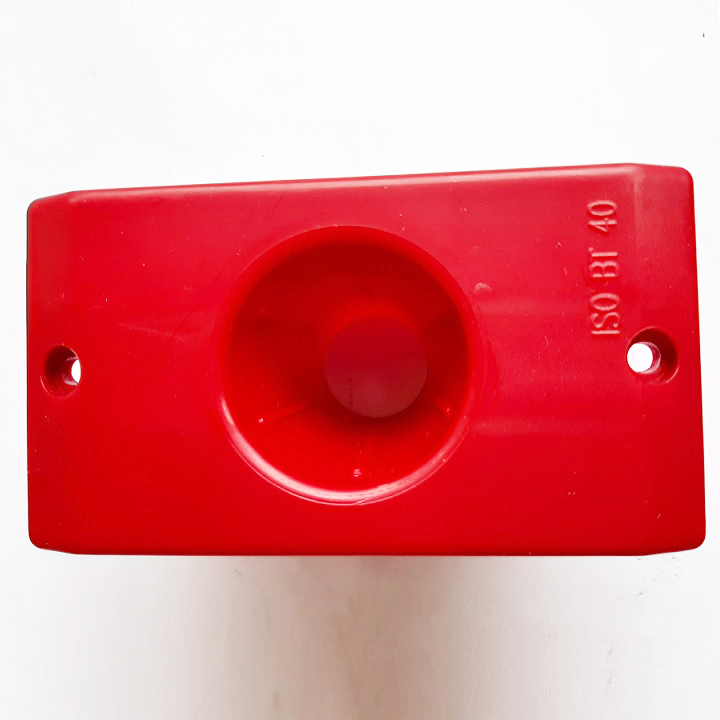

Hình ảnh mặt trước của đế giữ bầu dao BT40

Nhìn ngang thấy kết cấu phần rìa 2 bên vát xuống cùng với vít kẹp chặt với mặt phẳng của giá giữ chuôi dao của xe dao với kết cấu khỏe và thẩm mỹ.

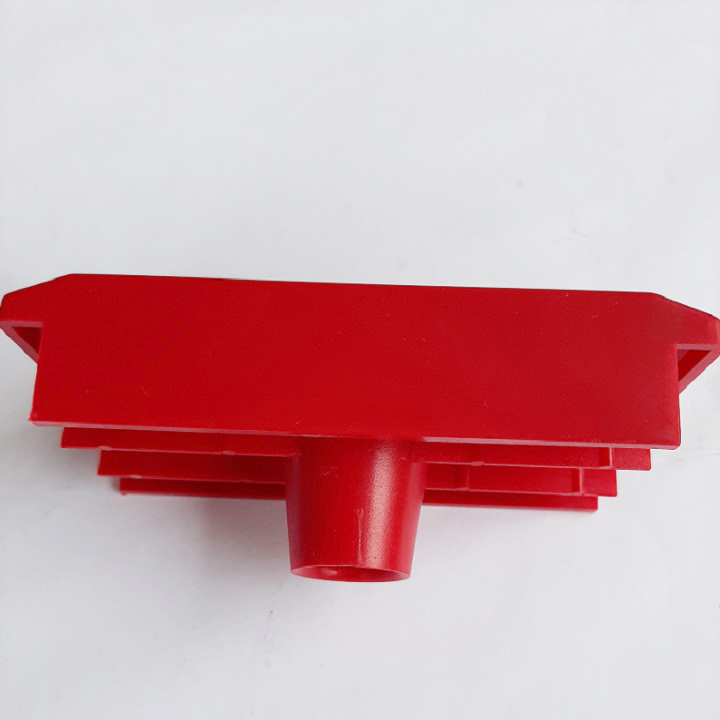

Hình ảnh mặt ngang của khay cắm BT.

Nhìn từ mặt đáy sẽ thấy toàn bộ kết cấu của chi tiết với 2 xương tăng cứng ở bên trong, cộng với các thành ngoài có chiều dày lớn 3mm. Ở các vị trí bắt vít chiều dầy thành còn lên đến 4mm. Đảm bảo khi xiết ốc vào giá cũng như chi tiết có kết cấu khỏe mạnh, sử dụng lâu dài không như các loại mỏng.

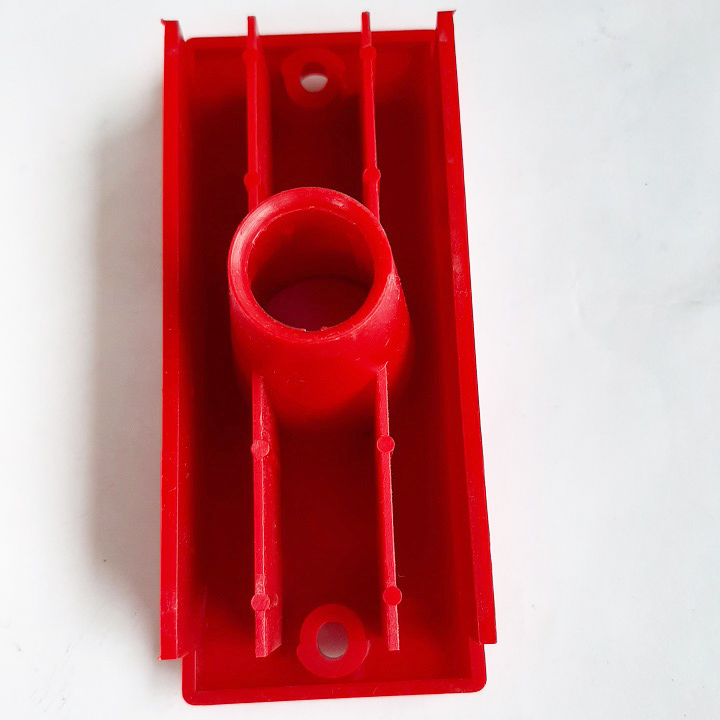

Hình ảnh mặt dưới khay nhựa đựng chuôi dao BT40

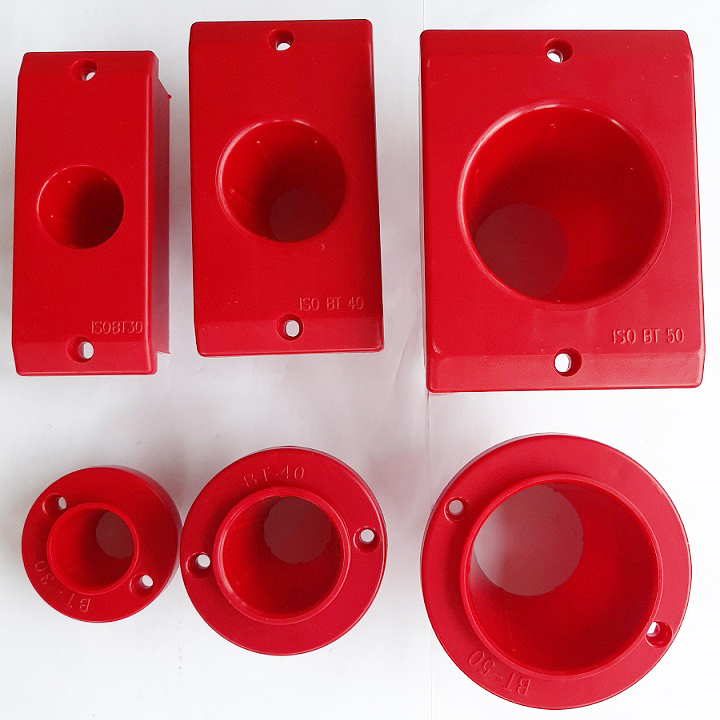

Hình ảnh khay gá bầu kẹp dao BT các loại mặt trước và sau

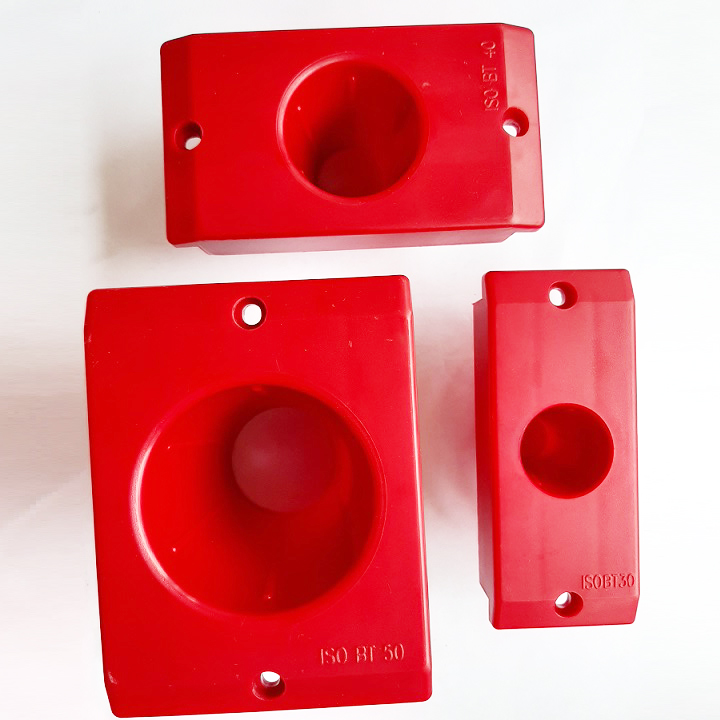

Ngoài khay cắm BT40 bằng nhựa hình chữ nhật chúng tôi còn cung cấp khay cắm chuôi dao máy phay CNC các loại khác

- Khay cắm chuôi dao BT30 hình chữ nhật

- Khay cắm chuôi dao BT40 hình chữ nhật

- Khay cắm chuôi dao BT50 hình chữ nhật

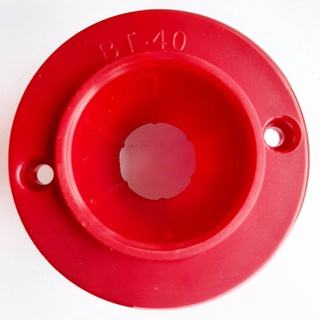

- Khay cắm chuôi dao BT30 hình tròn

- Khay cắm chuôi dao BT40 hình tròn

- Khay cắm chuôi dao BT50 hình tròn

- Khay cắm chuôi dao HSK63

- Khay cắm chuôi dao HSK80

- Khay cắm chuôi dao HSK100
