Tấm nhựa gá chuôi dao BT30

Máy phay CNC hay còn gọi là trung tâm gia công CNC thường có rất nhiều vị trí dao để phục vụ các nguyên công gia công lâp trình tạo ra sản phẩm mong muốn của người sử dụng máy.

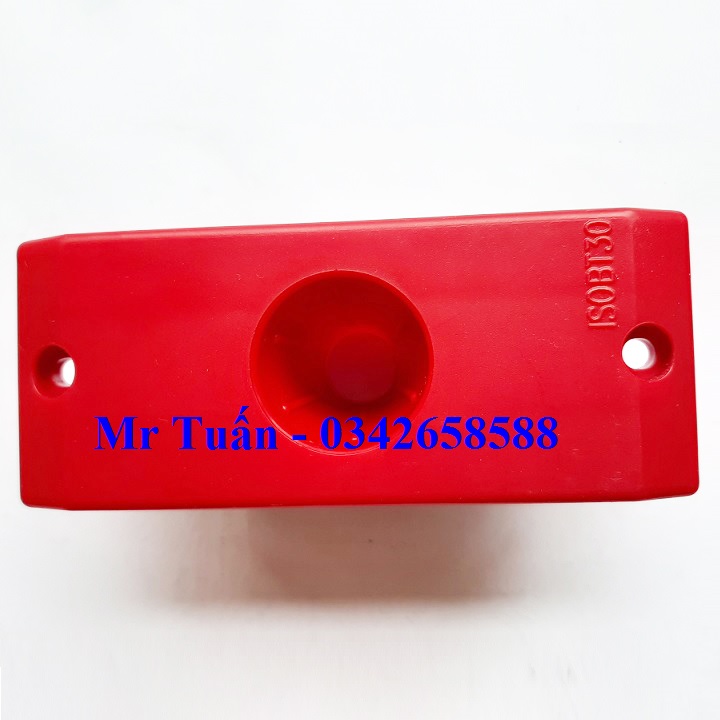

Hình ảnh về khay cắm BT30 bằng nhựa dạng hình chữ nhật

Các thông số kỹ thuật của xe cắm chuôi dao phay BT30

- Chiều dài 135mm

- Chiều rộng 55mm

- Chiều cao 51mm

- Trọng lượng 60g (Đây là khay cắm loại dầy, còn đối với các loại mỏng thường chỉ dưới 50g một chi tiết)

- Vật liệu là nhựa ABS có độ bền tốt.

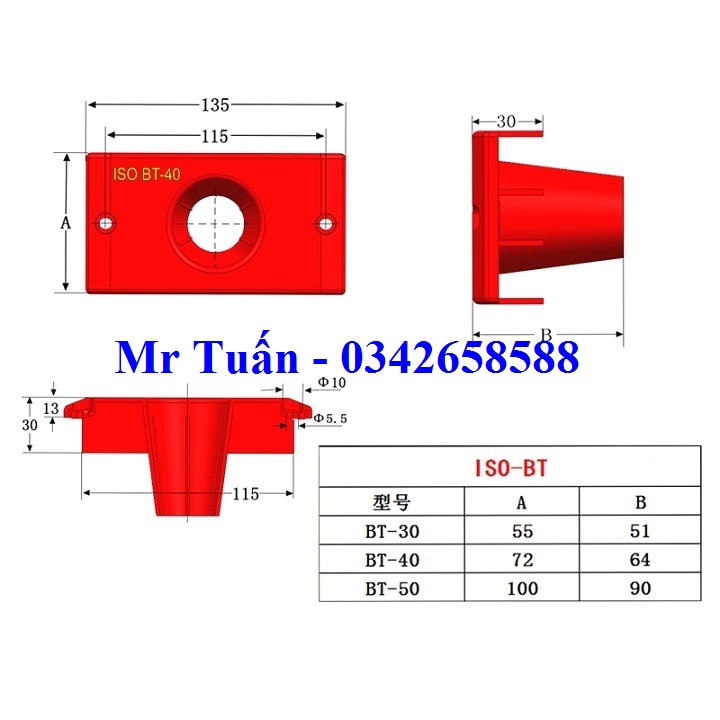

Hình ảnh về thông số kỹ thuật của khay cắm chuôi dao phay CNC

Mặt trước của tấm nhựa gá dao phay CNC hình chữ nhật có đúc nổi ký hiệu ISOBT30 chỉ rõ khay nhựa để cắm chuôi dao phay BT30 ngoài ra có thể dùng được cho NT30, SK30, CAT30. Với lỗ ở giữa có 6 gân bên trong phân bố đều lực đỡ chuôi dao và dễ dàng gá và lấy dao. 2 bên có 2 lỗ chìm để sau này bắt xuống mặt gá các khay nhựa.

Hình ảnh mặt trước của đế giữ bầu dao BT30

Nhìn ngang thấy kết cấu phần rìa 2 bên vát xuống cùng với vít kẹp chặt với mặt phẳng của giá giữ chuôi dao của xe dao với kết cấu khỏe và thẩm mỹ.

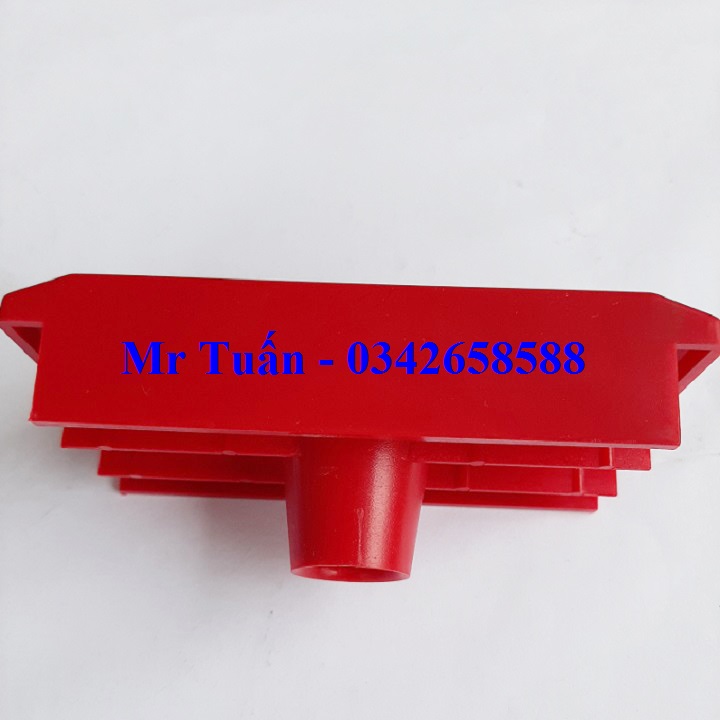

Hình ảnh mặt ngang của khay cắm BT.

Nhìn từ mặt đáy sẽ thấy toàn bộ kết cấu của chi tiết với 2 xương tăng cứng ở bên trong, cộng với các thành ngoài có chiều dày lớn 3mm. Ở các vị trí bắt vít chiều dầy thành còn lên đến 4mm. Đảm bảo khi xiết ốc vào giá cũng như chi tiết có kết cấu khỏe mạnh, sử dụng lâu dài không như các loại mỏng.

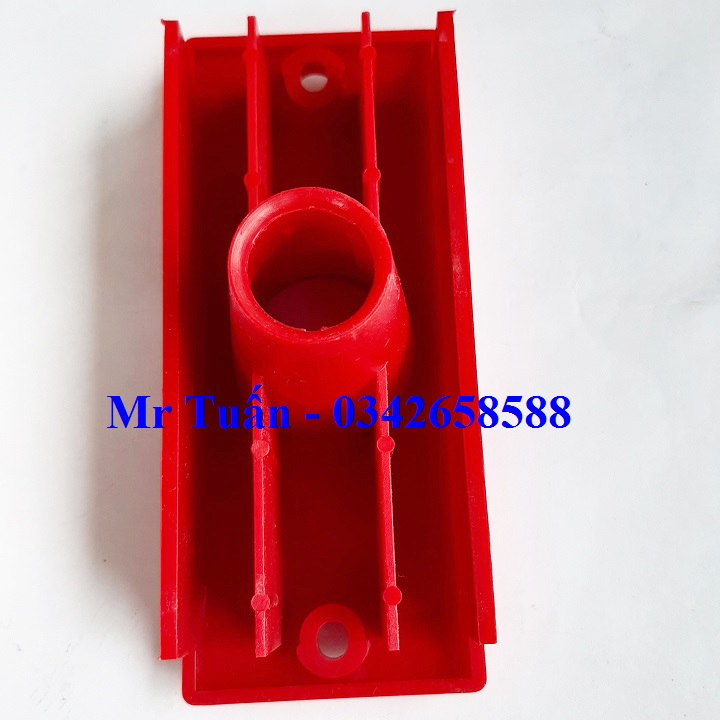

Hình ảnh mặt dưới khay nhựa đựng chuôi dao BT30

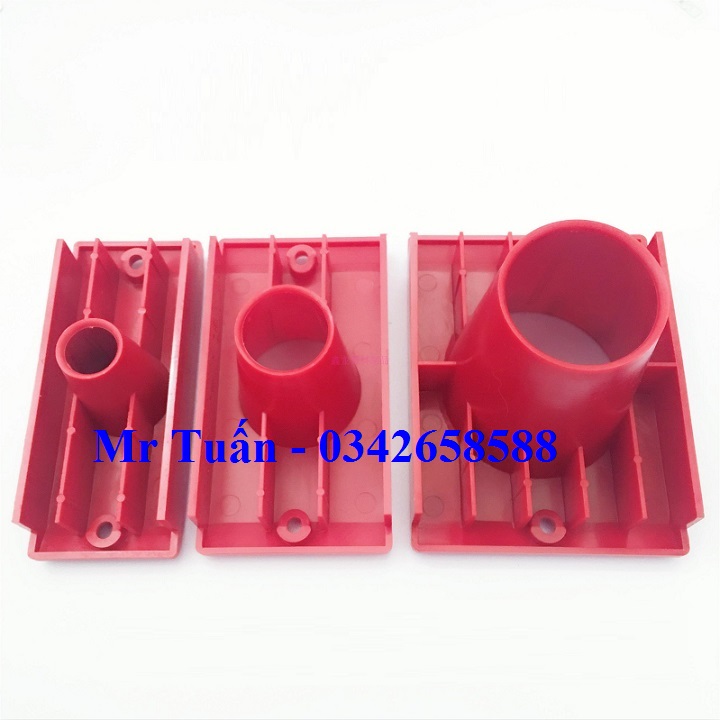

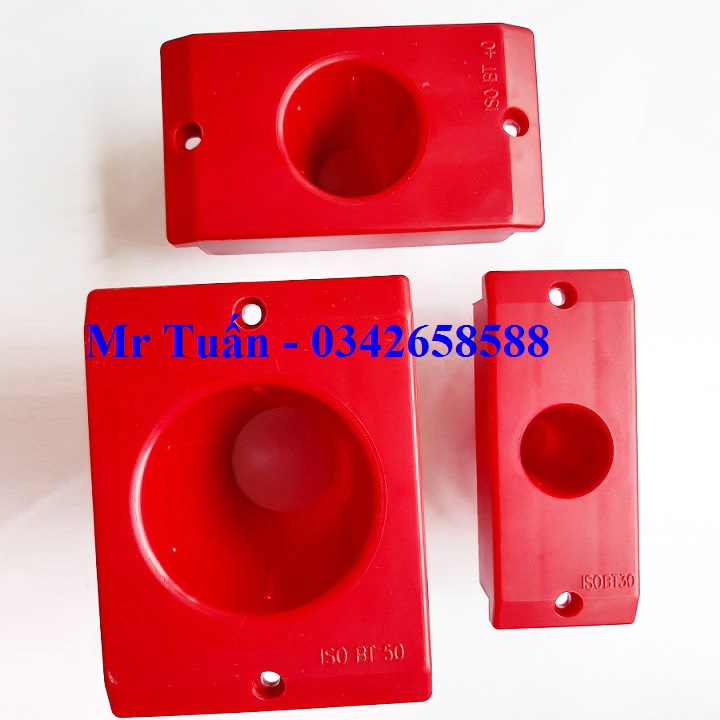

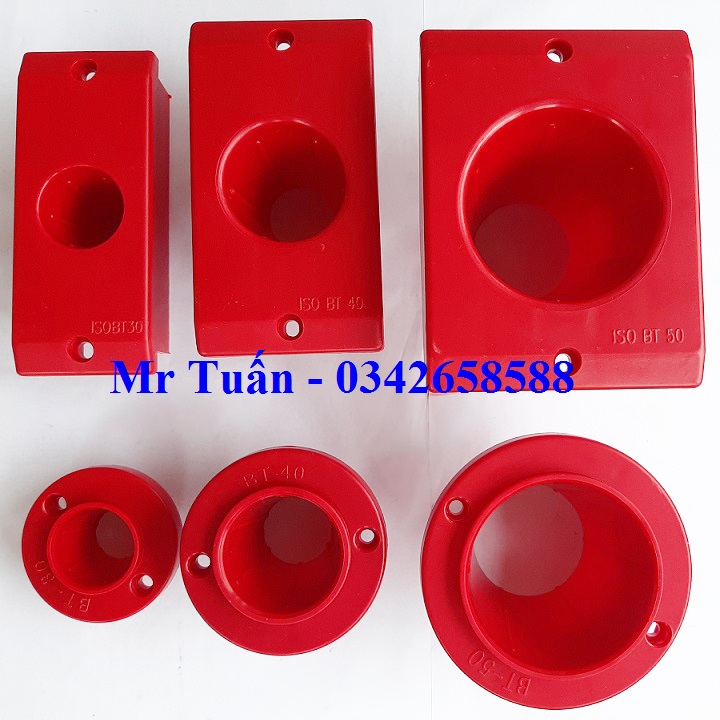

Hình ảnh khay gá bầu kẹp dao BT các loại mặt trước và sau.

Ngoài khay cắm BT30 bằng nhựa hình chữ nhật chúng tôi còn cung cấp khay cắm chuôi dao máy phay CNC các loại khác

- Khay cắm chuôi dao BT30 hình chữ nhật

- Khay cắm chuôi dao BT40 hình chữ nhật

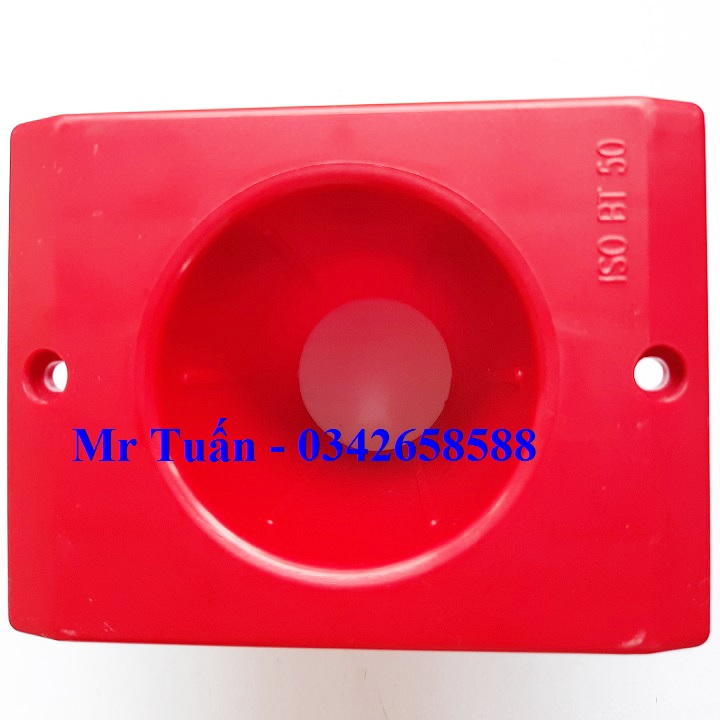

- Khay cắm chuôi dao BT50 hình chữ nhật

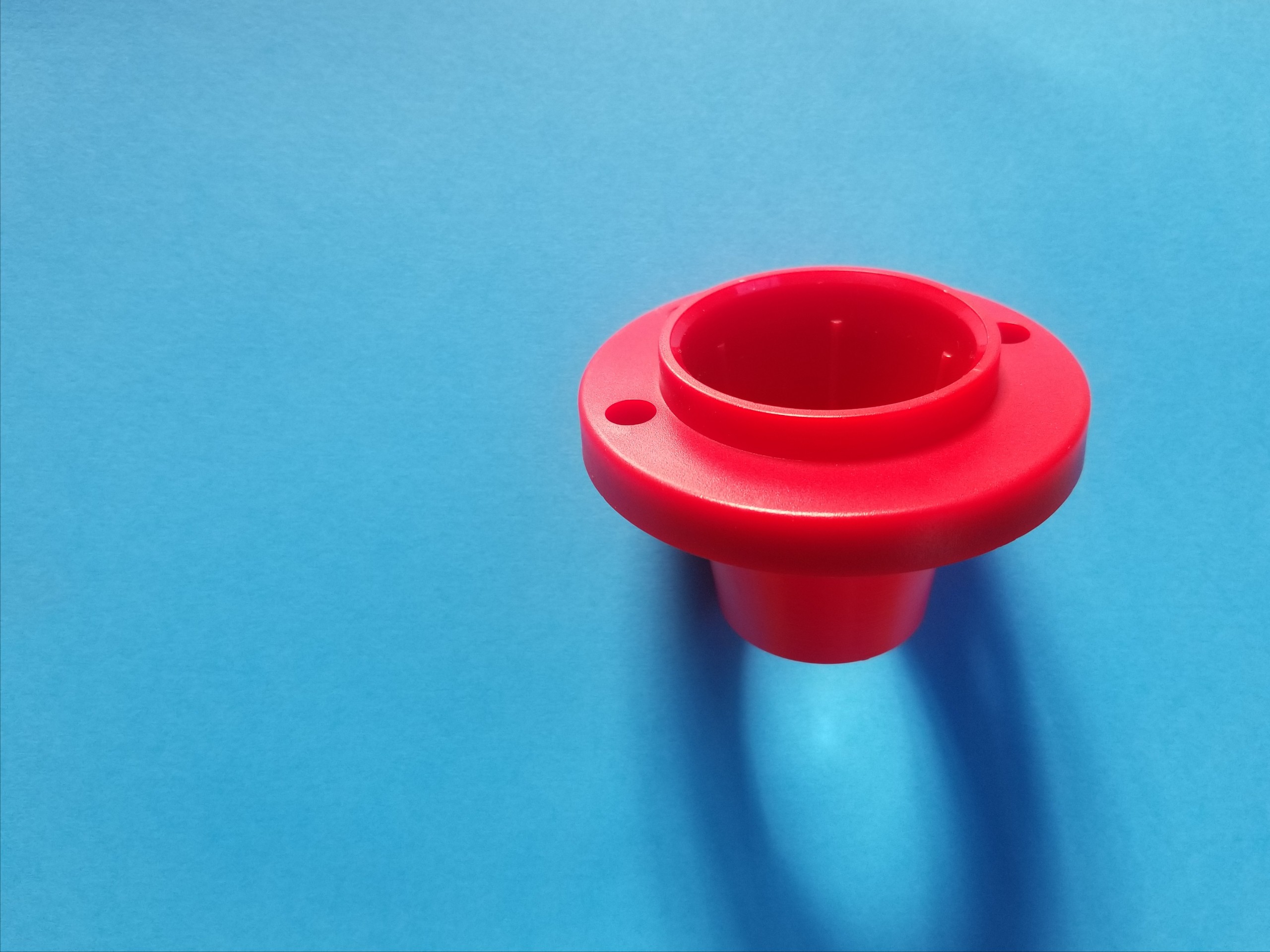

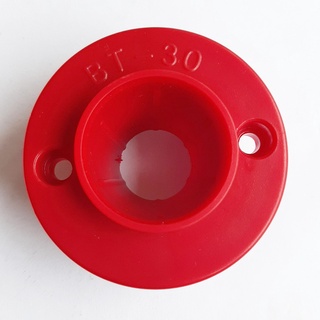

- Khay cắm chuôi dao BT30 hình tròn

- Khay cắm chuôi dao BT40 hình tròn

- Khay cắm chuôi dao BT50 hình tròn

- Khay cắm chuôi dao HSK63

- Khay cắm chuôi dao HSK80

- Khay cắm chuôi dao HSK100
