Module TB6600 Stepper Motor 4A - 42VDC

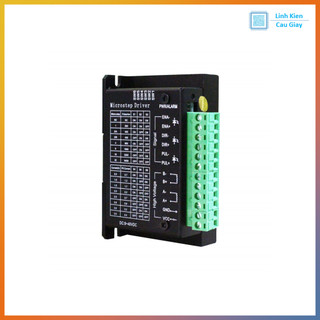

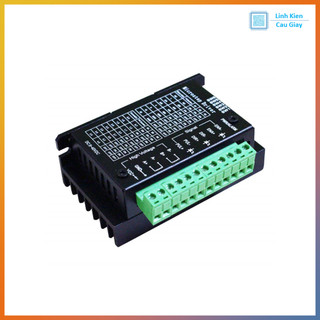

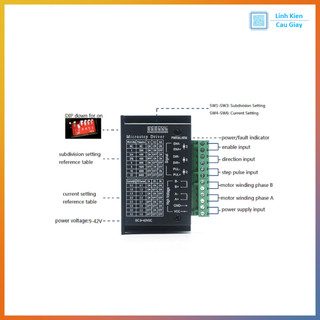

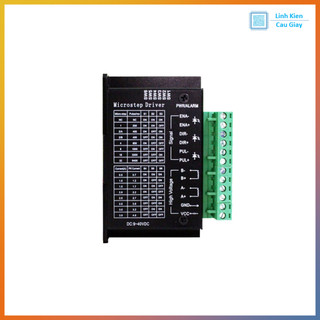

Mô tả sản phẩm Module TB6600 Stepper Motor Driver là mạch điều khiển động cơ bước hiệu suất cao sử dụng IC TB6600HG đến từ Toshiba – hỗ trợ dòng lên tới 4A, điện áp tối đa 42VDC, thích hợp cho các loại động cơ bước 2 pha 4 dây như 57, 86,... trong các ứng dụng như máy CNC, máy in 3D, máy khắc laser,... Ứng dụng Điều khiển động cơ bước trong máy CNC mini Máy khắc laser, máy in 3D, máy khắc PCB Ứng dụng điều khiển robot, cánh tay robot Tự động hóa, dây chuyền sản xuất công nghiệp Sơ đồ chân Ngõ vào điều khiển (Từ vi điều khiển hoặc Mach3): PUL+ / PUL-: Tín hiệu xung điều khiển bước DIR+ / DIR-: Tín hiệu chiều quay ENA+ / ENA-: Bật/Tắt Driver (Enable – tùy chọn) Ngõ ra kết nối động cơ bước: A+, A-: cuộn dây A của động cơ B+, B-: cuộn dây B của động cơ Ngõ vào nguồn: VCC: +9V ~ +42VDC GND Thông số kĩ thuật Điện áp đầu vào: 9V ~ 42VDC Dòng tối đa: 0.5A ~ 4.0A (điều chỉnh bằng DIP switch) Tín hiệu điều khiển: TTL (3.3V ~ 5V) ( Điều khiển bằng PLC nối qua điện trở 2k) Ngõ vào điều khiển: PUL (xung), DIR (chiều), ENA (Enable) Loại động cơ hỗ trợ: Động cơ bước 2 pha 4 dây (stepper 2-phase) Chế độ vi bước (Microstepping): 1, 2A, 2B, 4, 8, 16, 32 bước (chỉnh DIP) Bảo vệ: Bảo vệ ngắn mạch, quá dòng, quá nhiệt Kích thước: 96mm x 56mm x 33mm Tản nhiệt: Có tản nhiệt nhôm và quạt gió Cài đặt và ghép nối: DC+: Nối với nguồn điện từ 9 - 40VDC DC- : Điện áp (-) âm của nguồn A+ và A -: Nối vào cặp cuộn dây của động cơ bước B+ và B- : Nối với cặp cuộn dây còn lại của động cơ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600 PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600 DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600 DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600 ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung  Cài đặt cường độ dòng điện I(A)SW4SW5SW64.0 1 1 13.5  0 1 13.0 1 0 12.5 0 0 12.01101.50101.01000.5000 Cài đặt vi bước cho driverMicroPulse/revSW1SW2SW3OFF000012000011/2A4000101/2B4000111/48001001/816001011/163200110OFF    0111 🧠 LƯU Ý Nên cấp nguồn ổn định và đúng dòng (ví dụ 24V – 5A) để TB6600 hoạt động ổn định. Tín hiệu PUL/DIR có thể lấy từ Arduino, PLC, hoặc Mach3 với mức điện áp 5V. Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #TB6600 #TB6600StepperMotor #TB6600Driver #StepperMotorDriver #DriverDongCoBuoc #Mach3 #ArduinoCNC #ModuleTB6600 #TB6600Mach3 #TB6600Arduino #DongCoBuoc #ModuleCNC Sơ đồ nối dây
