Module Tạo Xung NE555

Module Điều Khiển Động CơNE555

Giới thiệu về mạch tạo xung vuông NE555:

• IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động…
• IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển động cơ, mạch nháy, mạch trễ, …

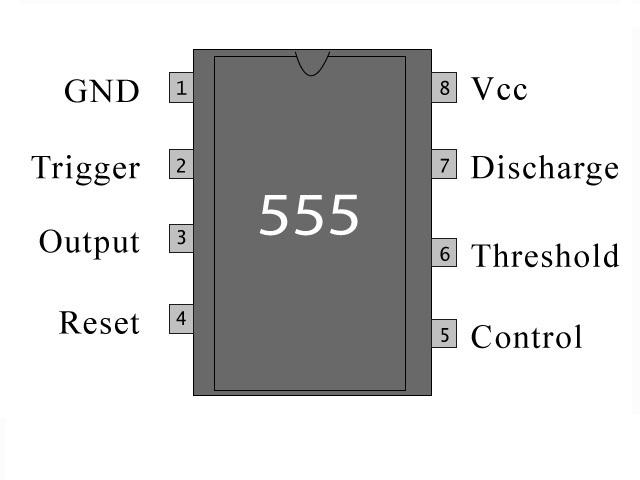

• Các bạn có thể tìm hiểu thêm về ic 555 tại datasheet.

Thông số kĩ thuật và nguyên lý Module NE555 :

Thông số kĩ thuật :

• Điện áp hoạt động: 3V-15V
• Kích thước PCB: 3cm * 2cm
• IC: NE555
• VCC: 3V-15V
• GND: 0V
• Out: Xung ra tín hiệusố (0 và 1)
• Led hiển thị tần số

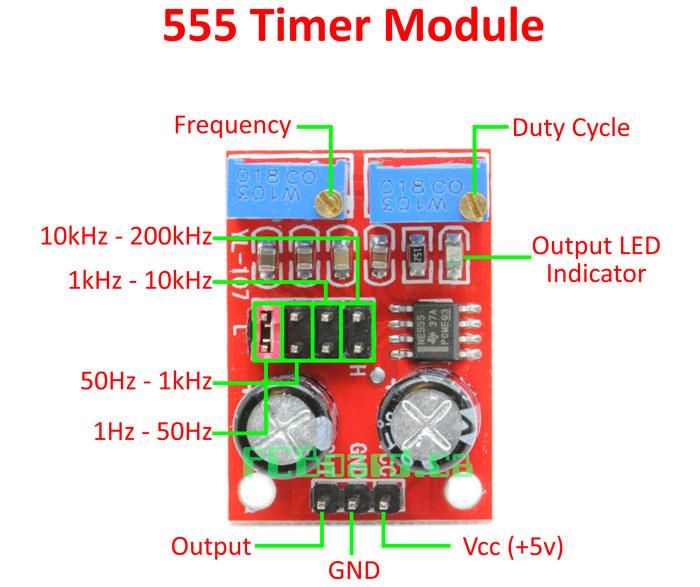

Sơ đồ nguyên lí và mô tả

• Jump 1 : Chọn tần số 1Hz đến 50Hz
• Jump2 : Chọn tần số 50Hz đến 1kHz
• Jump3 : Chọn tần số 1kHz đến 10kHz
• Jump4 : Chọn tần số 10kHz đến 200kHz
• Biến trở trái chỉnh tần số, biến trở phải chỉnh chu kì
• Led báo cùng tần số với chân out.

Ứng dụng mạch điều chỉnh độ rộng xung ne555

Các mạch đèn nháy, mạch trễ, điều khiển động cơ DC

Hướng dẫn : Ráp mạch điều tốc động cơ DC

Sơ đồ kết nối

Nguyên lí hoạt đông:

Bằng cách điều chỉnh các biến trở tần số và chu kì, module 555 sẽ đưa ra các xung tương ứng để moto quay.
