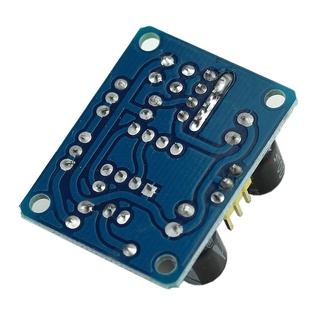

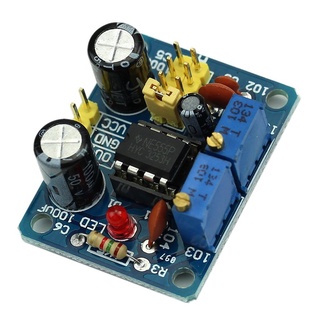

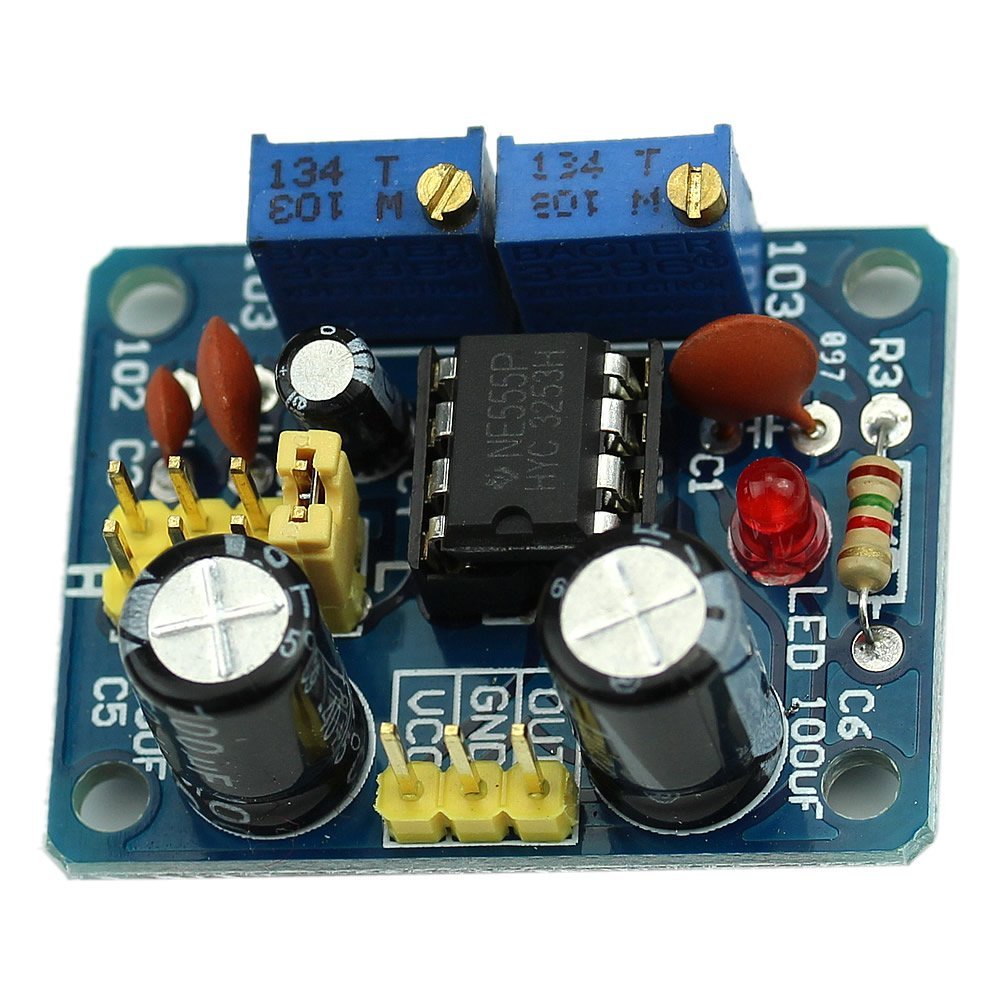

Module tạo xung NE555

◆ Phạm vi ứng dụng của mô-đun này: 1. Được sử dụng như một bộ tạo tín hiệu sóng vuông để tạo ra các tín hiệu sóng vuông để phát triển thực nghiệm. 2. Dùng để tạo tín hiệu sóng vuông để điều khiển động cơ bước. 3. Tạo xung điều chỉnh để sử dụng MCU. 4. Tạo xung điều chỉnh để điều khiển các mạch liên quan. ◆ Mô tả tóm tắt: 1. Kích thước: 35x33mm 2. Chip chính: NE555; 3. Điện áp đầu vào: 5V-15VDC. Nguồn cung cấp 5V, dòng điện đầu ra có thể là khoảng 15MA; Nguồn cung cấp 12Vkhi nguồn điện, dòng điện đầu ra có thể khoảng 35MA;. 4, dòng điện đầu vào: ≥100MA;. 5, biên độ đầu ra: 4,2V V-PP đến 11,4V V-PP (tùy theo. Điện áp đầu vào khác nhau, biên độ đầu ra sẽ khác); 6. Dòng điện đầu ra tối đa: ≥15MA (nguồn 5V, khi V-PP lớn hơn 50%), ≥35MA (nguồn 12V nguồn cung cấp, khi V-PP lớn hơn 50%); ◆ Ưu điểm: 1. Đầu ra được chỉ báo bằng đèn LED, và liệu đầu ra có rõ ràng trực tiếp hay không (đèn LED bật ở mức thấp, đèn LED tắt ở mức cao, và đèn LED nhấp nháy khi tần số tương đối thấp); 2. Dải tần đầu ra là tùy chọn để điều chỉnh tần số đầu ra liên tục hơn; Bánh răng tần số thấp: 1Hz ～ 50Hz, bánh răng tần số trung gian: 50Hz ～ 1kHz , bánh răng tần số trung bình và cao : 1KHz ～ 10kHz, bánh răng tần số cao: 10kHz ～ 200kHz3. Tần số đầu ra có thể điều chỉnh; Chu kỳ T = 0,7 (RA + 2RB) C VR1 và VR2 có thể điều chỉnh 0-10K; C = 0,001UF ở dải tần thấp; C = 0,1UF ở dải tần trung; C = 1UF ở dải tần trung và cao; C = 100UF trong dải tần số cao, Vì vậy, người mua có thể tính toán tần số của dạng sóng.
