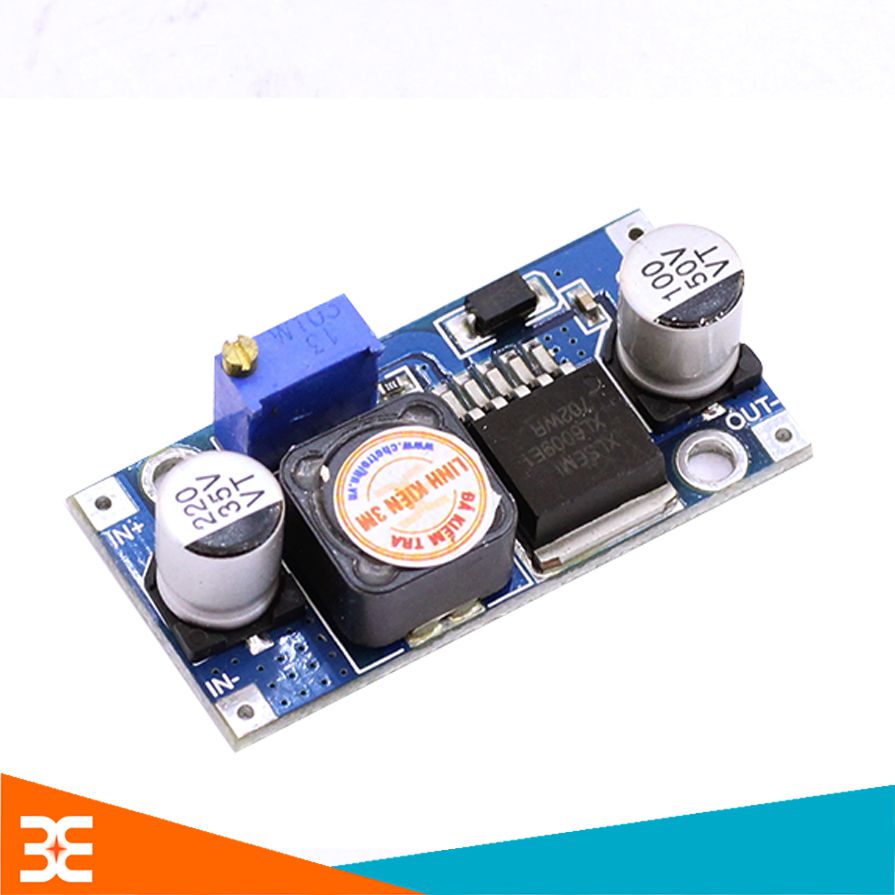

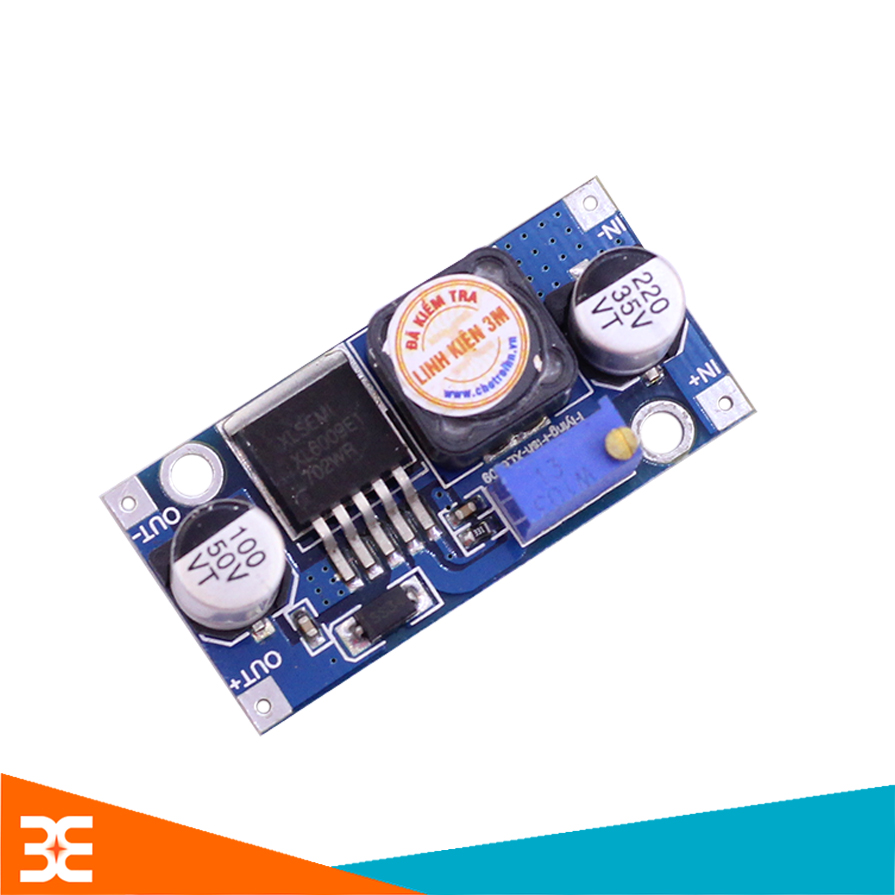

Module Tăng Áp BOOST DC-DC XL6009 5-40V- 4A

Module BOOST DC-DC XL6009 5-35V- 4A

 Module boost XL6009 giúp tăng điện áp đầu vào.  Module nhỏ gọn , dễ dàng sử dụng, có thể điều chỉnh điện áp đầu ra cho phù hợp bằng biến trở tinh chỉnh.

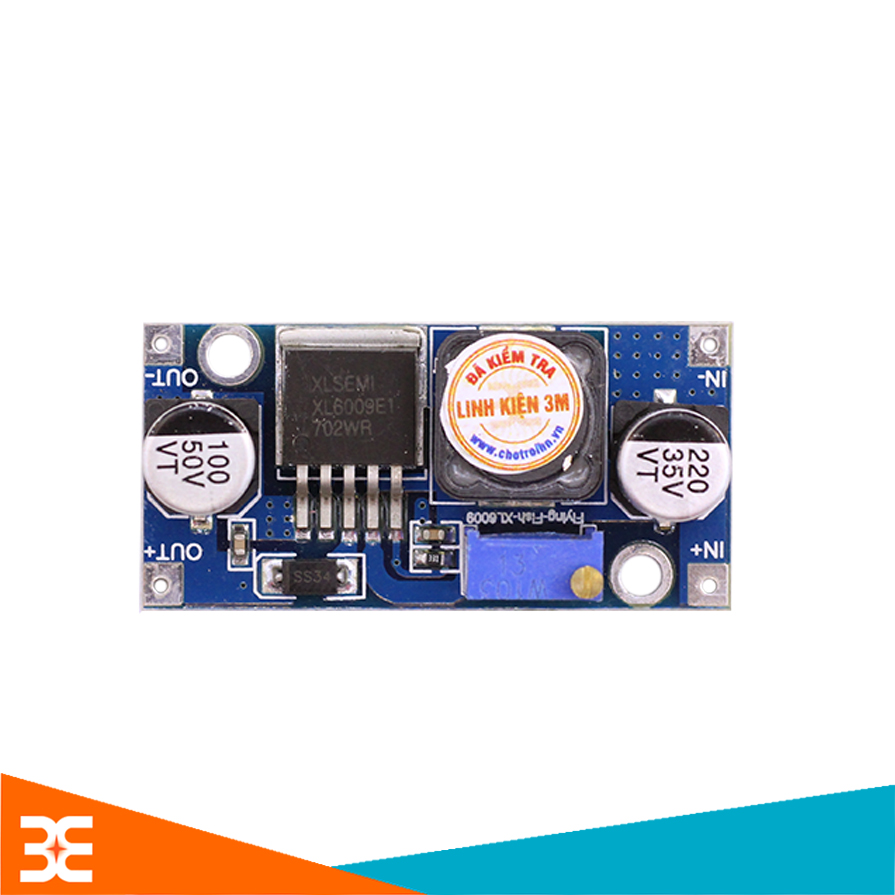

Module BOOST DC-DC XL6009

Thông số kĩ thuật:

• Mạch Boost DC To DC ( Mạch Nâng Áp ).
• IC: XL 6009.
• Điện Áp Vào: 5V - 32V DC.
• Điện áp Ra: 5 - 40V DC (phải được thiết lập để đảm bảo điện áp đầu ra là cao hơn so với điện áp đầu vào)
• Điện áp Ra nên nhỏ hơn 35V
• Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ).
•  Tần Số: 400KHz.
•  Điều chỉnh điện áp ra bằng biến trở.
• Kích thước: L * W * H 4.3cm * 3.0cm * 1.2cm
• Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.
•  Công suất vào bằng công suất ra nên lưu ý khi tính công suất.
•  Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều).

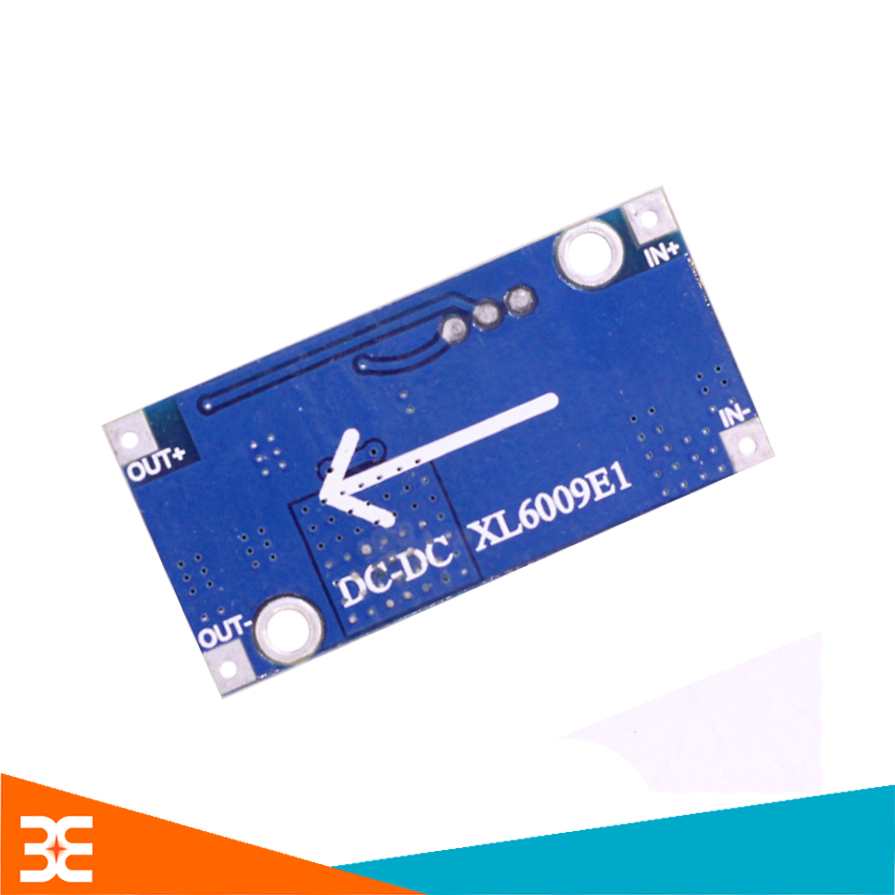

Mặt Sau Module BOOST DC-DC XL6009

Cách Kết Nối Module BOOST DC-DC XL6009
