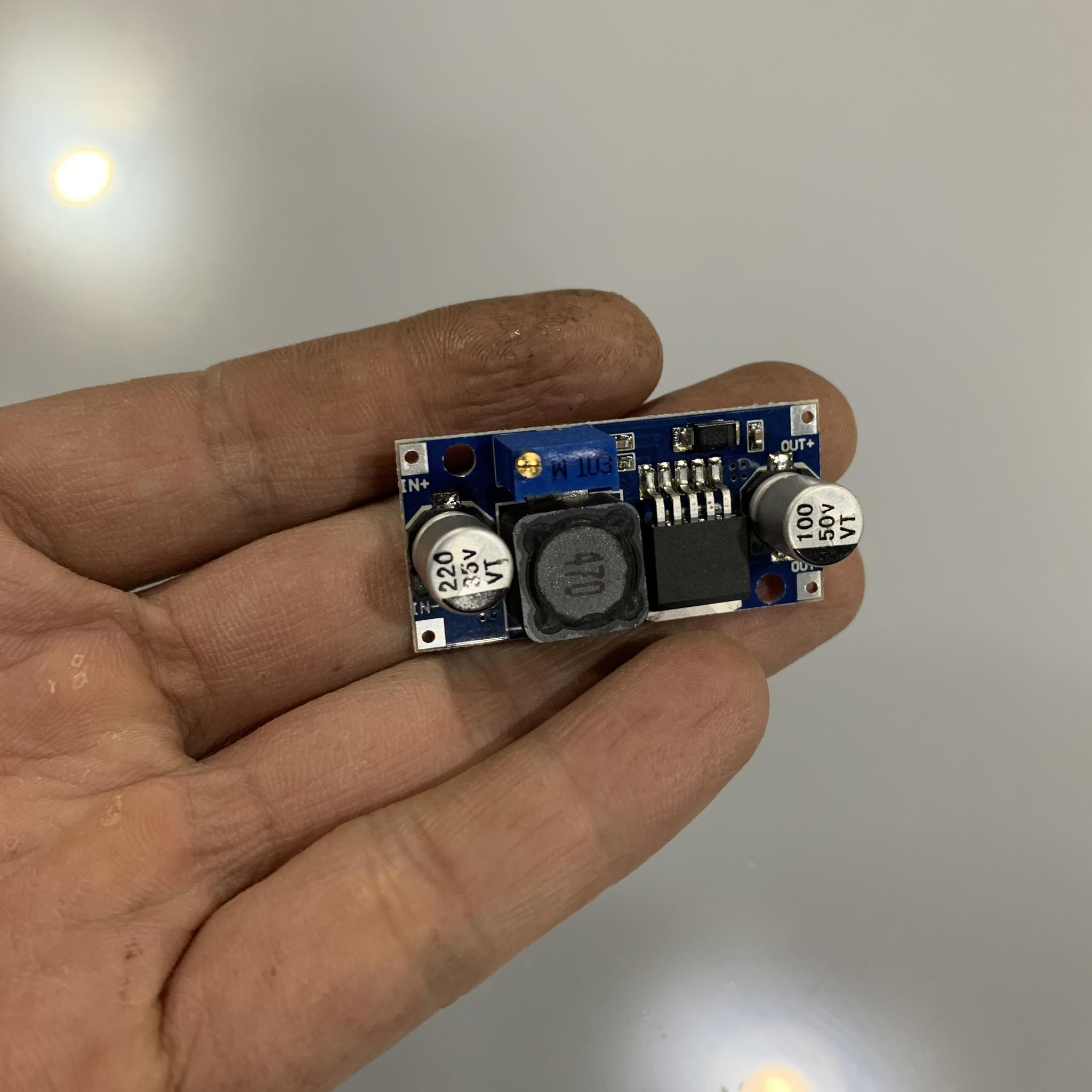

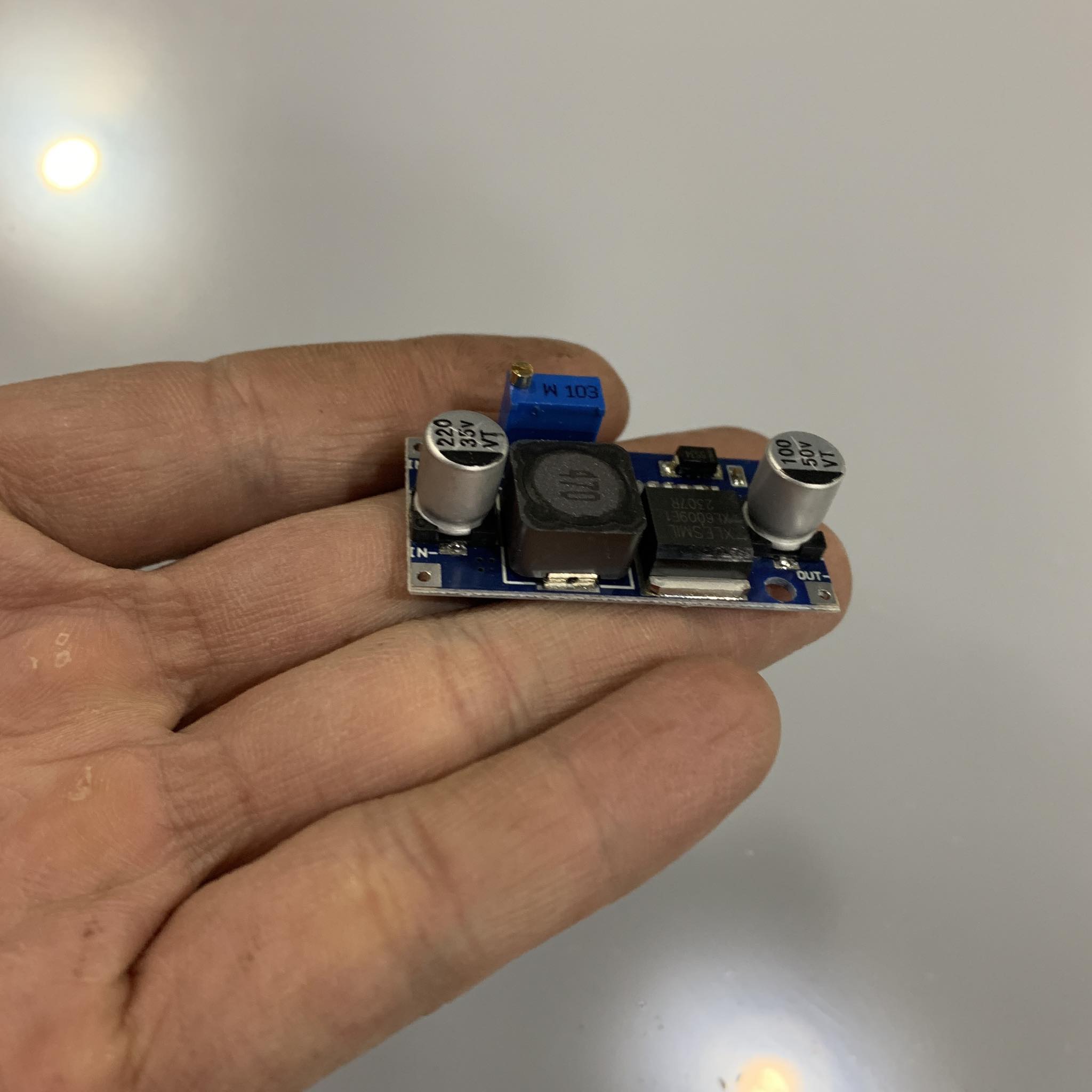

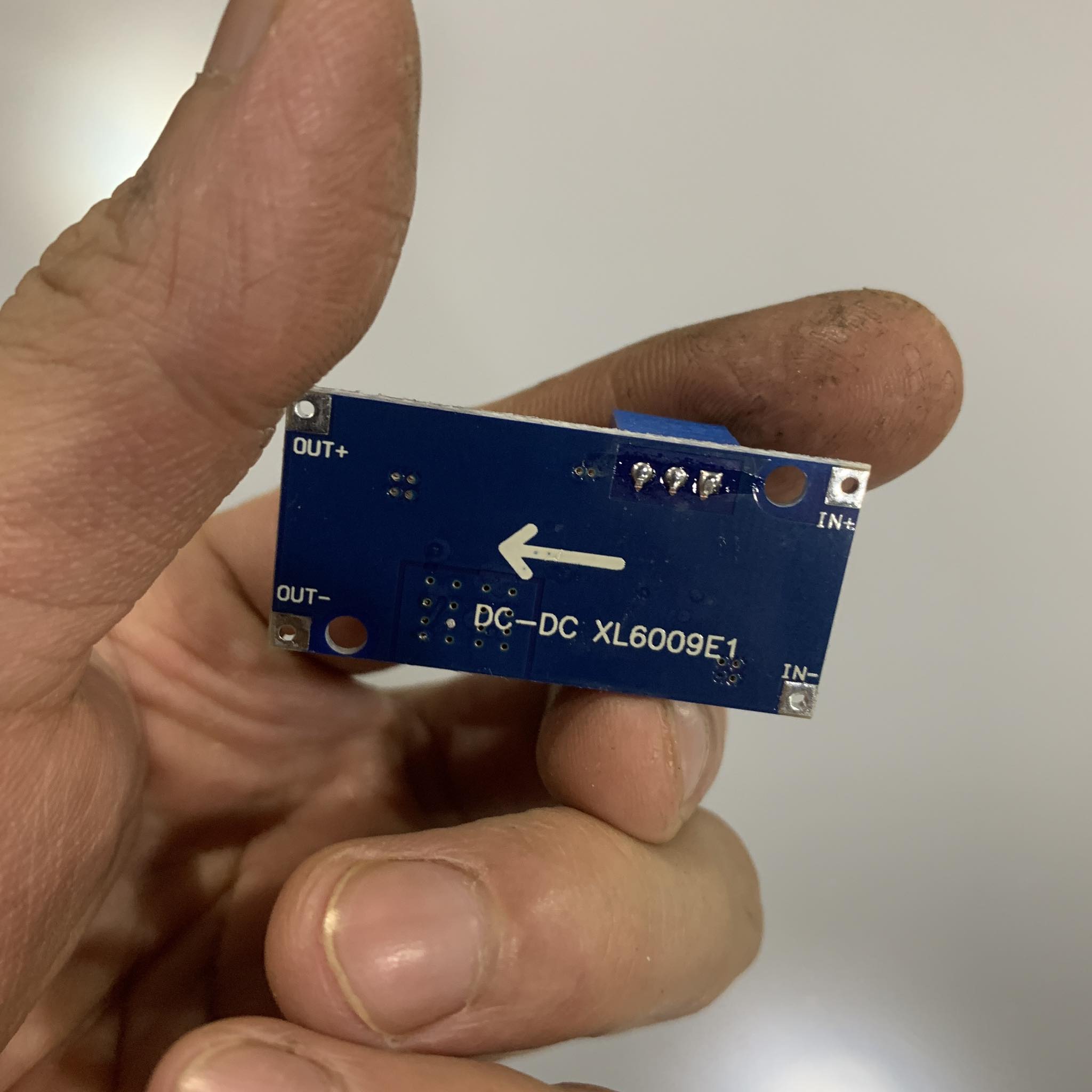

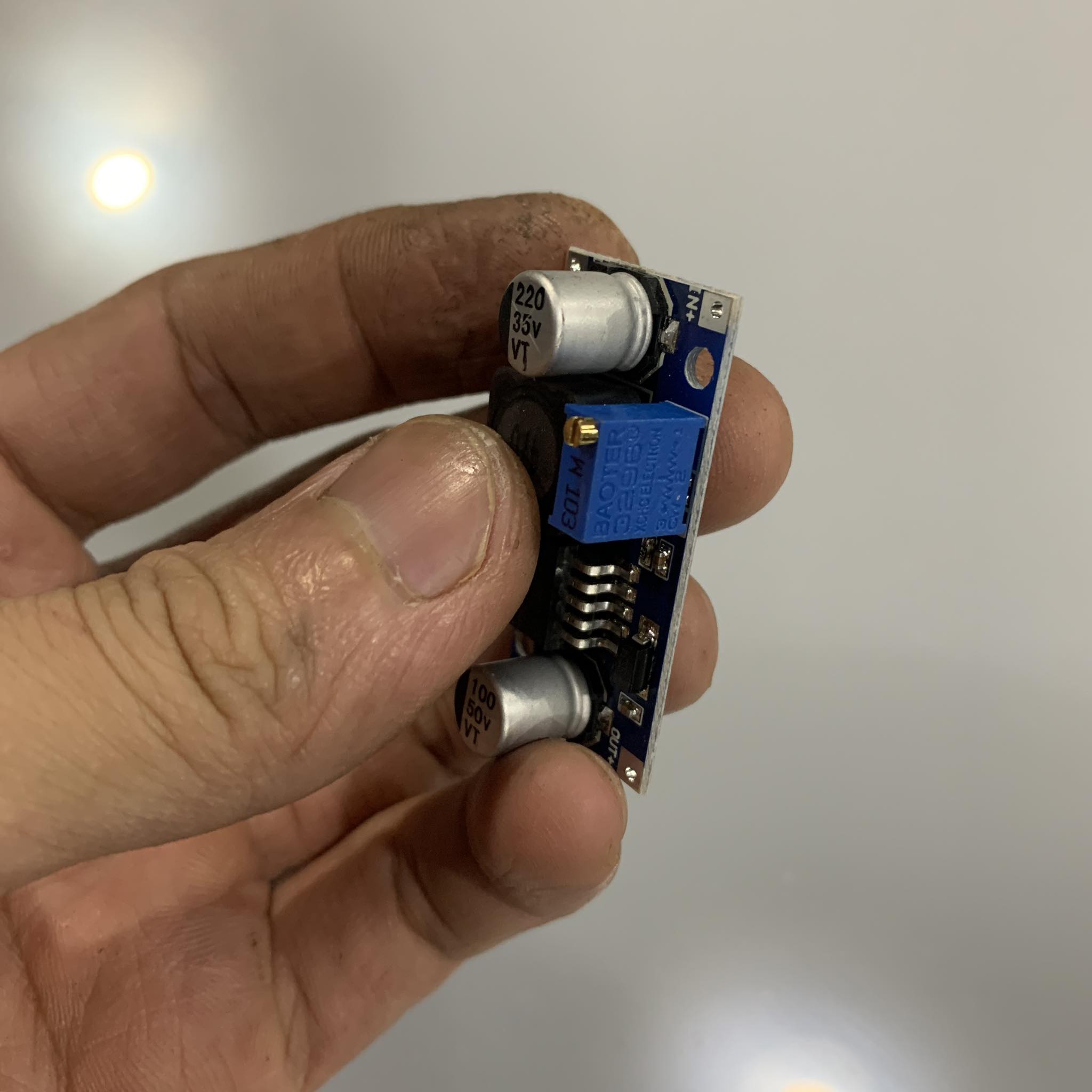

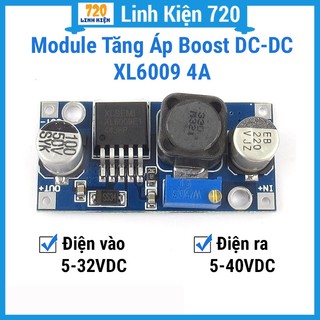

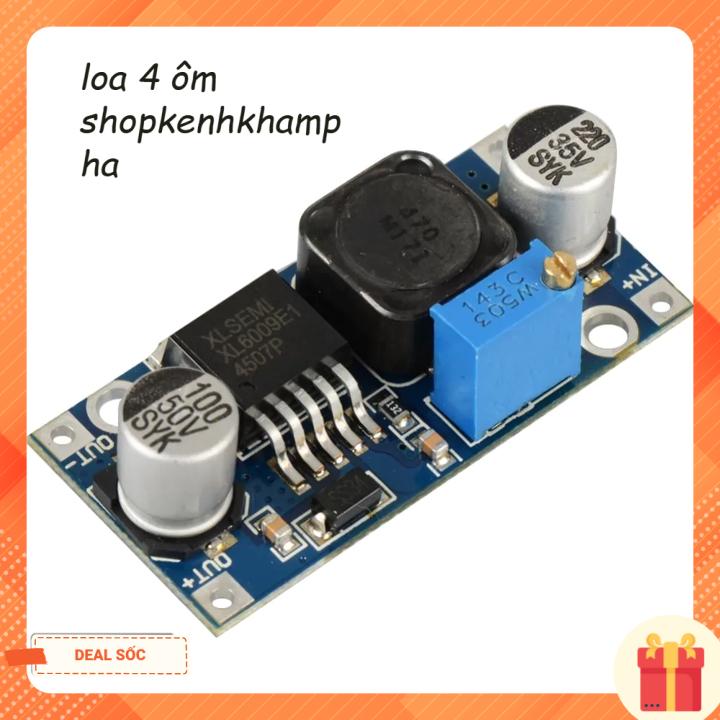

Sử dụng XL6009 IN: 5V - 32V DC. OUT: 5 - 40V DC (phải được thiết lập để đảm bảo điện áp đầu ra là cao hơn so với điện áp đầu vào)
Điều chỉnh điện áp bằng biến trở 103 trên mạch Iout: 4A ( Hoạt động ổn định 2.5A)
Tần số: 400Khz

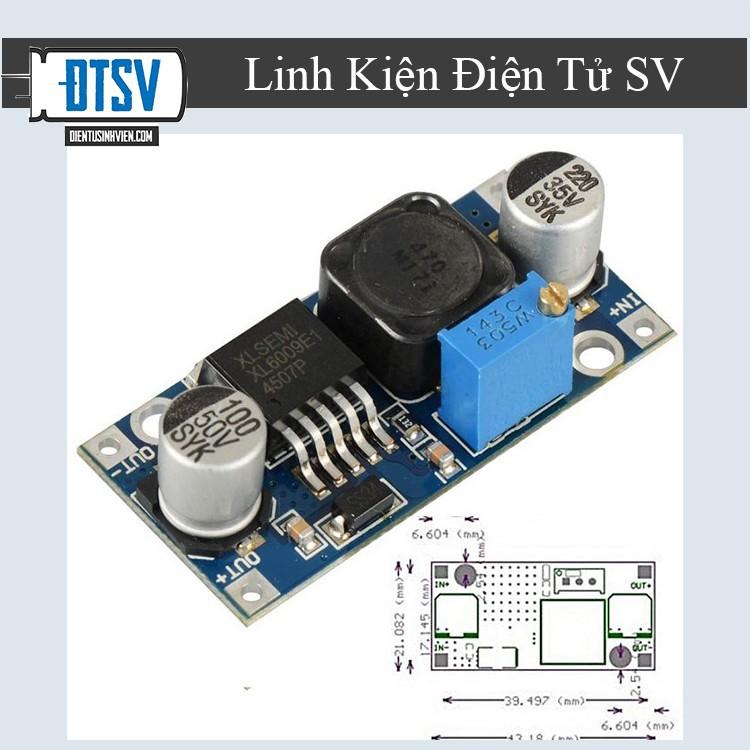

Điều chỉnh điện áp ra bằng biến trở Kích thước: 43x21x14MM
Ứng dụng:
- Mạch sạc pin, điện thoại
- Có thể đưa điện áp từ 3.7 lên 5V để sạc điện thoại.
Lưu ý khi sử dụng: - Không bảo vệ ngược áp, ngắn mạch
- Vin ( Điện áp vào ) < Vout ( Điện áp ra) là 2V để module hoạt động ổn định
- Điện áp đầu vào ổn định, bật nguồn trước khi sử dụng tải
- Công suất vào = công suất ra nên lưu ý khi tính toán công suất (điều kiện lý tưởng)
VA: Bạn cần sử dụng đầu ra 12V2A, có điện áp vào là 5V, vậy dòng vào tối thiểu sẽ là: Iin= 12*2/5=4.8A
