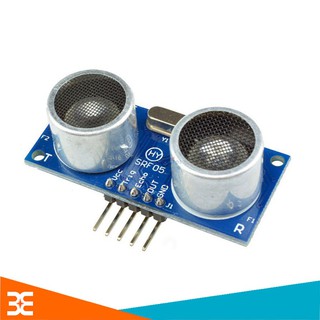

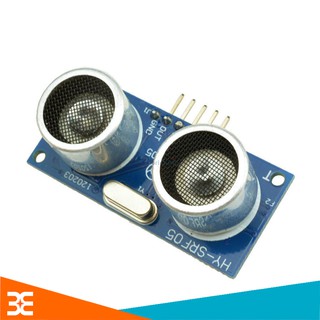

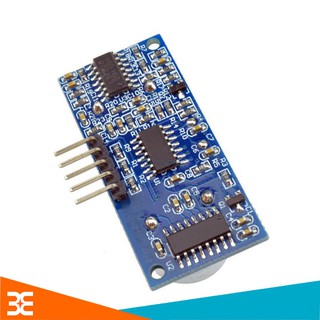

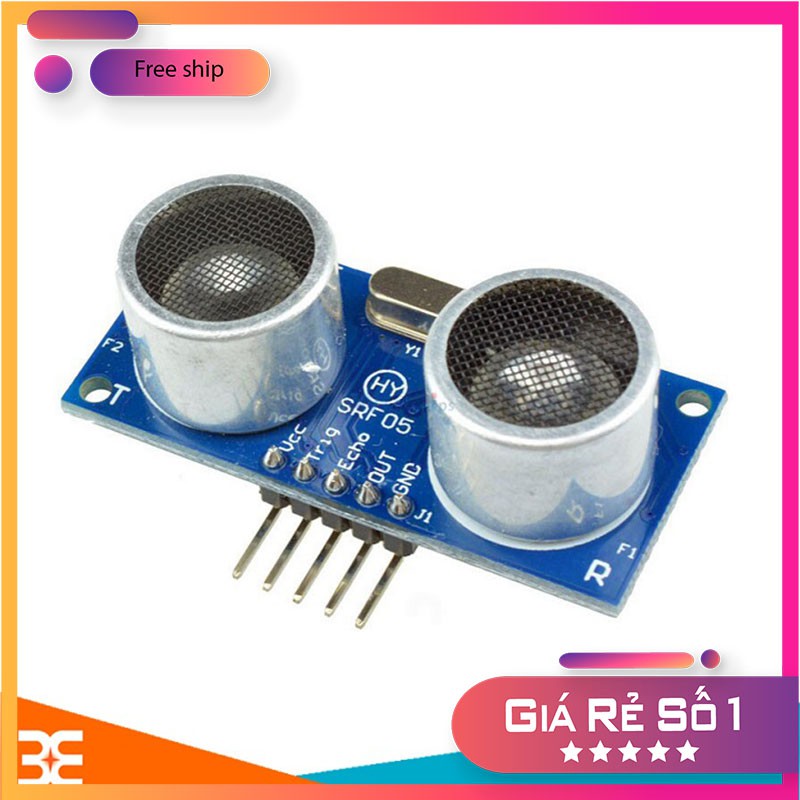

Module Cảm Biến Siêu Âm SRF05

Module cảm biến siêu âm SRF05 Srf05 là một cảm biến siêu âm có chức năng phát ra sóng siêu âm và nhận sóng siêu âm phản hồi ngược lại khi có vật cản. Do vậy, cảm biến siêu âm SRF05 được coi như một cảm biến khoảng cách, ứng dụng trong việc đo khoảng cách, hay sử dụng để phát hiện, né tránh vật cản. Thông số kĩ thuật: Điện áp hoạt động: 5VDC Khoảng cách phát hiện: 2cm – 450cm Độ chính xác: ± 0.2cm Tín hiệu kích hoạt đầu vào: 10us xung TTL Kích thước: 43mm x 20mm x 17mm Cảm biến siêu âm SRF05 có 5 chân ( Khác với cảm biến siêu âm srf04 chỉ có 4 chân ), bao gồm: Chân cấp nguồn VCC: 5V Trigger: Chân kích hoạt phát sóng siêu âm. Ở chế độ 2, chân Trigger vừa có chức năng kích hoạt phát sóng siêu âm, vừa có chức năng nhận báo tín hiệu khi module nhận được sóng siêu âm phản hồi. Chân Echo: Sử dụng để nhận biết có sóng siêu âm phản hồi. Chân Out: Chân chọn chế độ. Chân GND: cấp nguồn 0V. Nguyên lý hoạt động của cảm biến siêu âm SRF05. Cảm biến siêu âm SRF05 có 2 chế độ (mode) hoạt động. Chế độ 1: Sử dụng chân Trigger để kích hoạt phát sóng siêu âm và chân Echo để nhận tín hiệu phản hồi. Ở chế độ này, 2 chân Trigger và Echo được sử dụng độc lập với nhau. Để sử dụng chế độ này, chân Out để hở mạch (không kết nối). Module cảm biến siêu âm SRF05 Để kích hoạt cảm biến SRF05 phát ra sóng siêu âm, cần tạo 1 xung có độ rộng mức 1 tối thiểu là 10us trên chân Trigger. Sau đó cảm biến siêu âm SRF05 sẽ tạo ra 8 xung để phát ra sóng siêu âm. Sau khi sóng siêu âm được phát ra, chân Echo ngay lập tức được kéo lên mức cao. Nếu sóng siêu âm gặp vật cản và phản hồi ngược lại cảm biến siêu âm, chân Echo sẽ được đưa xuống mức 0. Nếu độ rộng xung đo được lớn hơn 30ms, nghĩa là không có vật cản, hoặc vật cản nằm ngoài khoảng cho phép của module. Chế độ 2: Sử dụng 1 chân Trigger để kích hoạt phát sóng siêu âm và nhận tín hiệu phản hồi. Ở chế độ này, chỉ có 1 chân Trigger được sử dụng đồng thời 2 chức năng kích hoạt phát sóng siêu âm và nhận tín hiệu phản hồi. Tương tự chế độ 1, để kích hoạt phát sóng siêu âm, cần tạo xung có độ rộng tối thiểu 10us trên chân Trigger, sau đó, cảm biến siêu âm sẽ tạo ra 8 xung để phát sóng siêu âm. Sau khi sóng siê ========================= Xuất xứ: Trung Quốc ========================= CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video)
