Module Cảm Biến Chuyển Động SR501

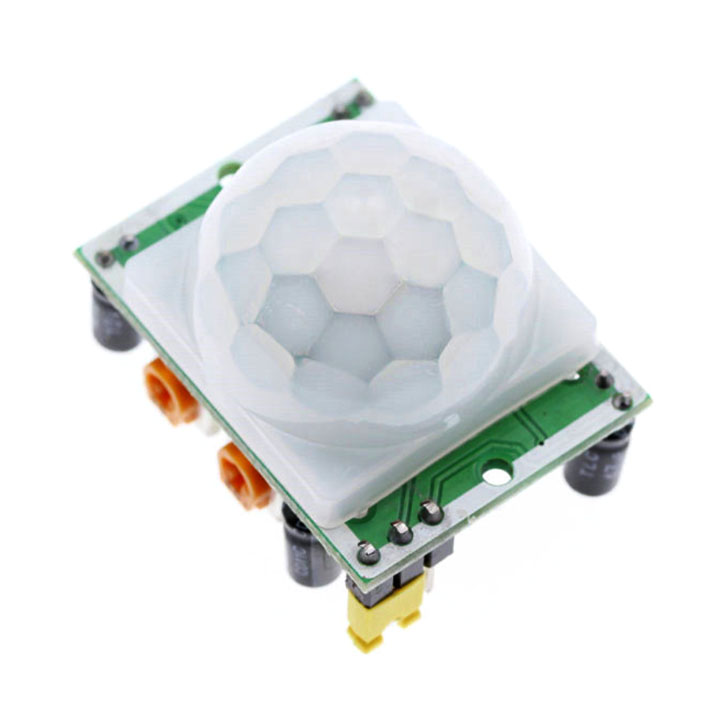

Module Cảm Biến Chuyển Động HC-SR501

Thông số kĩ thuật củacảm biến:

• - Sử dụng điện áp: 5 – 20V
• - Dòng tiêu thụ: 65mA
• - Đầu ra: 0 – 3.3V
• - Thời gian trễ: điều chỉnh trong khoảng 5 – 300 s
• - Thời gian khóa: 0.2s
• - 2 chế độ hoạt động:
• + (H) lặp lại kích hoạt.
• - Phạm vi hoạt động: <120 độ, trong vòng 7 mét
• - Nhiệt độ: -15 – 70 độ C
• - Kích thước PCB:32mm x 24mm

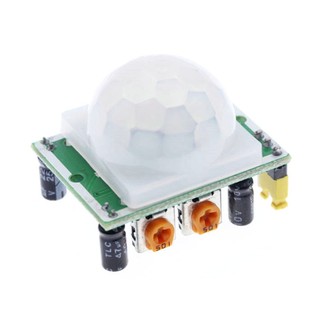

Hình ảnh thực tế của

Nguyên lí hoạt động :

- Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong khoảng 1 phút ( trong khoảng thời gian này rơ le sẽ nháy liên tục).

- Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm role không dẫn ( còi hú không kêu).

- Khi có chuyển động trong phạm vi quét. Cảm biến cấp mức 1 làm role dẫn, Còi hú kêuvà các bạn có thể thiết lập chế độ trễ hay không trễ tùy ý.

Các bộ phận chính của

-Tự động đóng ngắt các thiết bị khi có người đi qua, như tự động bật đèn điện trong phòng, tự động mở của khi có người đến gần,…

Hướng dẫn sử dụng và hiệu chỉnh:

Hiệu chỉnh:

- Điều chỉnh chiếtáp khoảng cách theo chiều kim đồng hồ, tăng khoảng cách phát hiện (khoảng 7 mét), ngược lại, sẽ giảm khoảng cách phát hiện (khoảng 3 mét).

- Điều chỉnh chiết áp độ trễ theo chiều kim đồng hồ,độ trễ của cảm biến kéo dài khoảng 300s, ngược lại độ trễ giảm dần đến 5s.

Hướng dẫn sử dụng cảm biến:

- Khi khởi tạo, Module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, module tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.

- Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.

- Khi có người chuyển động vào phạm vi cảm ứng, OUT: 1.5-3.3V. Không phát hiện có chuyển động ở 0V

-L không có thể được lặp đi lặp lại, H có thể được lặp đi lặp lại. Bạn chọn chế độ bằng việc cắmModule tự động đưa về mức thấp khi hết thời gian trễ.Module luôn giữ ở mức cao cho đến khi không còn người chuyển động trong phạm vi quét.

Ứng Dụnglàm mạch chống trộm đơn giản phát hiện di chuyển:

Chuẩn bị :

- 01 Module cảm biến hồng ngoại.

- 01 Module relay 1 kênh.

-01 Còi hú.

-01 Nguồn 5V.

Sơ đồ kết nối
