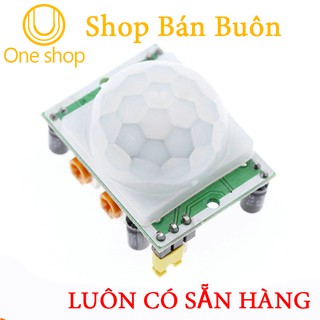

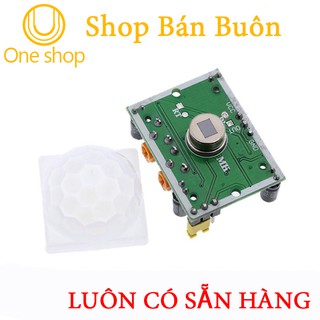

Module Cảm Biến Chuyển Động SR501

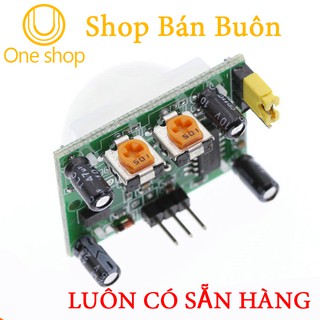

THÔNG TIN KĨ THUẬT - Sử dụng điện áp: 5 – 20V - Dòng tiêu thụ: 65mA - Đầu ra: 0 – 3.3V - Thời gian trễ: điều chỉnh trong khoảng 5 – 300 s - Thời gian khóa: 0.2s - 2 chế độ hoạt động: + (L) không lặp lại kích hoạt + (H) lặp lại kích hoạt. - Phạm vi hoạt động:<120 độ, trong vòng 7 mét - Nhiệt độ: -15 – 70 độ C - Kích thước PCB:32mm x 24mm Nguyên lí hoạt động : - Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong khoảng 1 phút ( trong khoảng thời gian này rơ le sẽ nháy liên tục). - Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm role không dẫn ( còi húkhông kêu). - Khi có chuyển động trong phạm vi quét. Cảm biến cấp mức 1 làm roledẫn, Còi hú kêuvà các bạn có thể thiết lập chế độ trễ hay khôngtrễ tùy ý. Ứng dụng: -Tự động đóng ngắt các thiết bị khi có người đi qua, như tự động bật đèn điện trong phòng, tự động mở của khi có người đến gần,… Hướng dẫn sử dụng và hiệu chỉnh: Hiệu chỉnh: - Điều chỉnh chiết áp khoảng cách theo chiều kim đồng hồ, tăng khoảng cách phát hiện (khoảng 7 mét), ngược lại, sẽ giảm khoảng cách phát hiện (khoảng 3 mét). - Điều chỉnh chiết áp độ trễ theo chiều kim đồng hồ,độ trễ của cảm biến kéo dài khoảng 300s, ngược lại độ trễ giảm dần đến 5s. OneShop -Kênh Bán Buôn Linh Kiện Điện Tử - Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em - Đảm bảo bao giá tốt nhất toàn thị trường - Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòng - Đảm bảo sảm phẩm giống hình
