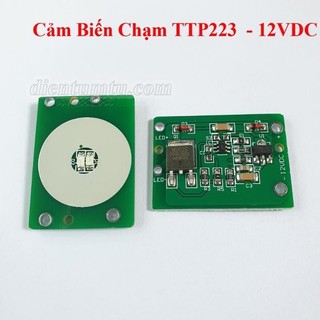

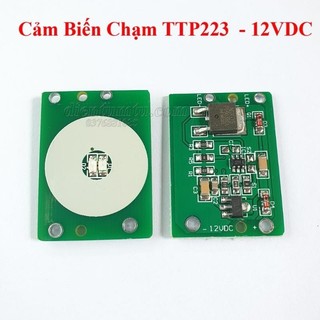

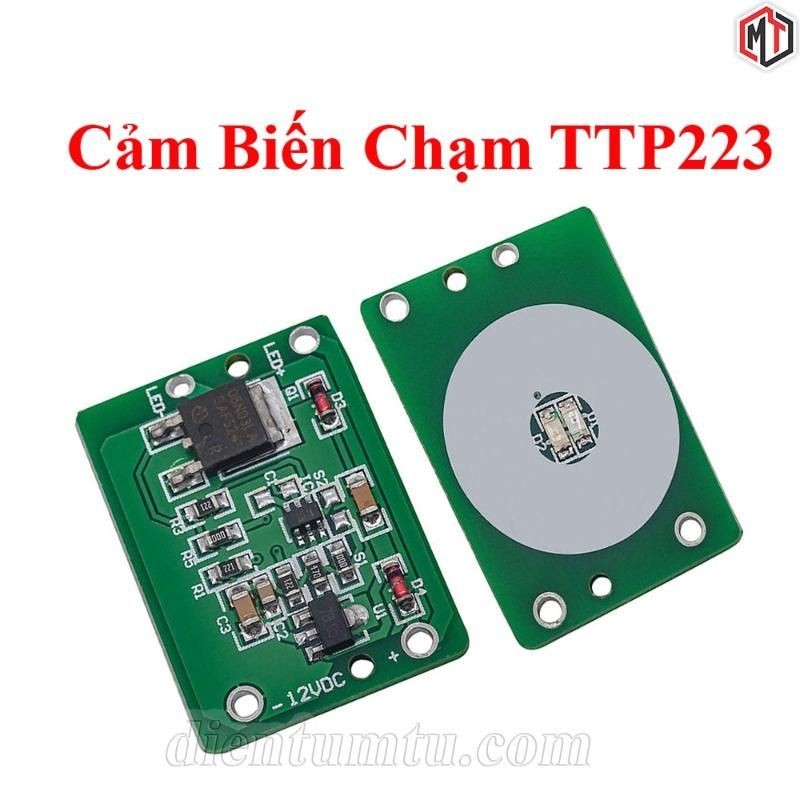

Module Cảm Biến Chạm Điện Dung TTP223 - 12VDC - Touch sensor

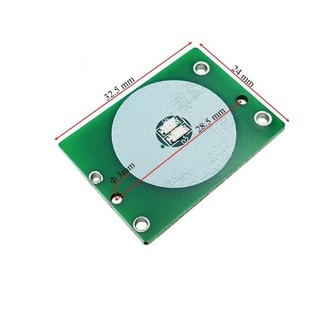

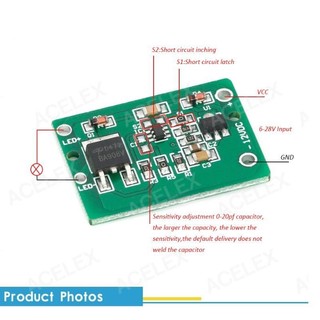

TTP223 là một mạch cảm ứng điện dung 1 kênh có thiết kế nhỏ gọn, độ nhạy cao, tích hợp led báo trạng thái hoạt động, thường được sử dụng cho các ứng dụng cảm ứng: bàn phím, công tắc, báo động, smart home… Cảm ứng có thể xuyên qua nhiều bề mặt: kính, nhựa, giấy… Thông số kỹ thuật + Điện áp làm việc: 6-20VDC + Ngõ ra bằng điện áp đầu vào I + C chính: TTP223 + Dòng điện làm việc ở chế độ chờ: 6mA + Dòng điện ngõ ra: max 3A + Kích thước: 32 x 24 x 1.6mm + Trọng lượng: 4g - Khi có cảm ứng chạm trên bàn phím cảm ứng, module sẽ thay đổi điện áp ngõ ra 0V/12V đồng thời cũng thay đổi đèn led báo giúp người dùng dễ dàng nhận biết trạng thái khi sử dụng. - Ban đầu khi cấp nguồn, led xanh sáng -> ngõ ra 0V, khi có cảm ứng chạm led đỏ sẽ sáng -> ngõ ra 12V. Lưu ý khi lắp cảm biến với các bề mặt, nên để cách bề mặt 2-4mm. Có thể điều chỉnh độ nhạy bằng cách hàng tụ 0-20pF vào vị trí C1 (tụ càng lớn độ nhạy càng thấp). Trigger setting mode: 1 -> Short, 0 -> No Short S1S2 = 00: No-lock LOW TTL lever ouput S1S2 = 01: No-lock HIGHT TTL lever ouput S1S2 = 10: Selt-lock LOW TTL lever ouput S1S2 = 11: Selt -lock HIGHT TTL lever ouput Điện Tử MTU rất hân hạnh được phục vụ quý khách! ✦ Xem thêm chi tiết tại: https://dientumtu.com/
