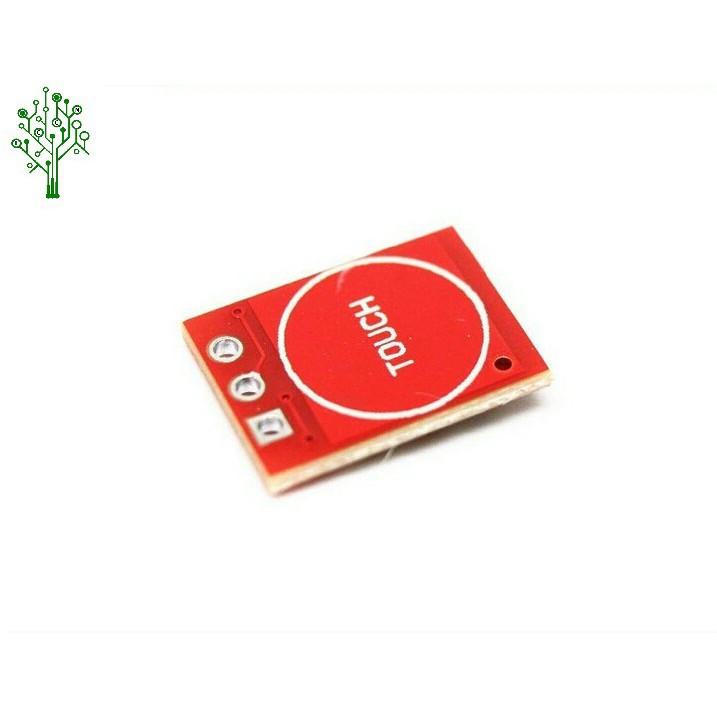

Module nút cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung

- những chế độ hoạt động: (#HÌNH 2) 0: không hàn, 1: hàn trên mạch với 4 điểm chưa hàn chia khiến hai cặp A, B. ta hàn hoặc ko hàn hai cặp giăm này để chọn chế độ hoạt động của mạch: + Nhấn để chuyển tín hiệu ra trong khoảng mức tốt lên mức cao hoặc trái lại: hàn B, hàn A hoặc ko hàn A + thông thường đầu ra ở mức thấp, lúc nhấn tín hiệu đầu ra lên mức cao: ko hàn A, B + thường ngày đầu ra ở mức cao, khi nhấn dấu hiệu đầu ra xuống mức rẻ: hàn A, ko Hàn B TÊN SP: Module nút cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung vận dụng: -Cảm ứng một chạm điện dung TTP223được dùng trong những ứng dụng cảm ứng điện dung: bàn phím, công tắc chìm, báo động,… -với điểm hay với thể nhận diện thao tác chạm duyệt y điện dung của tay người, cảm biến có thể phát hiện xuyên qua những vật thể phi kim với độ dày tối đa lên đến 5mm. tham số công nghệ: - IC chính: TTP223B - Nguồn: hai.5v-5.5V - mẫu điện tiêu thụ: 0.025mA - Cảm ứng xuyên qua những phi kim như kính, nhựa, acrylic, …, độ dày tối đa 5mm. - Kích thước module: 15mmX11MM - Phiên bản mới nhất, màu đỏ, độ nhậyxuất sắc, nâng cao khoảng cách thức TÀI LIỆU: - bí quyết tiêu dùng: + Cấp điện 3~5VDC vào chân VCC và GND. + giả dụ sở hữu thao tác chạm cảm ứng chân I/O sẽ xuất tín hiệu và đèn Led sẽ sáng/tắt báo hiệu. - những chế độ hoạt động: (#HÌNH 2) 0: ko hàn, 1: hàn trên mạch mang 4 điểm chưa hàn chia khiến 2 cặp A, B. ta hàn hoặc ko hàn hai cặp giăm này để chọn chế độ hoạt động của mạch: + Nhấn để chuyển tín hiệu ra từ mức phải chăng lên mức cao hoặc ngược lại: hàn B, hàn A hoặc không hàn A + thông thường đầu ra ở mức rẻ, khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B + bình thường đầu ra ở mức cao, khi nhấn tín hiệu đầu ra xuống mức phải chăng: hàn A, không Hàn B #Module #cảm #ứng #chạm #touch #sensor #TTP223 – #Màu #Đỏ
