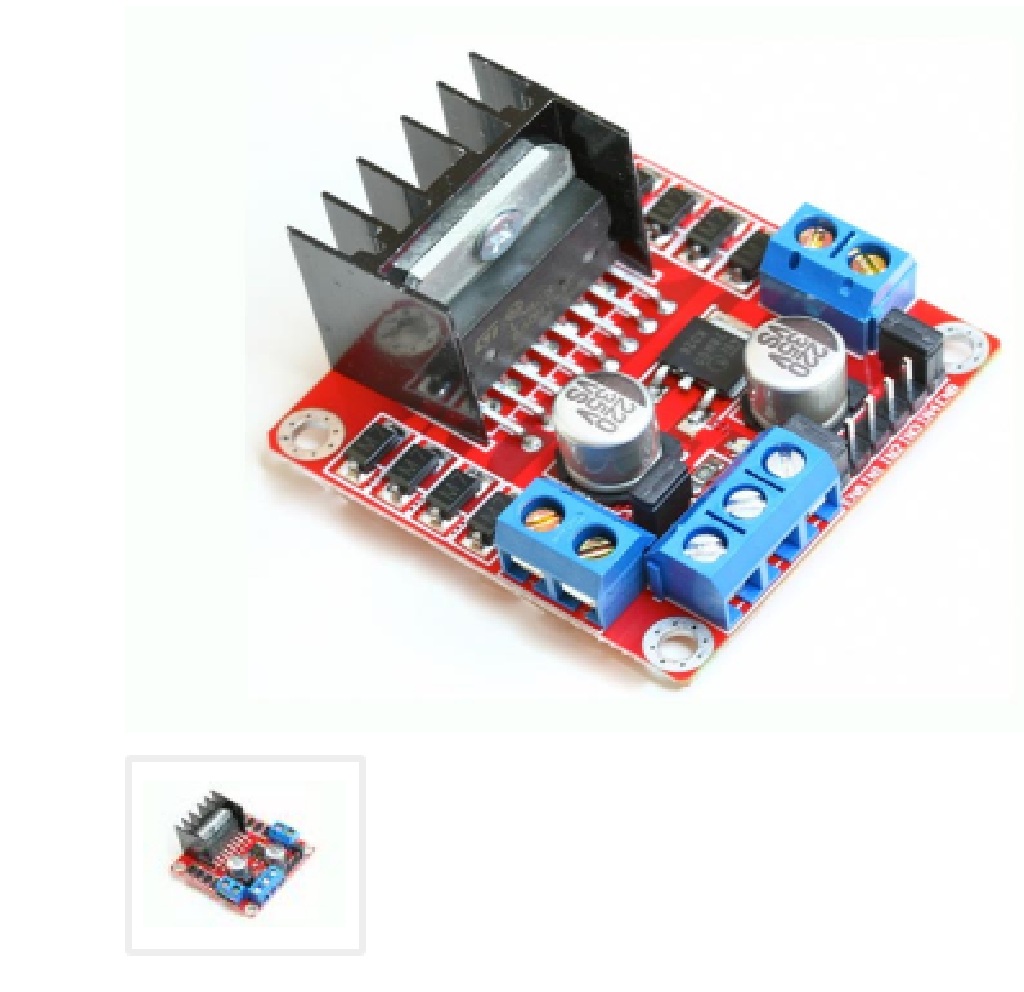

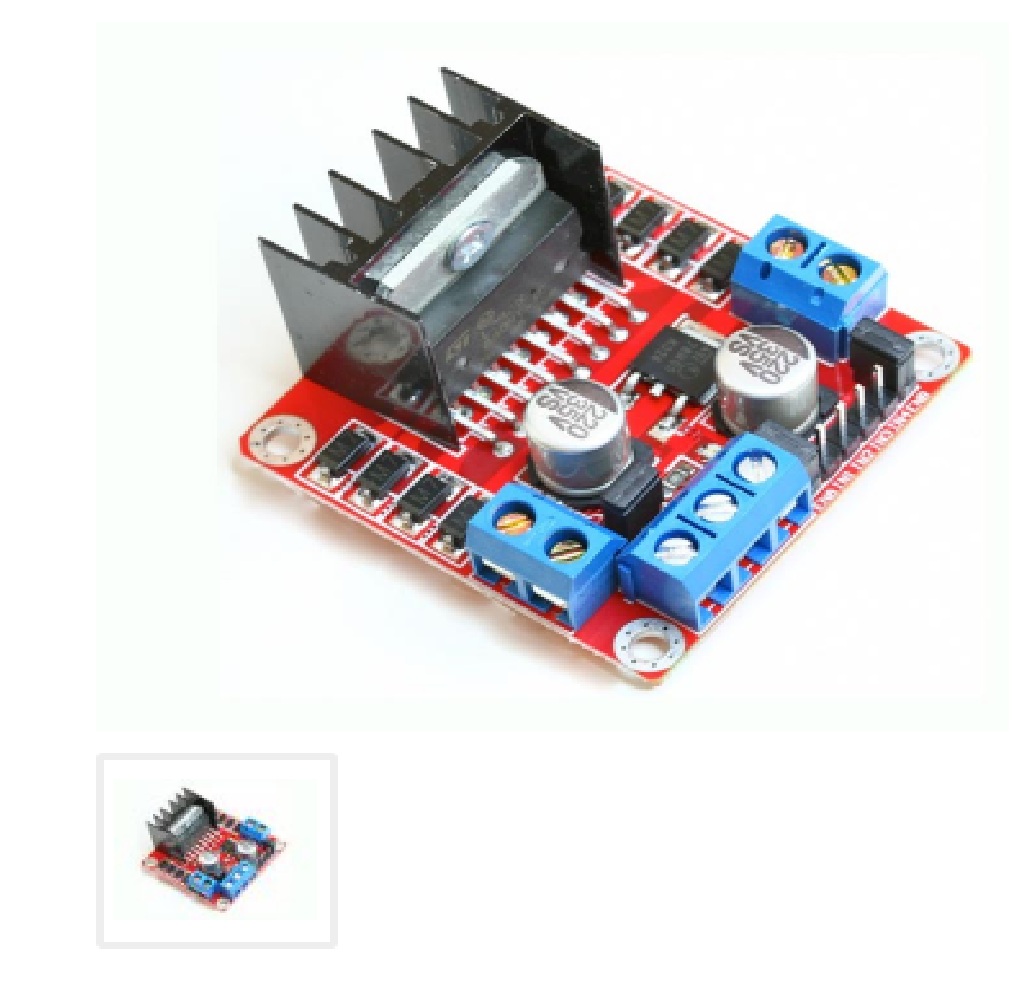

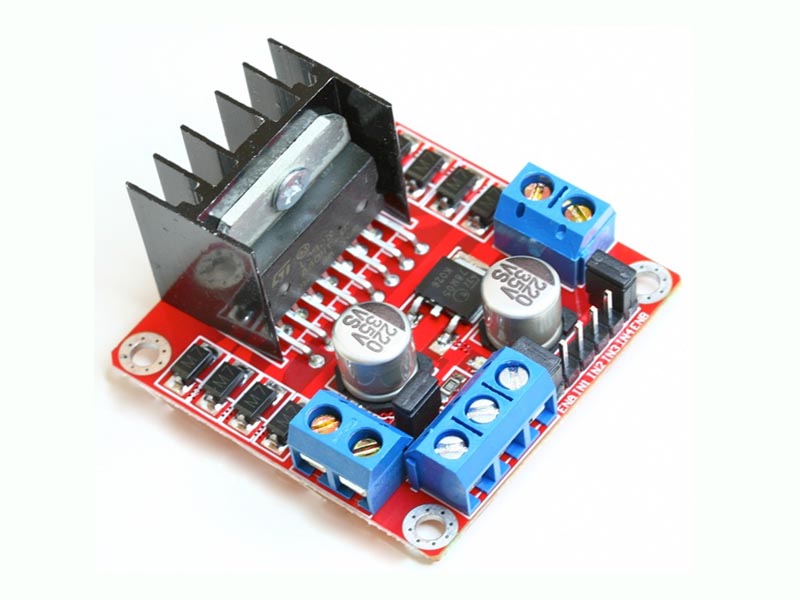

Mạch Điều Khiển Động Cơ L298module L298

Mạch Điều Khiển Động Cơ L298

Thông số kỹ thuật

- Driver:tích hợp hai mạch cầu H.

-Điện áp điều khiển: +5 V ~ +35 V

- Dòng tối đa cho mỗi cầu H là: 2A

- Điện áp của tín hiệu điều khiển: +5 V ~ +7 V

- Dòng của tín hiệuđiều khiển: 0 ~ 36mA

- Công suất hao phí: 20W (khi nhiệt độT = 75 ℃)

- Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃

Các chân tín hiệu

1. DC motor 1 "+" hoặcstepper motor A+
2. DC motor 1 "-"hoặcstepper motor A-
3. 12V jumper - tháo jumper qra nếu sử dụng nguồn trên 12V. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V nếu nguồn trên 12V sẽ làm cháy IC Nguồn
4. cằm dây nguồn cung cấp điện áp cho motor vào đây từ 6V đến 35V.
5. cắm chân GND của nguồn vào đây
6. ngõ ra nguồn 5V, nếu jumper đầu vào không rút ra.
7. Chân Enable của Motor 1, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra vàcắm chân PWM vào đây.Giữ nguyên khi dùng với động cơ bước
8. IN1
9. IN2
10. IN3
11. IN4
12. Chân Enable của Motor 2, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra vàcắm chân PWM vào đây.Giữ nguyên khi dùng với động cơ bước
13. DC motor 2 "+"hoặcstepper motor B+
14. DC motor 2 "-"hoặcstepper motor B-

Code mẫu

// connect motor controller pins to Arduino digital pins // motor one int enA = 10; int in1 = 9; int in2 = 8; // motor two int enB = 5; int in3 = 7; int in4 = 6; void setup() { // set all the motor control pins to outputs pinMode(enA, OUTPUT); pinMode(enB, OUTPUT); pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); } void demoOne() { // this function will run the motors in both directions at a fixed speed // turn on motor A digitalWrite(in1, HIGH); digitalWrite(in2, LOW); // set speed to 200 out of possible range 0~255 analogWrite(enA, 200); // turn on motor B digitalWrite(in3, HIGH); digitalWrite(in4, LOW); // set speed to 200 out of possible range 0~255 analogWrite(enB, 200); delay(2000); // now change motor directions digitalWrite(in1, LOW); digitalWrite(in2, HIGH); digitalWrite(in3, LOW); digitalWrite(in4, HIGH); delay(2000); // now turn off motors digitalWrite(in1, LOW); digitalWrite(in2, LOW); digitalWrite(in3, LOW); digitalWrite(in4, LOW); } void demoTwo() { // this function will run the motors across the range of possible speeds // note that maximum speed is determined by the motor itself and the operating voltage // the PWM values sent by analogWrite() are fractions of the maximum speed possible // by your hardware // turn on motors digitalWrite(in1, LOW); digitalWrite(in2, HIGH); digitalWrite(in3, LOW); digitalWrite(in4, HIGH); // accelerate from zero to maximum speed for (int i = 0; i < 256; i++) { analogWrite(enA, i); analogWrite(enB, i); delay(20); } // decelerate from maximum speed to zero for (int i = 255; i >= 0; --i) { analogWrite(enA, i); analogWrite(enB, i); delay(20); } // now turn off motors digitalWrite(in1, LOW); digitalWrite(in2, LOW); digitalWrite(in3, LOW); digitalWrite(in4, LOW); } void loop() { demoOne(); delay(1000); demoTwo(); delay(1000); }
