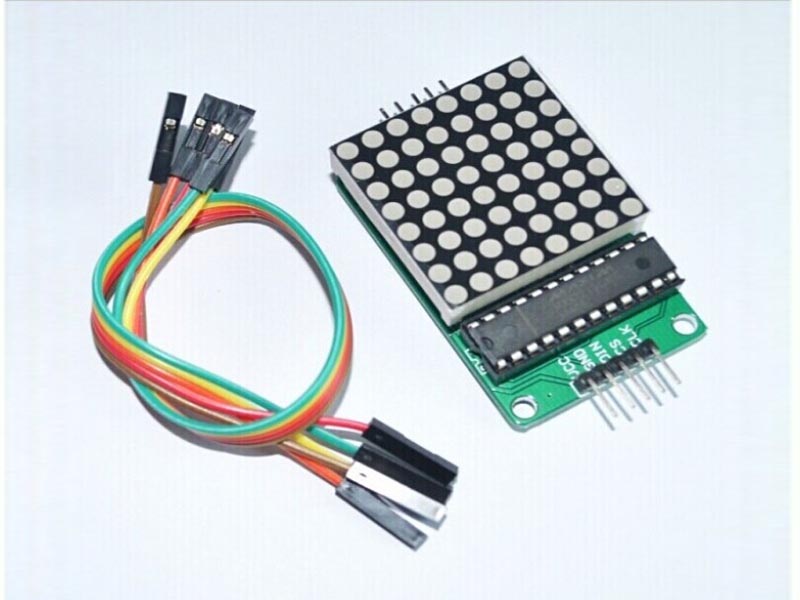

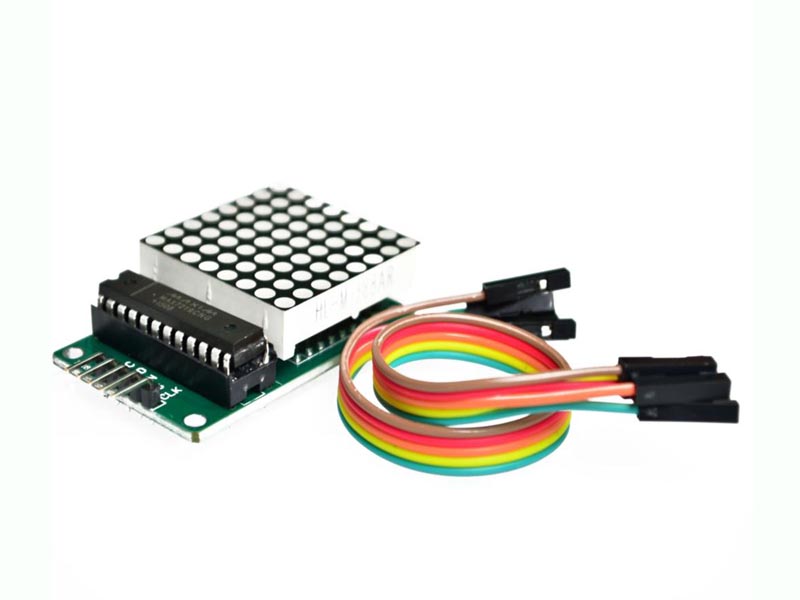

Modul vi điều khiển led ma trận 8x8

Hướng dẫn làm đèn Led ma trận 8x8

Đã khi nào nghĩ tới tự tạo một bảng chạy chữ bằng đèn Led? Tự tạo 1 biển quảng cáo theo phong cách của riêng mình? Điểm thú vị của đèn led này là bạn có thể tự lập trình và thay đổi bộ chữ theo ý thích của mình.

Hôm nay mình xin hướng dẫn các bạn 1 bước cơ bản: Lắp đặt và lập trình cơ bản

CHUẨN BỊ:

1 Bo mạnh chủ

2

3 Dây cắm đực cái

THỰC HIỆN

1 _Lắp đặt

Trên modul led 8x8 sẽ có 5 chân nối các bạn thực hiện nối như sau:

Led8x8 – Arduino uno 3

VCC - 5v

GND - GND

DIN - 12

CS - 11

2_ Nạp phần mềm cho modul ( Các bạn có thể tham khảo trên thêm những bài viết mình đã hướng dẫn về cách nạp )

Thư viện cho led 8x8

https://github.com/wayoda/LedControl

Sau khi nạp thư viện các bạn có thể sử dụng code sau để chạy thử

#include

int DIN = 12;

int CS = 11;

int CLK = 10;

byte e[8]= {0x7C,0x7C,0x60,0x7C,0x7C,0x60,0x7C,0x7C};

byte d[8]= {0x78,0x7C,0x66,0x66,0x66,0x66,0x7C,0x78};

byte u[8]= {0x66,0x66,0x66,0x66,0x66,0x66,0x7E,0x7E};

byte c[8]= {0x7E,0x7E,0x60,0x60,0x60,0x60,0x7E,0x7E};

byte eight[8]= {0x7E,0x7E,0x66,0x7E,0x7E,0x66,0x7E,0x7E};

byte s[8]= {0x7E,0x7C,0x60,0x7C,0x3E,0x06,0x3E,0x7E};

byte dot[8]= {0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x18};

byte o[8]= {0x7E,0x7E,0x66,0x66,0x66,0x66,0x7E,0x7E};

byte m[8]= {0xE7,0xFF,0xFF,0xDB,0xDB,0xDB,0xC3,0xC3};

LedControl lc=LedControl(DIN,CLK,CS,0);

void setup(){

lc.shutdown(0,false); //The MAX72XX is in power-saving mode on startup

lc.setIntensity(0,15); // Set the brightness to maximum value

lc.clearDisplay(0); // and clear the display

}

void loop(){

byte smile[8]= {0x3C,0x42,0xA5,0x81,0xA5,0x99,0x42,0x3C};

byte neutral[8]= {0x3C,0x42,0xA5,0x81,0xBD,0x81,0x42,0x3C};

byte frown[8]= {0x3C,0x42,0xA5,0x81,0x99,0xA5,0x42,0x3C};

printByte(smile);

delay(1000);

printByte(neutral);

delay(1000);

printByte(frown);

delay(1000);

printEduc8s();

lc.clearDisplay(0);

delay(1000);

}

void printEduc8s()

{

printByte(e);

delay(1000);

printByte(d);

delay(1000);

printByte(u);

delay(1000);

printByte(c);

delay(1000);

printByte(eight);

delay(1000);

printByte(s);

delay(1000);

printByte(dot);

delay(1000);

printByte(c);

delay(1000);

printByte(o);

delay(1000);

printByte(m);

delay(1000);

}

void printByte(byte character [])

{

int i = 0;

for(i=0;i<8;i++)

{

lc.setRow(0,i,character[i]);

}

}

Chúc các bạn thành công !!
