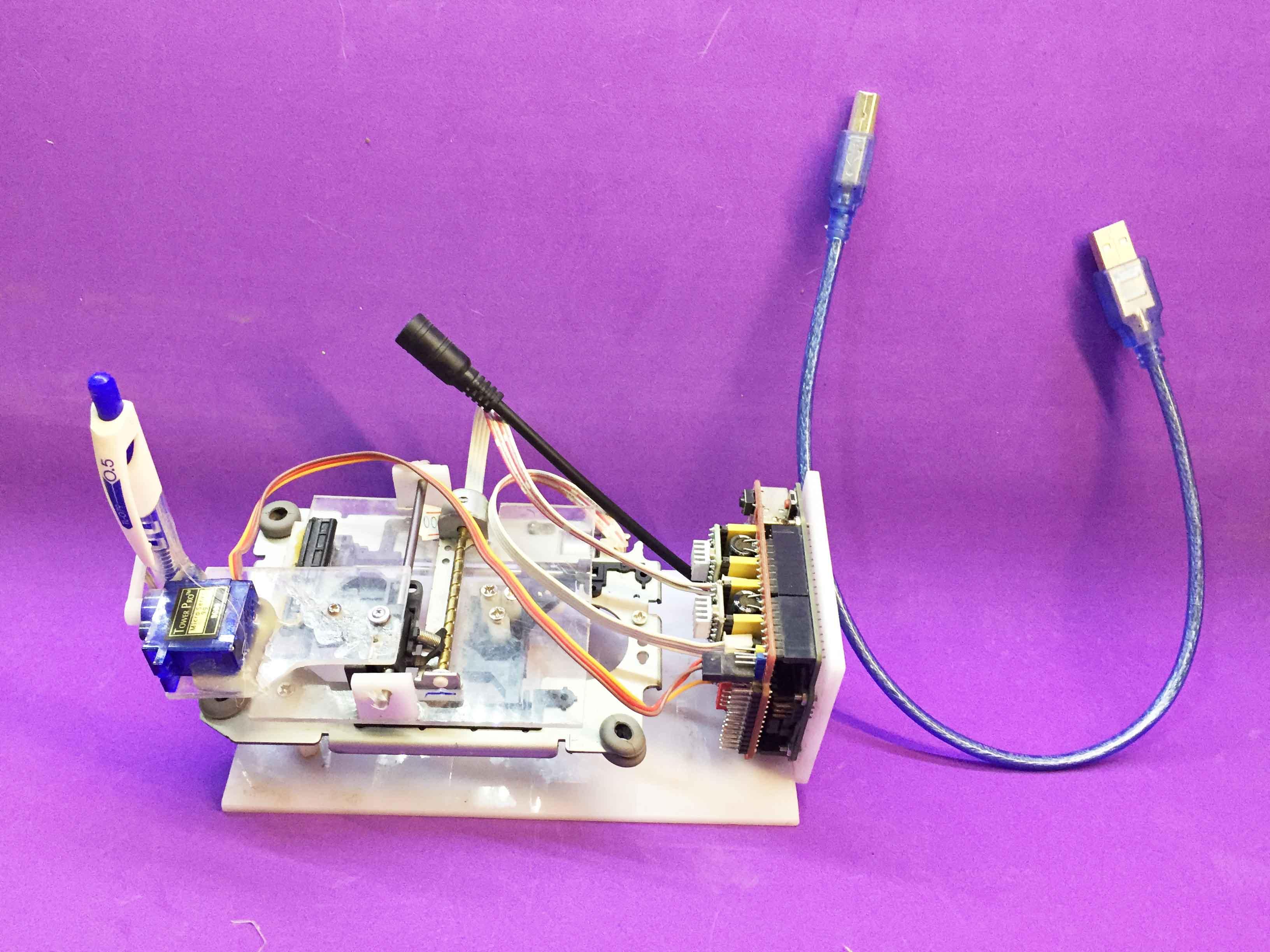

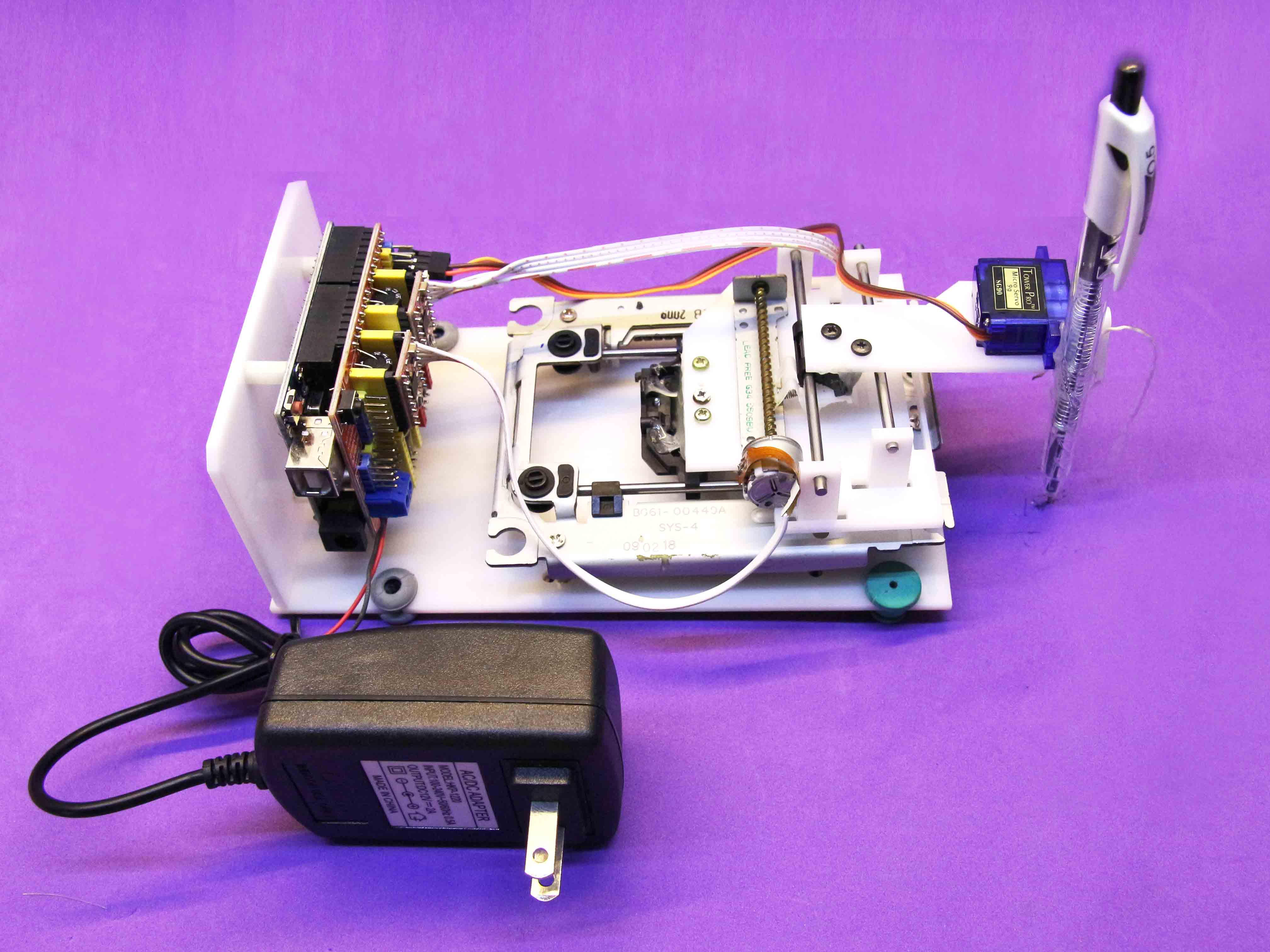

Máy vẽ CNC shield V3 arduino R3 mini lắp ráp

Máy vẽ CNC shield V3 arduino R3 mini lắp ráp

Nếu bạn đã từng dùng máy in màu hoặc đen trắng để in những tấm hình yêu thích của mình, thì này bạn sẽ hết sức bất ngờ với một chiếc máy vẽ bằng chính cái bút bi của bạn, với đường vẽ tinh tế, chi tiết và khéo léo, bạn sẽ có ngay 1 tấm hình mà không có máy in thông thường nào làm được.

Xin giới thiệu với các bạn máy vẽ mini tự chế CNC Shield V3 Arduino R3 của Shop Giải Pháp Chung chúng tôi. Với kinh nghiệm test trên sản phẩn, chúng tôi đảm bảo về chất lượng cũng như về hình thức, máy vẽ doShop Giải Pháp Chung cung cấp sẽ làm hài lòng quý khách hàng.

Sản phẩm có tính giáo dục, học tập và sáng tạo rất cao. Phù hợp cho lứa tuổi từ 6 tuổi trở lên.

Sản phẩm bao gồm:

1- Bộ khung nhựa

2- Khung động cơ bước mini 2 chiếc

3- Servo xanh

4- Bút bi vẽ

5- MạchCNC shield V3

6- Module driver A4988

7-Arduino R3 chíp dán

8- Cáp kết nối máy tính

9- Nguồn 12V-2A

Phần mềm Benbox và mã hex

Driver arduino chíp cắm

Video test máy:

Chú ý:

1. Chân cắm cho động cơ bạn hàn chân theo thứ tự liên tục và cắm vào shield V3 cũng theo thứ tự liên tục từ dưới lên

2. Chân Servo: 2 chân nâu và đỏ bạn cắm vào nguồn 5V lấy từ Shield V3. Chân cam vào Z+ (chân màu trắng hàng dài nhất). Chú ý phần cài đặt thông số phải chuẩn như hình thì Servo mới hoạt động.

3. Biến trở trên A4988 quay vào trong board Shield V3

4. Nhớ cắm 3x2=6 cái jăm dưới A4988 để tăng sức mạnh cho động cơ bằng vi bước. Tiếp chỉnh biến trở trên A4988: Vặn hết về bên trái, sau đó tăng dần theo chiều kim đồng hồ cho đến khi động cơ di chuyển được là Ok, nếu tăng quá sẽ làm động cơ bị nóng. Dù đã điều chỉnh xong như vậy, động cơ sẽ vẫn nóng, nhưng mức đó chấp nhận được.

5. Sau khi cài đặt xong, cắm thiết bị vào máy tính, nạp mã hex từ file tải về, nếu tích dấu V xanh là OK

6. Cài đặt thông số như hình

Chú ý:

- Pen Up để thông số là -35

- Cave Mode: Outline,

- Chọn: Curve và Servo

Chú ý: Chọn Servo là 11 và 11

7. Nguồn 12V2A cấp vào nguồn của Shield V3 ko phải nguồn của Arduino

8. Kiểm tra 2 động cơ xem có nóng không, nếu nóng thì điều chỉnh chiết áp trên A4988, Nếu để nóng kéo dài sẽ cháy độngcơ.

Sản phẩm do shop giải pháp chung cung cấp, bạn có thể
liên hệ với nhà bán hàng để có thêm thông tin chi tiết.

Sản phẩm đúng như hình ảnh đăng tải.
