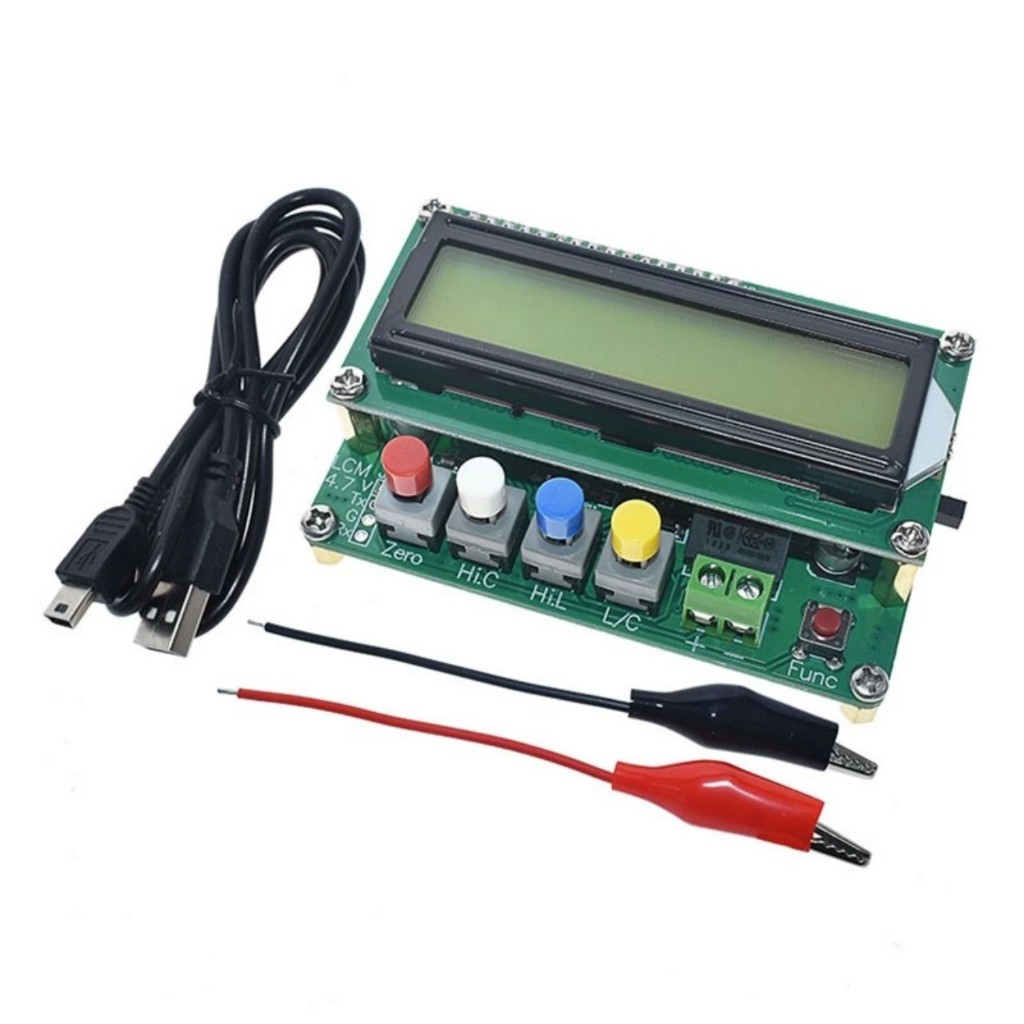

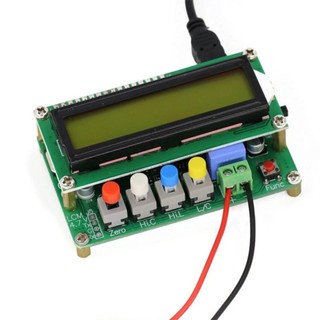

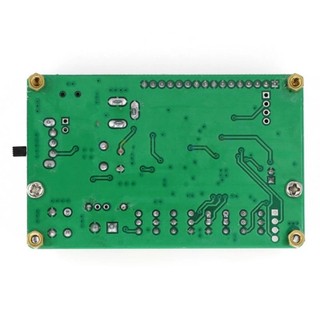

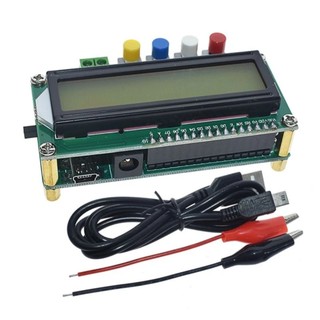

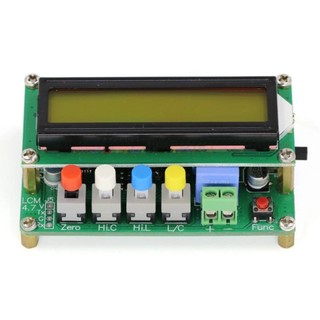

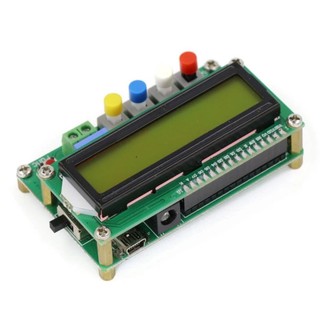

Máy đo tụ , đo cuộn cảm ,cuộn lọc sin

Loại LC100-A là chức năng kiểm tra tụ điện 1uF-100mF được bổ sung đầy đủ tính năng, ngoài ba ngăn cơ bản, tất cả các ngăn đều tự động sắp xếp. Sản phẩm này có ưu điểm tuyệt đối ở giá trị thử nghiệm nhỏ so với doanh số bán thành phẩm trên thị trường. Máy đo điện dung tự cảm (như dòng 6243) là độ chính xác và độ phân giải tối thiểu, đồng thời hiệu chuẩn trực tuyến linh hoạt luôn có thể duy trì độ chính xác của phép đo. không sử dụng bất kỳ điều chỉnh chiết áp nào, các thông số hiệu chuẩn được lưu trữ hoàn toàn trong bộ vi điều khiển FLASH khi tắt nguồn bên trong không bị mất, so với các phương pháp hiệu chỉnh chiết áp một cách chính xác. LC100-A các chỉ số kỹ thuật cơ bản: Độ chính xác đo: 1% Phạm vi đo công suất: 0,01pF-10uF Độ phân giải tối thiểu: 0,01pF Phạm vi điện cảm: 0,001uH-100mH Độ phân giải tối thiểu: 0,001uH Phạm vi đo điện cảm lớn: 0,001mH-100H Độ phân giải tối thiểu: 0,001mH Dải đo công suất lớn: 1uF-100mF Độ phân giải tối thiểu: 0,01uF Tần số kiểm tra: tụ điện, cuộn cảm khoảng 500kHz, độ tự cảm lớn khoảng 500Hz Có thể hiển thị giá trị tần số kiểm tra hiện tại Chữ số hiển thị hiệu quả: 4 Màn hình: LCD 1602 Nguồn điện: Giao diện miniUSB để lấy nguồn hoặc nguồn điện 5V Linh kiện hàn SMD, ổn định và đáng tin cậy 1) LC100-A tham gia phép đo tụ điện lớn 1uF-100mF, hình dưới đây là thước đo của sáu tụ điện lớn 4700uF được đo song song 28,7mF, tương đương với một tụ điện 4,78mF, công suất 28,7mF vượt quá phạm vi của tụ điện thông thường bảng, phạm vi kiểm tra thiết bị trực tiếp đến 100 mF! 2) trong thử nghiệm điện dung nhỏ, cuộn cảm nhỏ và thử nghiệm cảm ứng lớn, LC100-A và LC100-S là như nhau, LC100-S sau đây làm ví dụ: a) Hình ảnh sau đây là ví dụ về đo điện dung nhỏ có thể được nhìn thấy từ hình ảnh, độ phân giải đã đạt 0,01pF, bạn phải chú ý đến tác động của clip thử nghiệm, để duy trì clip thử nghiệm mà không có điện dung truy cập chuẩn hóa 0, và sau đó càng nhiều càng tốt để duy trì vị trí tương đối của kẹp thử nghiệm trong tụ điện không thay đổi, điều này cũng tương tự đối với thử nghiệm độ tự cảm nhỏ. b) Các hình ảnh sau đây là ví dụ về đo độ tự cảm nhỏ, nhìn từ hình ảnh, kết quả kiểm tra dây cuộn rỗng khoảng 4 vòng cho kết quả 0,058uH, kết quả này tương đương 58nH đối với loại thiết bị 6243 là hoàn toàn không thể phát hiện được cảm ứng. Ưu điểm của việc này cũng là dụng cụ. c) Hình thứ 3 là số đo của tụ an toàn 0.22uF, số liệu là kết quả đo rất ổn định, ở đây gợi ý cho các bạn, nếu dùng kết quả test đập rất mạnh thì độ ổn định của tụ này kém hoặc kém ở tần số cao đặc điểm, và kết quả hiển thị điện dung tốt là rất ổn định. d) Hình thứ tư là màn hình đo tần số kiểm tra điện cảm, sử dụng dòng điện, khi đo điện cảm, nhấn nút màu đen để kiểm tra điện dung cũng có thể sử dụng phương pháp tương tự để xem. Nội dung gói 1 x bảng tụ điện cảm ứng LC100-A 1 x Cáp USB mini
