Máy test linh kiện đa năng LCR (đo tụ, trở, transitor, fet, cuộn cảm, diode…) LKTM-2017

Mạch kiểm tra linh kiện đa năng: dùng kiểm tra toàn bộ các linh kiện thông dụng như : điện trở, tụ, cuộn cảm, SCR, thyristor, MOSFET; transistor,Triac, diode….

Tài liệu hướng dẫn sử dụng:

CLICK ĐỂ TẢI HƯỚNG DẪN SỬ DỤNG

Tính di động rất cao vì mạch nhỏ gọn,sử dụng nguồn cấp từ 6.4 – 13VDC ,có chế độ tiết kiệm năng lượng ,tự động tắt khi không sử dụng.

Các bạn có thể tự DIY cho mình 1 hộp nhựa để nâng cao tính chuyên nghiệp cho sản phẩm.

Chức năng chính:

* Chức năng hiện điện áp pin khi khởi động hoặc nguồn cấp và áp cấp cho IC điều khiển.

* Đo điện áp DC: 0 – 50VDC.

* Đo tần số <2 MHz (có chân đo riêng)

* Đo cảm kháng 0.01mH – 20H

* Đo trở kháng 0.01Ω – 50MΩ

* Phát tần số với các giá trị 1Hz – 2 MHz (tại chân 1-2 hoặc 2-3)

* Đo dung lượng của tụ, độ sụt áp của tụ và nội điện trở (giá trị từ 25pF – 100.000 uF)

* Phát xung PWM-10bit với độ rộng tùy ý (tại chân 1-2 hoặc 2-3)

* Tự động hiệu chỉnh máy khi nối tắt 1+2+3

* Tự động dò phân loại NPN, PNP transistor, Kênh N và Kênh P-MOSFET, điốt (cả điốt kép), thyristors, điện trở và tụ điện …

* Đo điện áp ngưỡng mở và điện dung ký sinh của MOSFET

* Sử dụng màn hình Homephone viettel 12864 có kích thước lớn nên dễ quan sát và kiểm tra.

* Tốc độ thi cao, có giá trị kiểm tra linh kiện: 2 giây (trừ các tụ điện lớn hơn, đo điện dung lớn cũng phải mất một thời gian dài, thời gian đo là 1 phút là bình thường)

* Công suất tiêu thụ: thông thường 24mA. Khi tắt máy 0 mA (Không tiêu thụ)

* Tính năng tự động tắt máy khi không sử dụng, bạn có thể tránh lãng phí không cần thiết, tiết kiệm pin và cải thiện tuổi thọ máy.

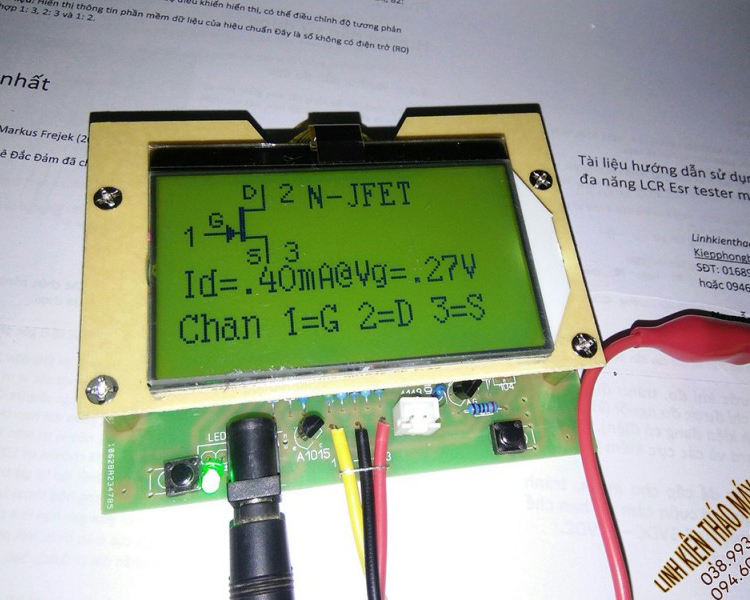

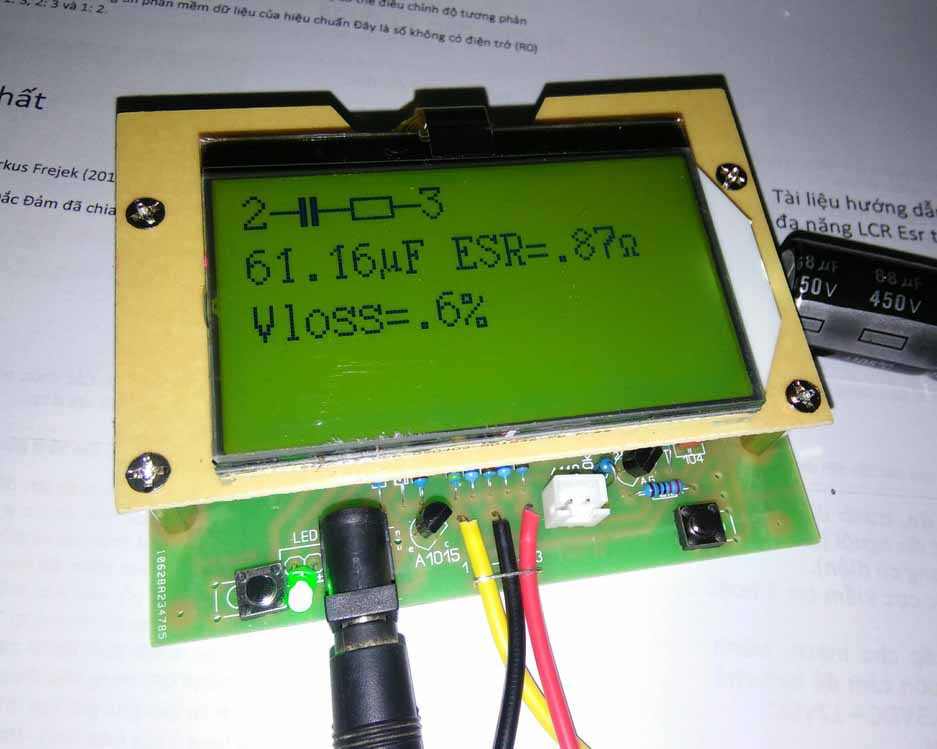

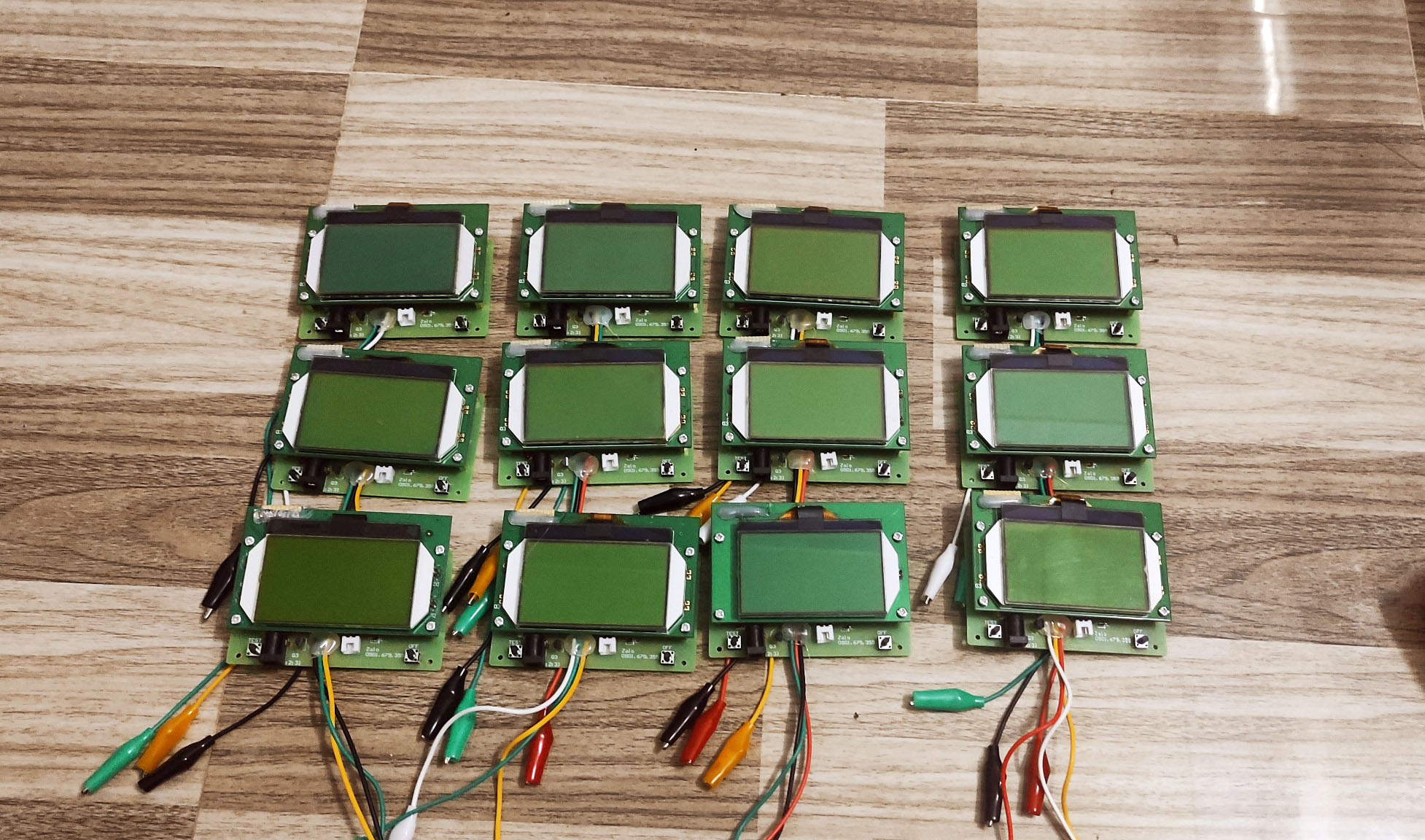

Một vài hình ảnh máy:
