Mạch Tăng Áp Boost 1200W DC-DC 12 - 80VDC

So với model cũ, cấu trúc mạch của model mới được tối ưu hóa giúp bộ nguồn hoạt động ổn định hơn.Đồng thời,kết nối chống ngược đầu vào(sử dụng 150A MOS chống ngược) vàbảo vệ pin thấp đầu vào (điện áp thấp) được thêm vào, và điện áp bảo vệ pin thấp có thể được điều chỉnh từ 9-50V cho các loại pin khác nhau.Khi pin được sử dụng để cung cấp điện, mô-đun cấp nguồn và pin sẽ bị hỏng khi pin cạn kiệt.

Mô tả nguồn: Vì dòng điện đầu vào của bộ nguồn này lên đến 20A Công suất đầu ra liên quan đến điện áp đầu vào.Điện áp đầu vàocàngcao thì công suấtcàng lớn, ví dụ công suất đầu vào 12V * 20A là 240W, đầu vào 24V * 20A là 480W, đây là công suất tối đa.Do diện tích tản nhiệt có hạn, vui lòng lắp thêm quạt 12V để tản nhiệt khi điện áp đầu vào vượt quá 10A hoặc dòng ra đạt 10.

Thông số mô-đun:

Mô hình mô-đun: SZ-BT07CCCV-A

Tênmô-đun: Mô-đun dòng điện không đổi tăng1200W

Bản chấtmô-đun: mô-đun tăng cường không bị cô lập (BOOST)

Điện áp đầu vào: DC10-60V (đầu vào 10-60V trực tiếp mà không cần nắp jumper để chọn điện áp)(cập nhật 2016/5/15)

Dòng điện đầu vào:20A (MAX) vượt quá 15A vui lòng thêm quạt làm mát(quạt làm mát cộng với dòng điện đầu vào khi điện áp đầu vào có thể đạt 12-24V 25A)

Dòng làm việc tĩnh:15mA (khi 12V tăng lên 20V, điện áp ra càng cao thì dòng tĩnh sẽ tăng)

Điện áp đầu ra:12-83V có thể điều chỉnh liên tục (đầu ra mặc định được điều chỉnh thành 19V cho lô hàng, nếu bạn cần điều chỉnh các giá trị điện áp khác, vui lòng chỉ định. Nếu bạn có đồng hồ vạn năng, người mua có thể tự điều chỉnh)

Đầu ra cố định 12-83V (cho khách hàng theo lô)

Dòng điện đầu ra:18A MAX Hãy tăng cường tản nhiệt nếu nó vượt quá 10A (liên quan đến chênh lệch áp suất đầu vào và đầu ra, chênh lệch áp suất càng lớn thì dòng điện đầu ra càng nhỏ)

Phạm vi dòng điện không đổi:0,5-18A (+/- 0,3A)

Đầu vào chống đảo ngược:Có(150A là bộ đếm MOS nguồn)

Bảo vệ pin yếu:Có(có thể điều chỉnh 9-50V)

Nhiệt độ hoạt động:-40 đến + 85 độ (nhiệt độ môi trường quá cao, vui lòng tăng cường tản nhiệt)

Tần số làm việc:150KHz

Hiệu suất chuyển đổi:92%-97%(Hiệu quả liên quan đến điện áp đầu vào, đầu ra, dòng điện, chênh lệch áp suất. Chênh lệch áp suất nhỏ, hiệu suất cao)

Bảo vệ quá dòng đầu vào:Có (đầu vào trên 25A, bảo vệ tự động, nguồn điện không tăng cường)

Bảo vệ ngắn mạch:Có (cầu chì 30A đầu vào)bảo vệ ngắn mạch kép, an toàn hơn khi sử dụng.

Bảo vệ kết nối ngược đầu vào:Có(Ống MOS nguồn 150A chống ngược. Cóthể đảo chiều trong thời gian dài)

Phương pháp lắp đặt:4trụ đồng 3mm

Chế độ đấu dây:khối thiết bị đầu cuối(vui lòng sử dụng dây đồng nguyên chất dòng điện cao)

Kích thước mô-đun:chiều dài 130mm chiều rộng 52mm chiều cao 53mm

Trọng lượng mô-đun:300 gram

Công suất đầu ra:=điện áp đầu vào * 20A, chẳng hạn như: đầu vào 12V * 20A = 240W, công suất tối đa khi đầu vào 12V là 240W

Điện áp đầu vào * 20A như: đầu vào 24V * 20A = 480W, tức là khi đầu vào 24V thì công suất tối đa là 480W

Lưu ý: Công suất tối đa là 240W khi đầu vào là 12V, công suất tối đa là 480W khi đầu vào là 24V và công suất tối đa là 720W khi đầu vào là 36V

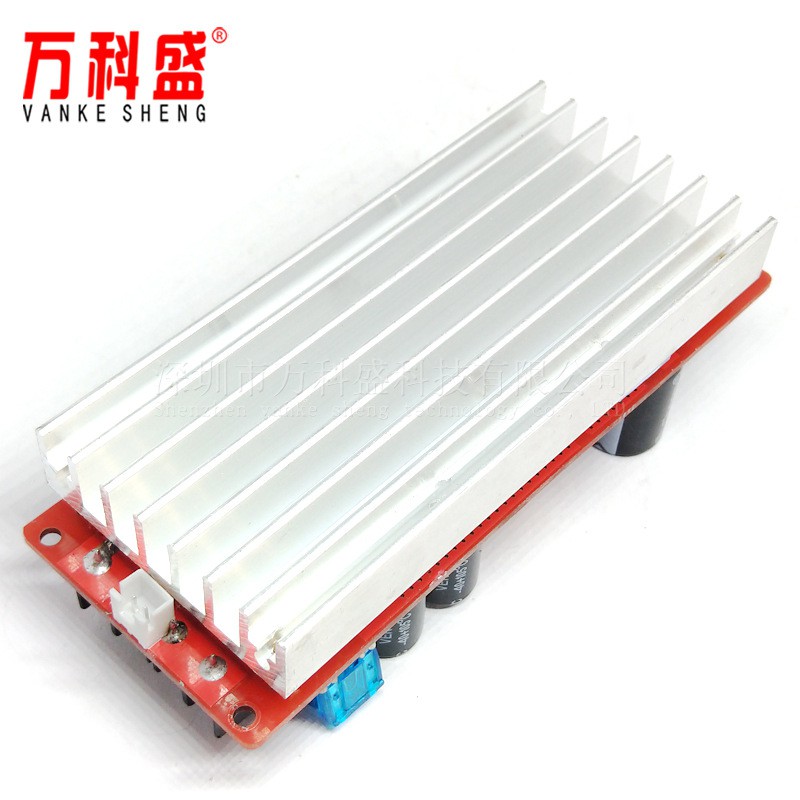

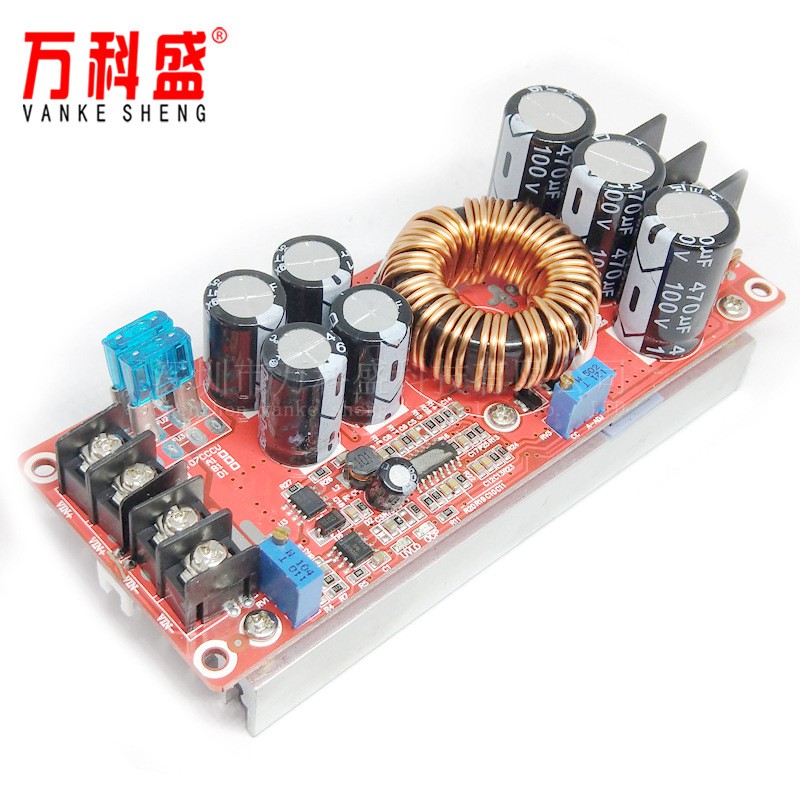

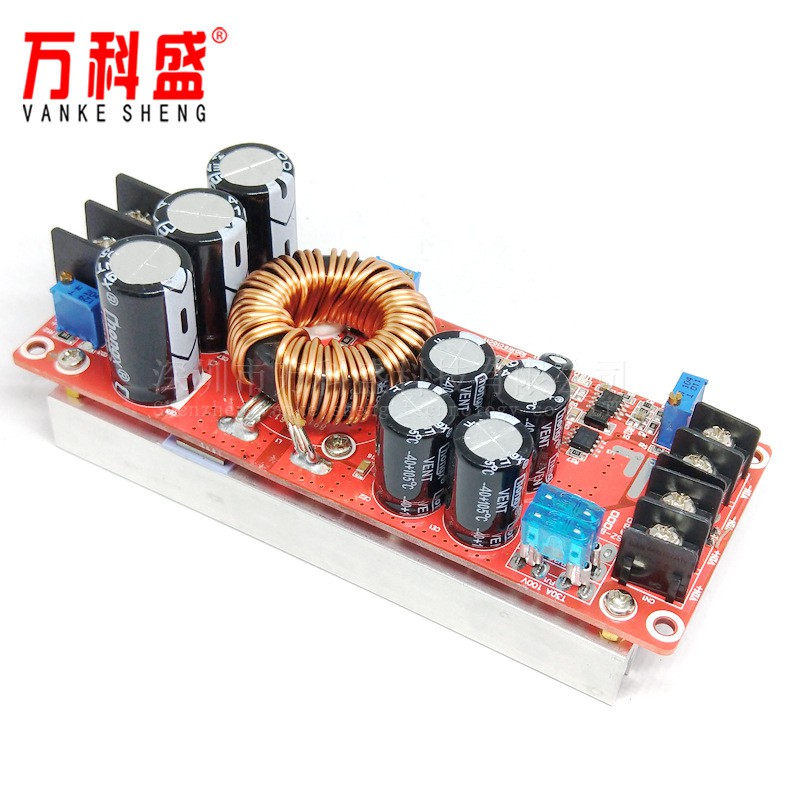

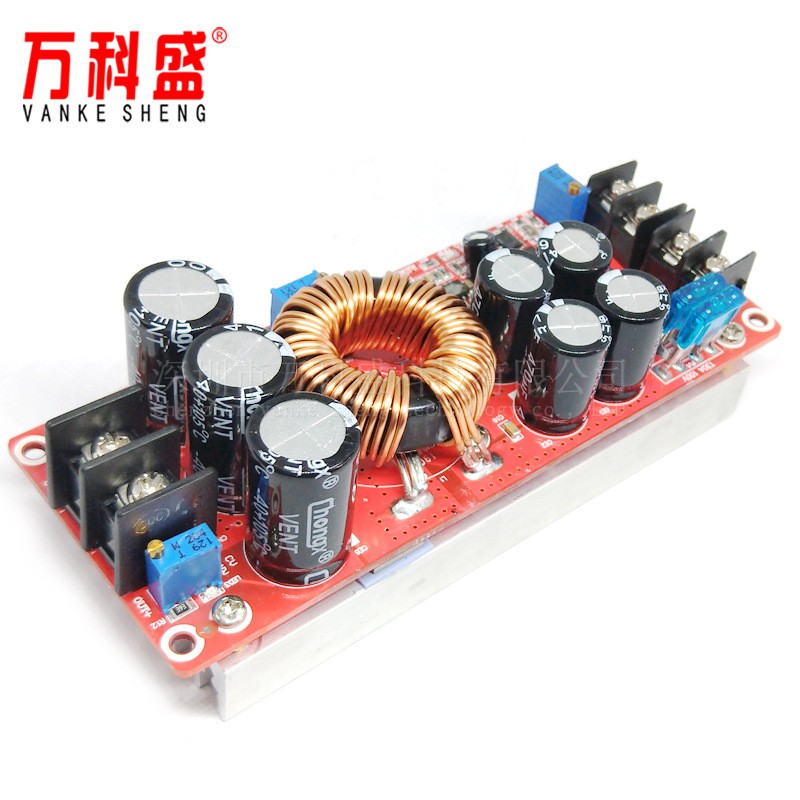

Vật liệu cung cấp điện rất khốc liệt. Đầu vào sử dụng 4 tụ điện điện trở thấp tần số 63V / 470UF và đầu ra 3 tụ điện 100V / 470UF.Vòng từ sắt-silicon-nhôm công suất cực cao 33MM được quấn song song với ba dây đồng nguyên chất 1.2MM để ngăn chặn bão hòa từ quá nhiệt trong điều kiện dòng điện cao.Sử dụng bộ tản nhiệt nhôm 116MM * 58MM * 14MM để tản nhiệt.Và tản nhiệt có 5015 lỗ gắn quạt (5MM * 5MM * 15MM); điện áp đầu ra và dòng điện của chip quản lý nguồn nhập khẩu có thể điều chỉnh liên tục.Quan trọng hơn là giá cả không hề đắt.Không có cái gọi là Taobao thứ hai.

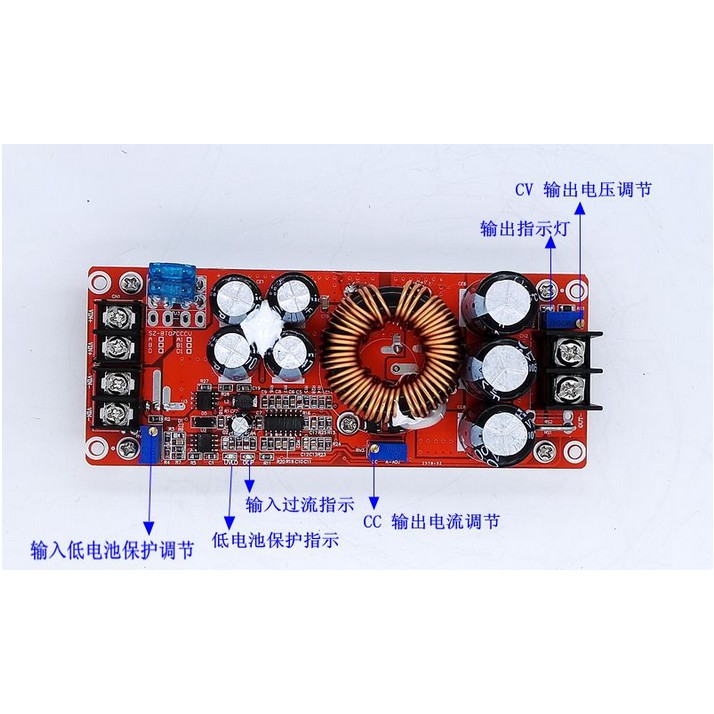

Điện áp đầu ra / quy định dòng điện đầu ra / quy định bảo vệ pin yếu đầu vào

Điều chỉnh điện áp:Sử dụng tuốc nơ vít lưỡi phẳng để điều chỉnh chiết áp "V-ADJ" đầu ra (được đánh dấu trong hình trên) theo chiều kim đồng hồ để tăng và ngược chiều kim đồng hồ để giảm) khi bật nguồn và không có tải. Do công suất lớn của tụ điện đầu ra, Đáp ứng sẽ chậm hơn khi điện áp đầu ra được điều chỉnh từ điện áp cao xuống điện áp thấp.Phạm vi điều chỉnh của dụng cụ nhỏ hơn.(Điện áp đầu ra mặc định được điều chỉnh thành 19V cho lô hàng, nếu chúng tôi cần điều chỉnh các giá trị điện áp khác, vui lòng giải thích hoặc để lại tin nhắn)

Quy định hiện hành:ngượcchiều kim đồng hồ điều chỉnh "A-ADJ" vòng tròn chiết 30, sản lượng hiện nay được thiết lập ở mức tối thiểu, kết nối với đèn LED, điều chỉnh chiều kim đồng hồ "A-ADJ" chiết để mong muốn hiện tại của bạn.Đối với việc sạc pin, sau khi pin đã hết, hãy kết nối với đầu ra và điều chỉnh RV2 với dòng điện mà bạn cần, khi sạc bạn phải sử dụng pin đã xả để điều chỉnh lại, vì pin có nhiều điện hơn, dòng sạc càng nhỏ.(ESC đầu ra mặc định là 3A cho lô hàng. Nếu chúng tôi cần điều chỉnh giá trị hiện tại, vui lòng lưu ý hoặc để lại tin nhắn

Lưu ý đặc biệt là:

Không bao giờ sử dụng phương pháp đầu ra ngắn mạch để điều chỉnh dòng điện. Không thể điều chỉnh cấu trúc mạch của mô-đun tăng áp bằng phương pháp ngắn mạch.

Điều chỉnh bảo vệpin yếuđầu vào: Việcbảo vệ pin yếu chủ yếu nhằm mục đích ngăn chặn quá trình xả pin khi nguồn đầu vào là pin và điện áp pin quá thấp có thể làm hỏng mô-đun cấp nguồn và pin.Ví dụ, đặt bảo vệ bình acquy yếu 12V.Kết nối điện áp 10Vvớicực đầu vào của mô-đun nguồn vàsử dụng tuốc nơ vít lưỡi phẳng để điều chỉnh RV1 (tăng giá trị điện áp bảo vệ theo chiều kim đồng hồ, giảm điện áp bảo vệ ngược chiều kim đồng hồ) cho đến khi đèn UVLO sáng. Lúc này, pin yếu điện áp bảo vệ là 10V. Mô-đun nguồn không tăng khi điện áp giảm xuống 10V (điện áp đầu vào bằng điện áp đầu ra)

Hãy chú ý đến những điểm sau khi sử dụng bộ nguồn tăng áp:

1 Điện áp của nguồn điện đầu vào phải trên 10V.

2 Khi sử dụng nguồn điện chuyển mạch làm nguồn điện đầu vào, trước tiên hãy kết nối nguồn điện đầu vào và điều chỉnh điện áp khi không có tải.Sau đó đến phần tải.(Phải đảm bảo nguồn điện đóng cắt luôn hoạt động), hoặc điều chỉnh điện áp không tải trước tiên, sau đó ngắt nguồn điện chuyển mạch rồi mới nối tải.Bật nguồn điện chuyển mạch và mô-đun nguồn điện khi nguồn điện chuyển mạch được bật.(Do bộ nguồn chuyển mạch có thời gian leo dốc khi bật nguồn. Khi điện áp thấp hơn 10V, chip không hoạt động. Dễ bị đứt ống MOS).

3 Khi sử dụng ở chế độ dòng điện không đổi với điện áp không đổi, hãy đảm bảo rằng điện áp không đổi phải cao hơn điện áp đầu vào.(Ví dụ, điện áp đầu vào của nguồn điện là 12V và điện áp đầu ra không tải là 15V. Khi đó, hãy kết nối đèn LED 3.2V. Không được phép xảy ra trường hợp này. Phải kết nối ít nhất 4 đèn LED nối tiếp)

Phạm vi ứng dụng:

1. Tự làm một nguồn điện được điều chỉnh, đầu vào 12V, đầu ra có thể được điều chỉnh từ 12-80V.

2. Để cấp nguồn cho thiết bị điện tử, bạn có thể đặt giá trị đầu ra theo điện áp hệ thống của mình.

3.Là nguồn cung cấp năng lượng cho xe, cung cấp năng lượng cho máy tính xách tay, PDA hoặc các sản phẩm kỹ thuật số khác nhau.

4. Tự làm nguồn điện di động cho máy tính xách tay công suất lớn: được trang bị một bộ pin lithium 12V dung lượng lớn, để sách của bạn có thể sáng sủa mọi lúc mọi nơi.

5. Tấm pin mặt trời ổn định điện áp.

6. Sạc pin, pin lithium, v.v.
