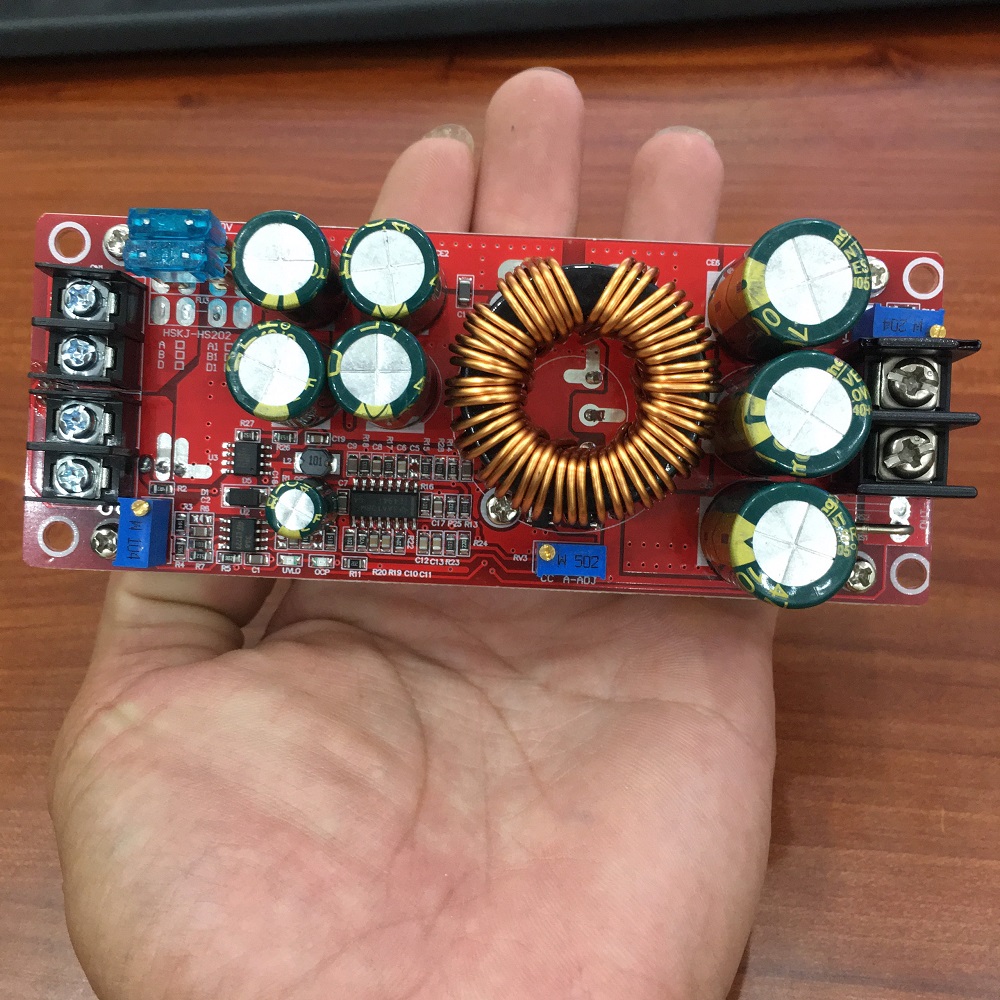

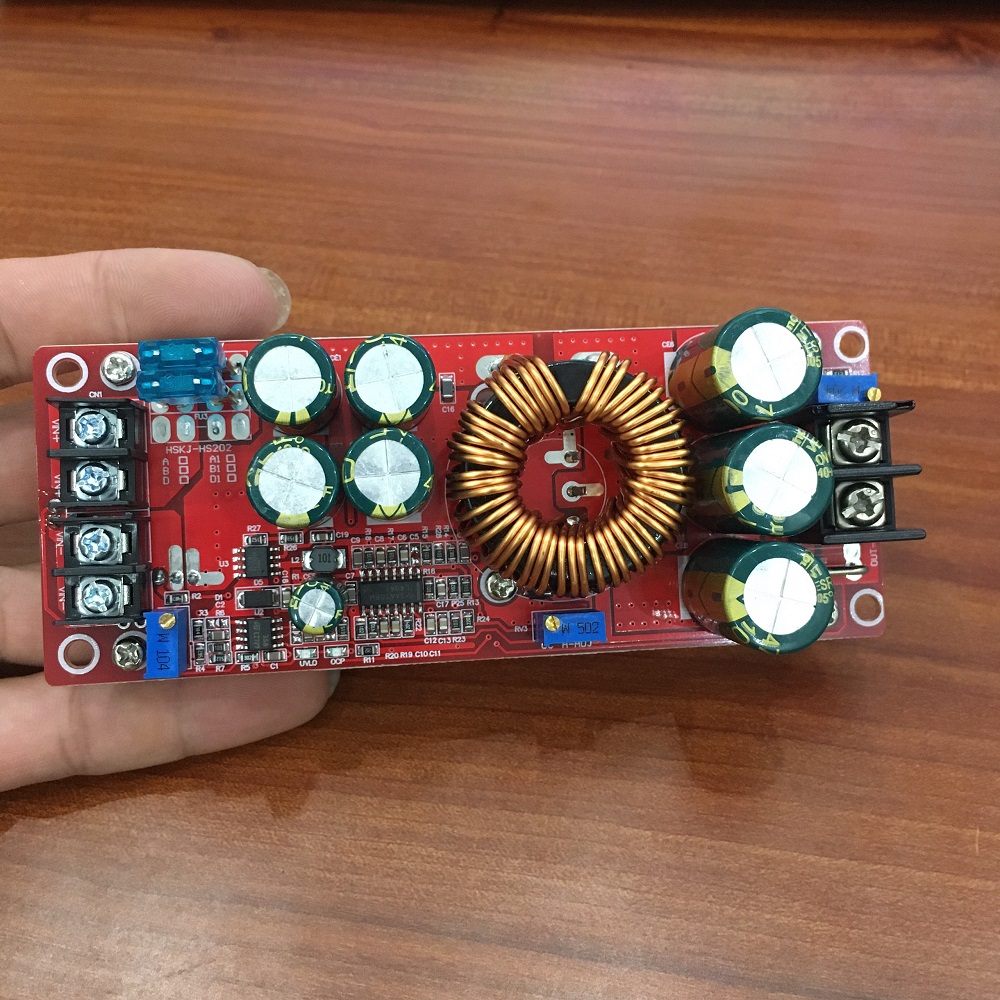

Mạch tăng áp 1200W DC

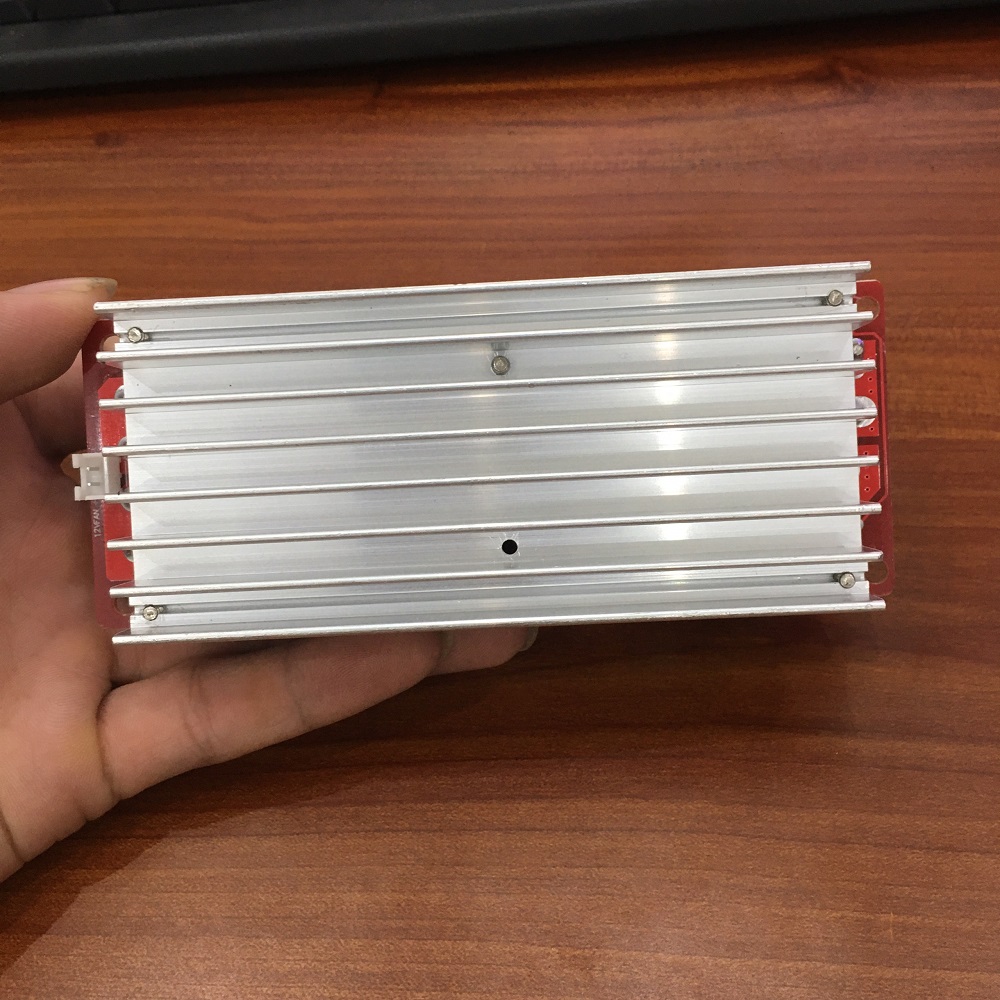

**** Do diện tích tản nhiệt hạn chế, vui lòng thêm quạt 12V để tản nhiệt khi điện áp đầu vào vượt quá 10A hoặc dòng điện đầu ra đạt 10A.

----------------------------------------------

Thông số mô-đun:

+ Mô hình mô-đun: SZ-BT07CCCV-A

+Tên mô-đun: Mô-đun dòng điện không đổi tăng cường 1200 W

+ Bản chất mô-đun: mô-đun tăng cường không bị cô lập (BOOST)

+ Điện áp đầu vào: DC 10-60V (đầu vào trực tiếp 10-60V mà không cần nắp nhảy để chọn điện áp) (Cập nhật 2016/5/15)

+Dòng điện đầu vào: 20A (MAX) Nếu vượt quá 15A, vui lòng thêm quạt tản nhiệt (với quạt tản nhiệt, dòng điện đầu vào có

thể đạt 25A khi điện áp đầu vào là 12-24V)

+ Dòng làm việc tĩnh: 15mA (khi 12V tăng lên 20V, điện áp đầu ra càng cao, dòng tĩnh sẽ càng tăng)

+Điện áp đầu ra: 12-80V có thể điều chỉnh liên tục

+ Dòng điện đầu ra: 18 A MAX Nếu vượt quá 10A, vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch áp suất đầu vào

và đầu ra, chênh lệch áp suất càng lớn thì dòng điện đầu ra càng nhỏ)

+Phạm vi dòng điện không đổi: 0,5-18A (+/- 0,3A)

+ Chống đảo ngược đầu vào: có (chống đảo ngược MOS công suất 150A)

+ Bảo vệ pin yếu: Có (điều chỉnh 9-50V)

+ Nhiệt độ làm việc: - 40~+85 độ (vui lòng tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)

+Tần số làm việc: 150KHz

+Hiệu suất chuyển đổi: 92% - 97% (hiệu suất liên quan đến điện áp đầu vào và đầu ra, dòng điện và áp suất chênh lệch.

+ Bảo vệ quá dòng đầu vào: có (đầu vào vượt quá 25A, bảo vệ tự động, nguồn điện không tăng)

+ Bảo vệ ngắn mạch: (cầu chì 30A đầu vào)bảo vệ ngắn mạch kép, an toàn hơn khi sử dụng.

+ Bảo vệ kết nối ngược đầu vào: Có (chống đảo ngược ống MOS công suất 150A.

-----------------------------------------------------------------------------

- Công suất đầu ra: = điện áp đầu vào * 20A, chẳng hạn như: đầu vào 12V * 20A = 240W khi đầu vào 12V, công suất là

240W

- Điện áp đầu vào * 20A Ví dụ: đầu vào 24V * 20A = 480W, cụ thể là: khi đầu vào 24V, công suất là 480W

Lưu ý: Công suất là 240W khi đầu vào là 12V, công suất là 480W khi đầu vào là 24V và công suất là 720W khi đầu vào là

36V

----------------------------------------------------------------------------------

Hãy chú ý đến các điểm sau khi sử dụng bộ nguồn tăng áp:

1 Điện áp của nguồn điện đầu vào phải trên 10V.

2 Khi sử dụng nguồn điện chuyển đổi làm nguồn điện đầu vào, trước tiên hãy kết nối nguồn điện đầu vào không tải và điều chỉnh điện áp. Sau đó nhận tải. (Phải đảm bảo rằng nguồn điện chuyển đổi luôn hoạt động) hoặc điều chỉnh điện áp không tải trước, sau đó ngắt nguồn điện chuyển đổi rồi mới kết nối tải. Bật nguồn điện chuyển đổi và mô-đun nguồn điện khi nguồn điện chuyển đổi được bật. (Vì nguồn điện chuyển mạch có thời gian tăng khi bật. Khi điện áp thấp hơn 10V, chip chưa hoạt động. Rất dễ làm hỏng ống MOS.

3 Khi sử dụng ở chế độ dòng điện không đổi và điện áp không đổi, phải đảm bảo rằng điện áp không đổi phải cao hơn điện áp đầu vào.
