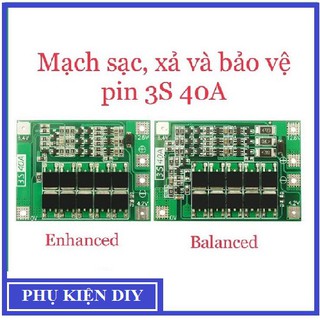

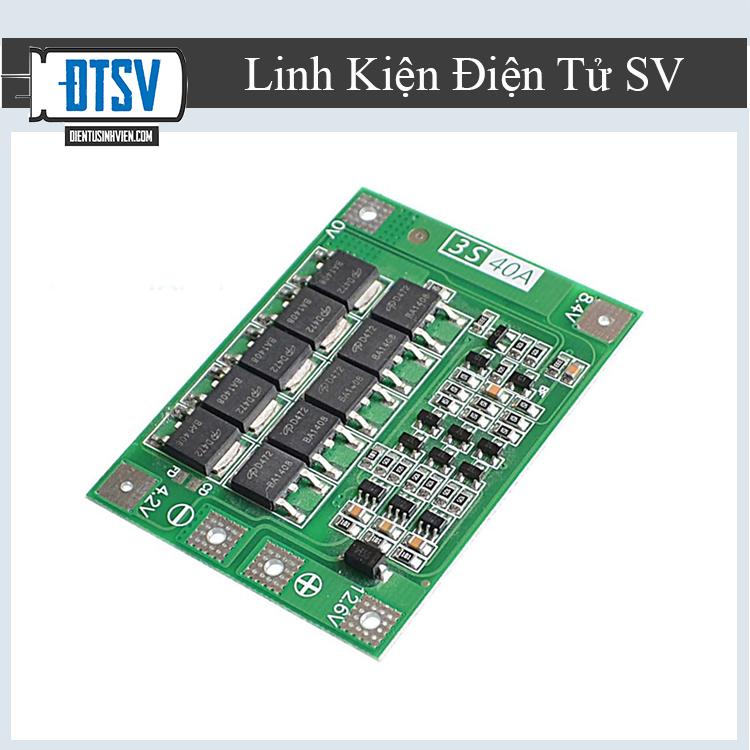

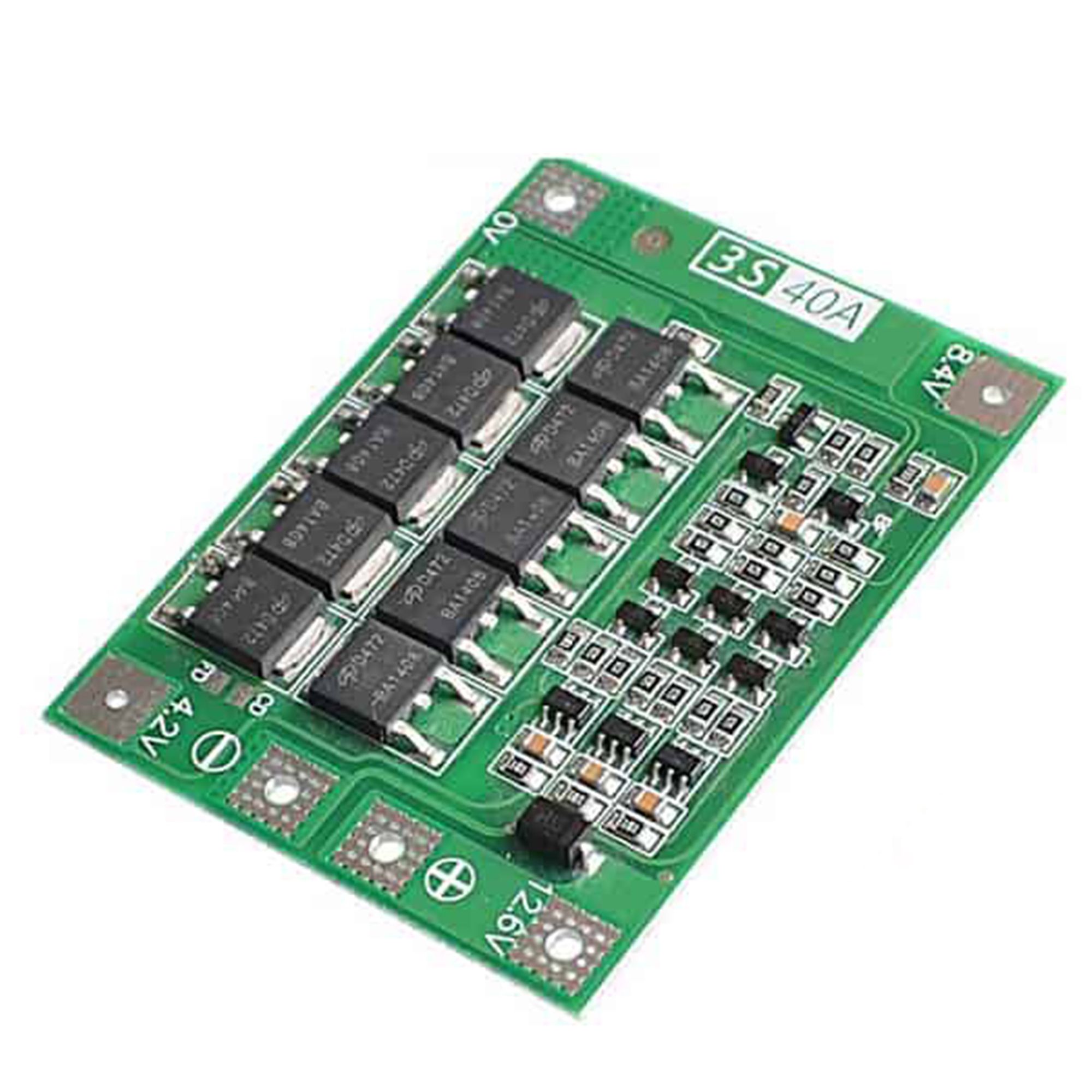

Mạch sạc xả và bảo vệ pin 3S 40A

Mạch sạc xả và bảo vệ pin 3S 40A

Mạch sạc xả và bảo vệ pin 3S 40A thích hợp cho pin lithium với điện áp danh định của 3.7 V và đầy đủ điện áp là 4.2 V (bao gồm cả 18650, 26650, polymer pin lithium,...)

Thông số kỹ thuật
-Kích thước sản phẩm: 41 * 55 * 3.4mm (phiên bản nâng cao)

-Khối lượng sản phẩm: 8.8g (phiên bản nâng cao)

-Điện áp cân bằng: 12.6V – 13.6V

-Dòng xả liên tục (giới hạn trên): 40A (Nếu môi trường tản nhiệt không tốt, xin vui lòng giảm tải hiện tại)

-Dòng sạc liên tục (giới hạn trên): 20A

-Phiên bản nâng cao: Thích hợp cho các máy khoan điện có dòng khởi động dưới 80A và công suất dưới 130W.

Lưu ý 1: Mạch đòi hỏi ba pin 15C-20C, 10C-15C, không sử dụng được các pin có dòng xả nhỏ

Lưu ý 2: Theo đúng hệ thống dây điện của sơ đồ 0V, 4.2V, 8.4V, 12.6V, không cố tình đoản mạch.

Lưu ý 3: Khi sạc pin, Điện trở “430” nóng là bình thường, chỉ ra rằng mạch cân bằng đang làm việc, nếu điện trở “430” cũng nóng ở trạng thái không sạc, xin vui lòng kiểm tra xem các kết nối.

Chú ý rằng: Không pha pin tốt và pin yếu! Hiệu quả của 2 pin tốt + 1 pin yếu = 3 pin kém.
