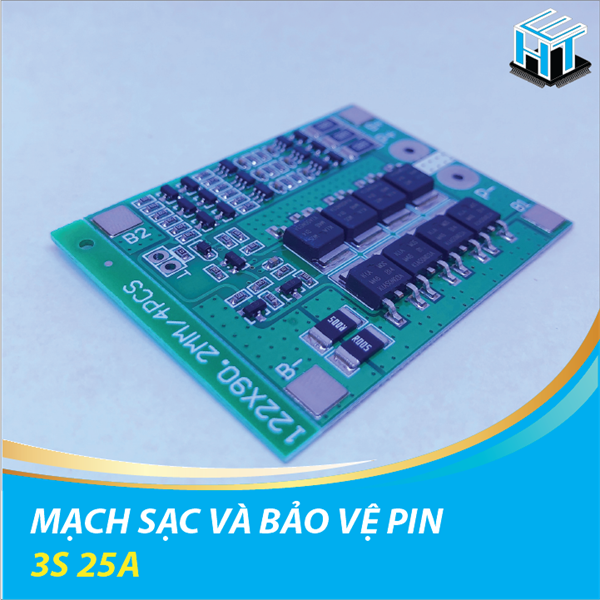

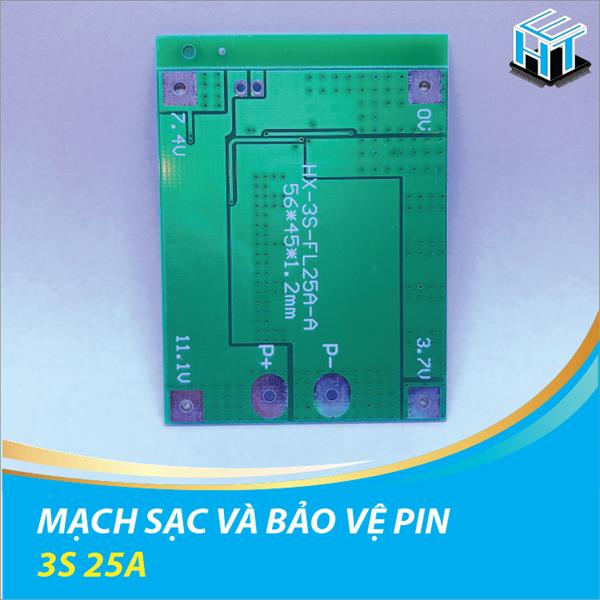

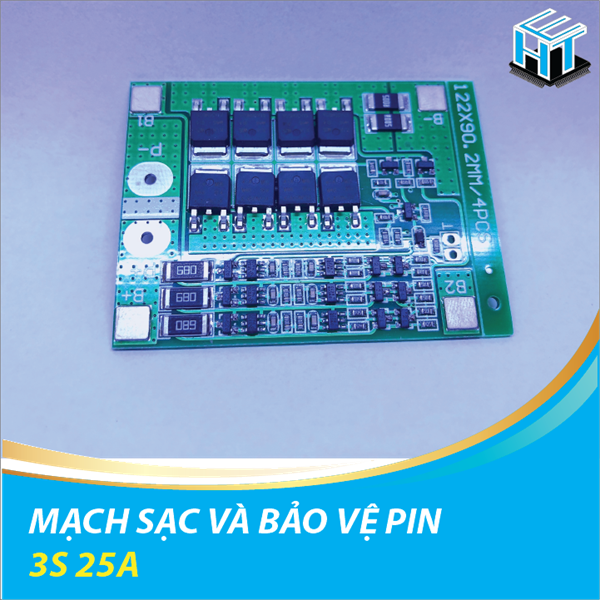

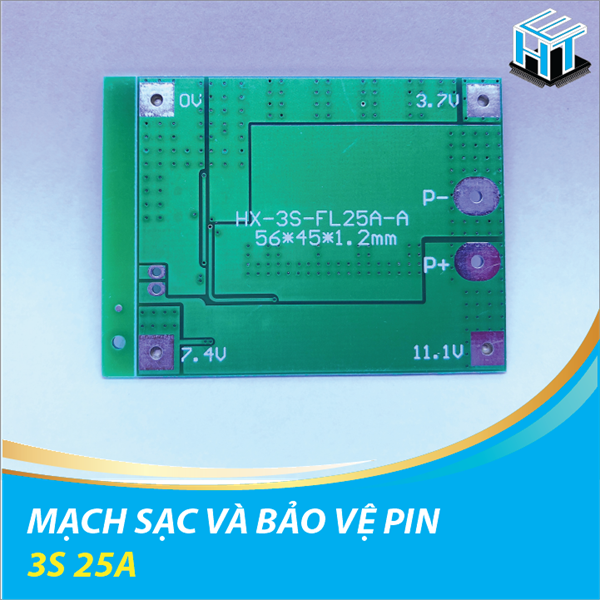

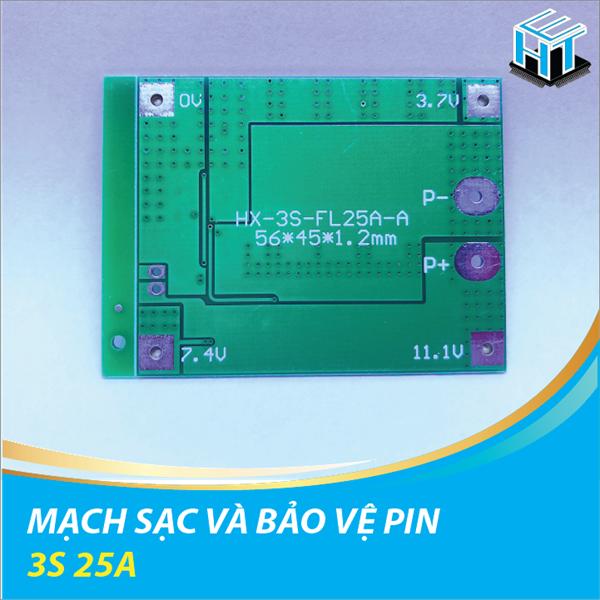

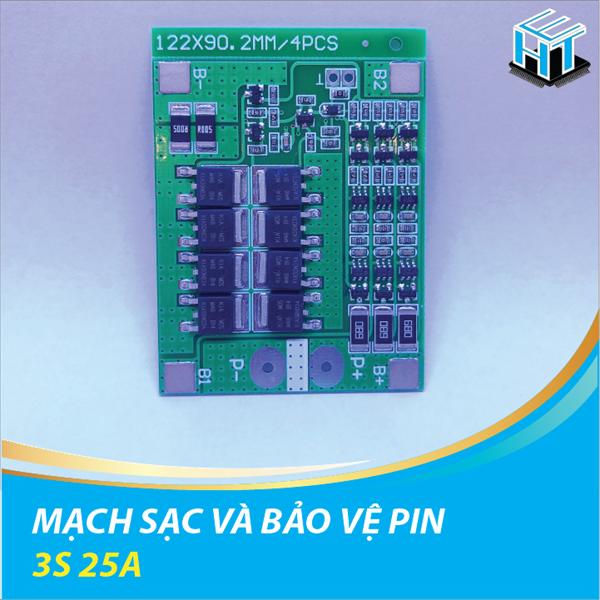

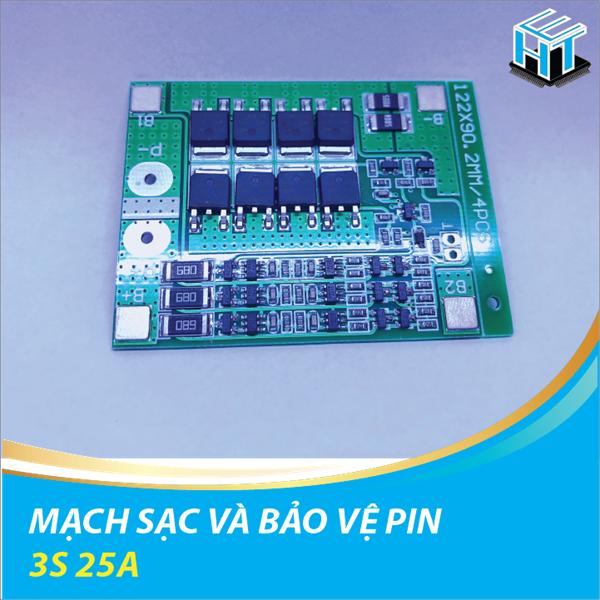

MẠCH SẠC XẢ VÀ BẢO VỆ PIN 3S 25A

THÔNG TIN SẢN PHẨMMạch sạc xả bảo vệ pin 3s 25A được sử dụng để sạc 3 cell pin 18650 mắc nối tiếp, mạch có tính năng sạc riêng rẽ cho từng cell, tự động ngắt khi đầy, bảo vệ chập nguồn, quá áp và dưới áp.Thông số kỹ thuậtModel: HX-3S-FL25A-AĐiện áp quá tải: 4.25-4.35v ± 0.05vKích thước: 56 * 45 * 4.0mm Over-xảPhạm vi điện áp: 2.3-3.0 v ± 0.05 vLàm việc hiện tại: 0-25ANhiệt độ làm việc: -40 — + 50°CDòng điện tức thời: 35-40AĐiều kiện bảo quản: -40 – +80°CQuiescent hiện tại: ít hơn 30uA hiệu quả cuộc sống: hơn 30,000 giờKháng nội bộ: ít hơn 100mΩ ngắn mạch bảo vệ: bảo vệ, chậm trễ tự phục hồi.Kích thước bảng bảo vệ là 56 * 45 * 4.0mm, các thành phần là chip bảo vệ 2110-CB + IC cân bằng hồng ngoại BB3A và AOD472 * 8 hoặc AOD452 * 8Lưu ý: Đối với các sản phẩm xả trên 3A, khả năng xả của pin phải lớn hơn 3C.Công thức tính toán phóng đại:Pin 1C, dung lượng pin 2000mAh = 2Ah * 1C = 2A dòng điện làm việcPin 3C, dung lượng pin 2000mAh = 2Ah * 3C = 6A dòng điện làm việcTrong việc sử dụng pin sẽ nóng, tốc độ pin không được áp dụng, tình trạng này không được sử dụng trong một thời gian dài, pin sẽ bị hỏng nhanh chóng.Lưu ý 1: Theo đúng sơ đồ nối dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B +), không cố ý đoản mạch!Lưu ý 2: Sau khi dòng được kết nối, nó cần phải được sạc trước khi nó sẽ có đầu ra.Lưu ý 3: 3 pin lắp ráp trong loạt, đảm bảo rằng điện áp pin của từng giống nhau, nếu không giống nhau, xin vui lòng điền lại các tế bào cá nhân trong loạt trong mỗi nhóm. Trong thử nghiệm xả, pin với điện áp giảm nhanh nhất là pin yếu.Đối với một số khách hàng có nền tảng điện tử yếu, hãy giải thích: Không pha pin tốt và pin yếu! Càng gần công suất / sức đề kháng bên trong của 3 pin càng tốt! (Hiệu quả của 2 pin tốt + 1 pin yếu) = 3 sử dụng pin kém).Các tính chất của bảng bảo vệ pin lithium:Model: HX-3S-FL25A-AĐiện áp quá tải: 4.25-4.35v ± 0.05vKích thước: 56 * 45 * 4.0mm Over-xảPhạm vi điện áp: 2.3-3.0v ± 0.05vLàm việc hiện tại: 0-25ANhiệt độ làm việc: -40 — + 50°CDòng điện tức thời: 35-40AĐiều kiện bảo quản: -40 – +80°CQuiescent hiện tại: ít hơn 30uA hiệu quả cuộc sống: hơn 30,000 giờKháng nội bộ: ít hơn 100mΩ ngắn mạch bảo vệ: bảo vệ, chậm trễ tự phục hồi.Kích thước bảng bảo vệ là 56 * 45 * 4.0mm, các thành phần là chip bảo vệ 2110-CB + IC cân bằng hồng ngoại BB3A và AOD472 * 8 hoặc AOD452 * 8SƠ ĐỒ KẾT NỐI MẠCH SẠC XẢ VÀ BẢO VỆ PIN 3S 25A:Mạch sạc xả và bảo vệ pin 3s 25A
