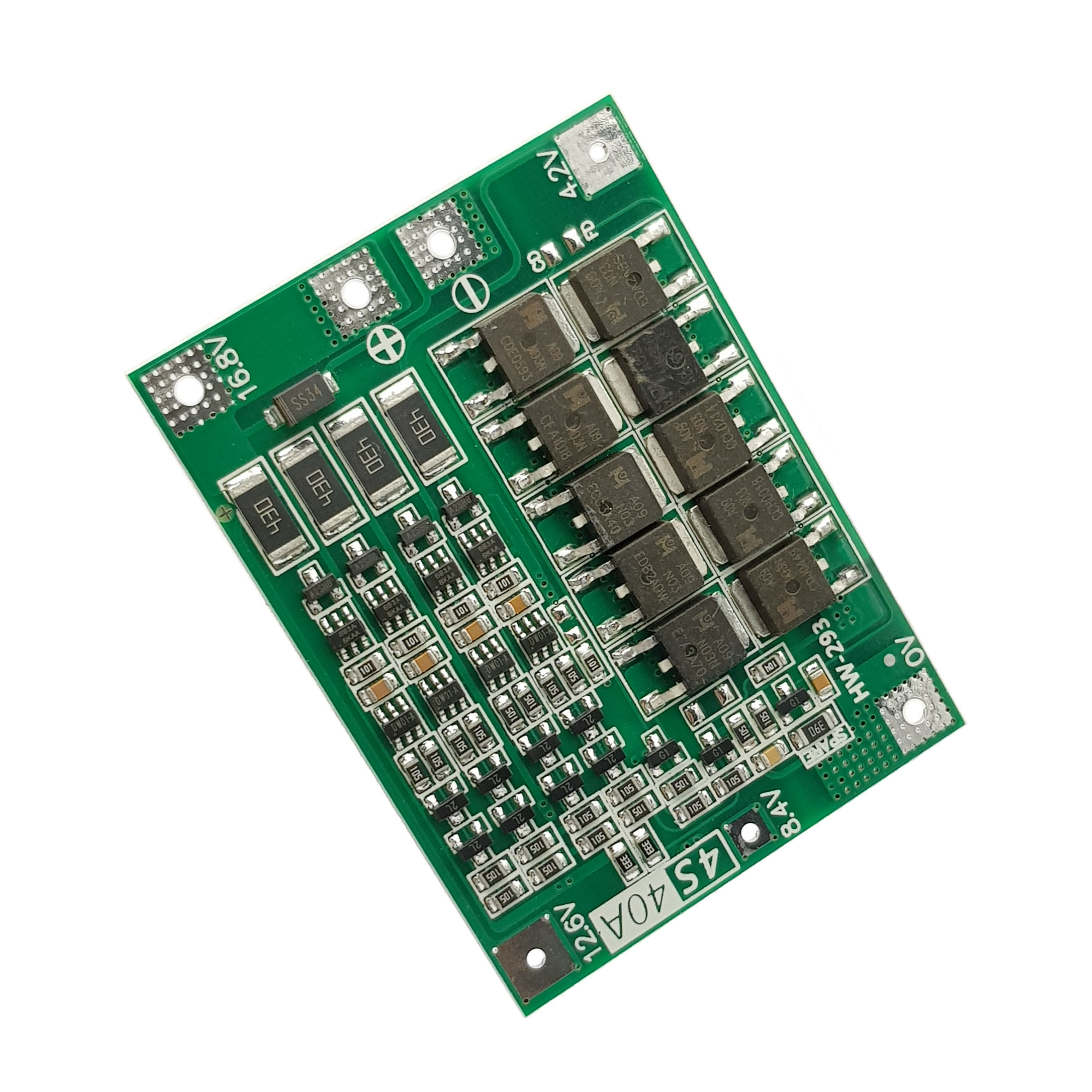

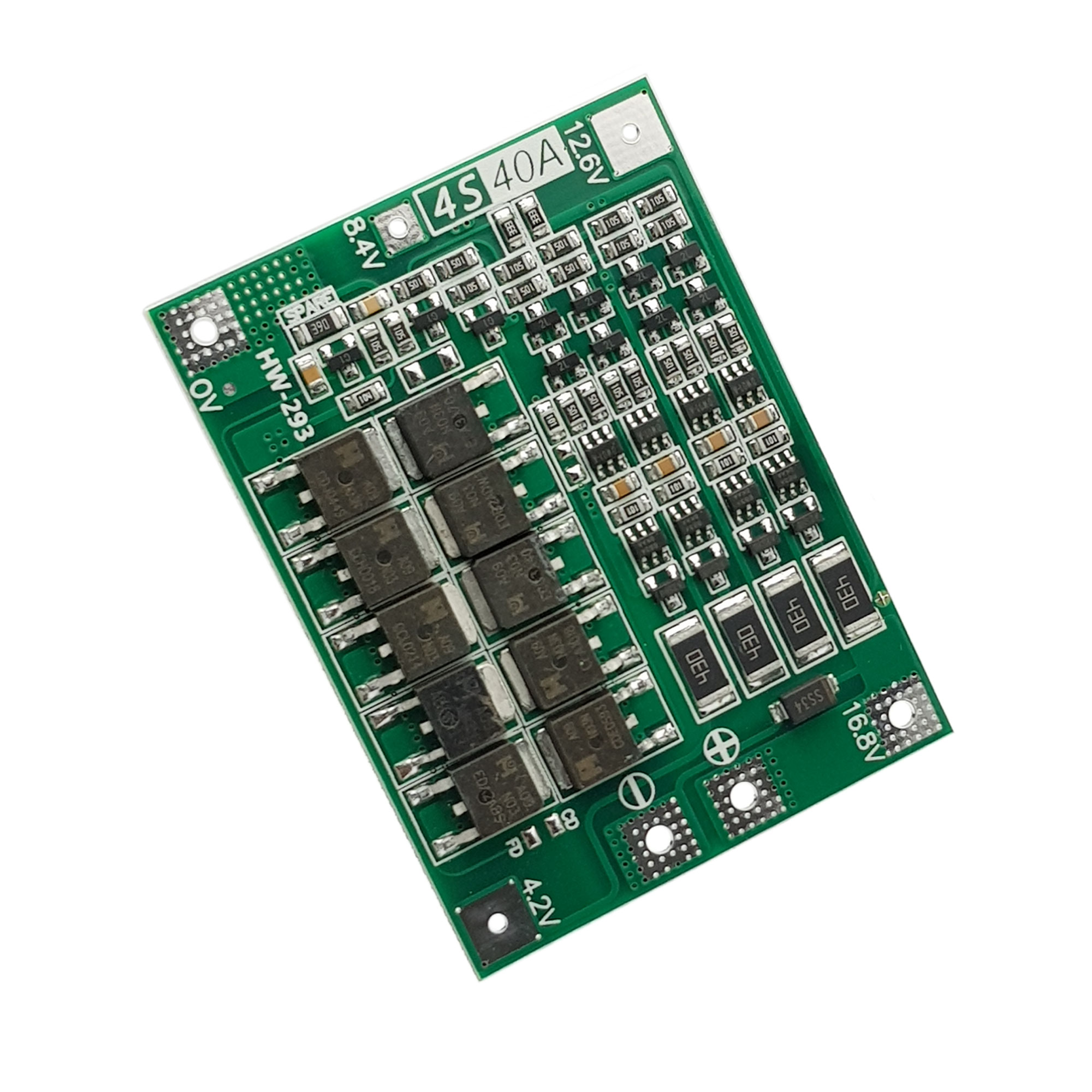

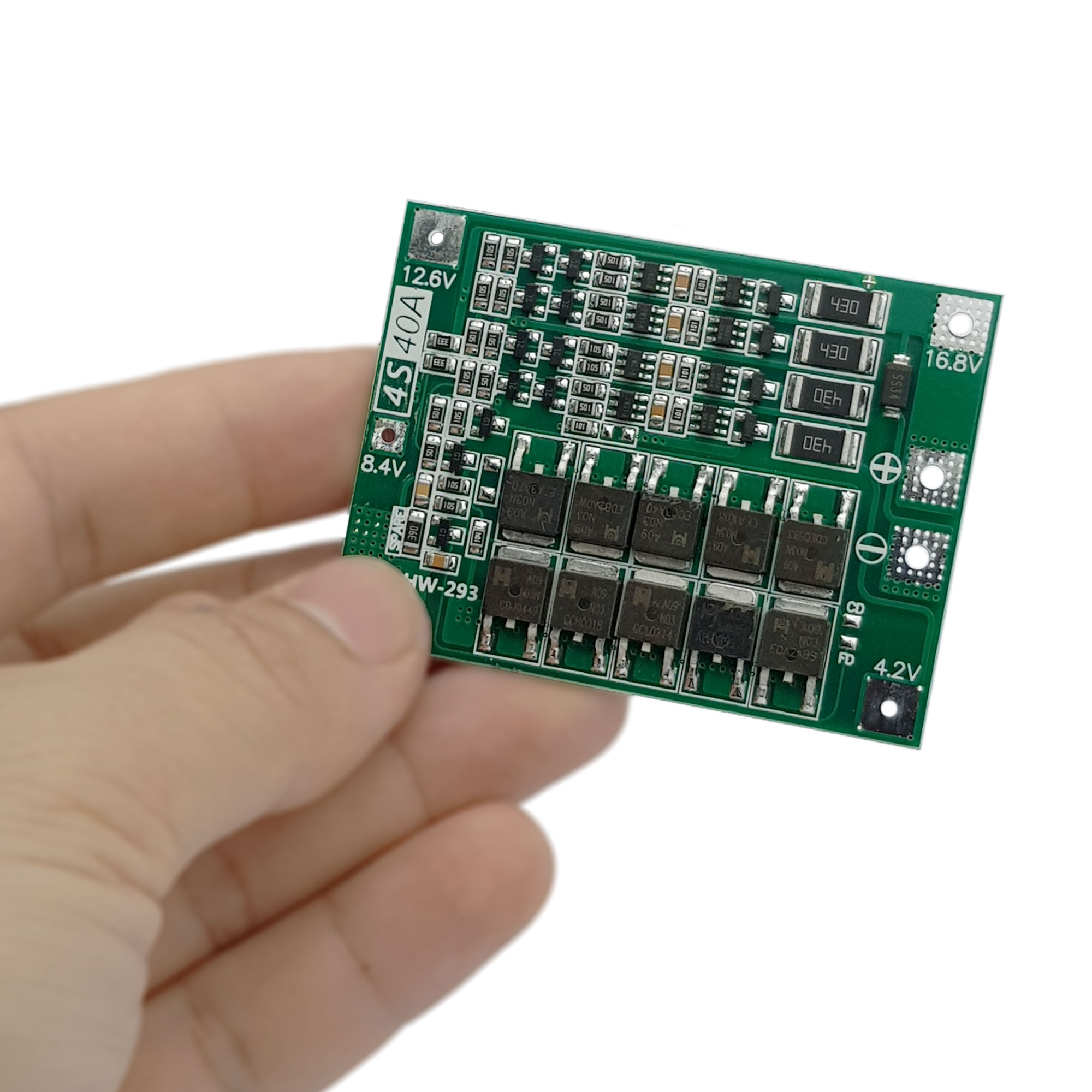

Mạch sạc và bảo vệ pin 4S 40A

• Chi tiết sản phẩm

Mạch sạc và bảo vệ pin 4S 16.8V 40A có chức năng sạc/xả và tự cân bằng 4 pin 18650 đấu nối tiếp.

Sản phẩm được sử dụng trong các khối pin dùng trong máy khoan điện, máy cắt điện, đèn pin cầm tay, sạc dự phòng, pin các sản phẩm DIY khác…

Phạm vi ứng dụng: Pin lithium có điện áp danh định là 3.6V và 3.7V (bao gồm 18650, 26650, pin lithium polymer)

THÔNG SỐ KỸ THUẬT

• Mạch sạc có cân bằng 4S
• Điện áp sạc: 16.8V – 18.1V
• Dòng xả liên tục (giới hạn trên): 40A (Nếu môi trường tản nhiệt không tốt, vui lòng giảm dòng tải)
• Dòng sạc liên tục (giới hạn trên): 20A

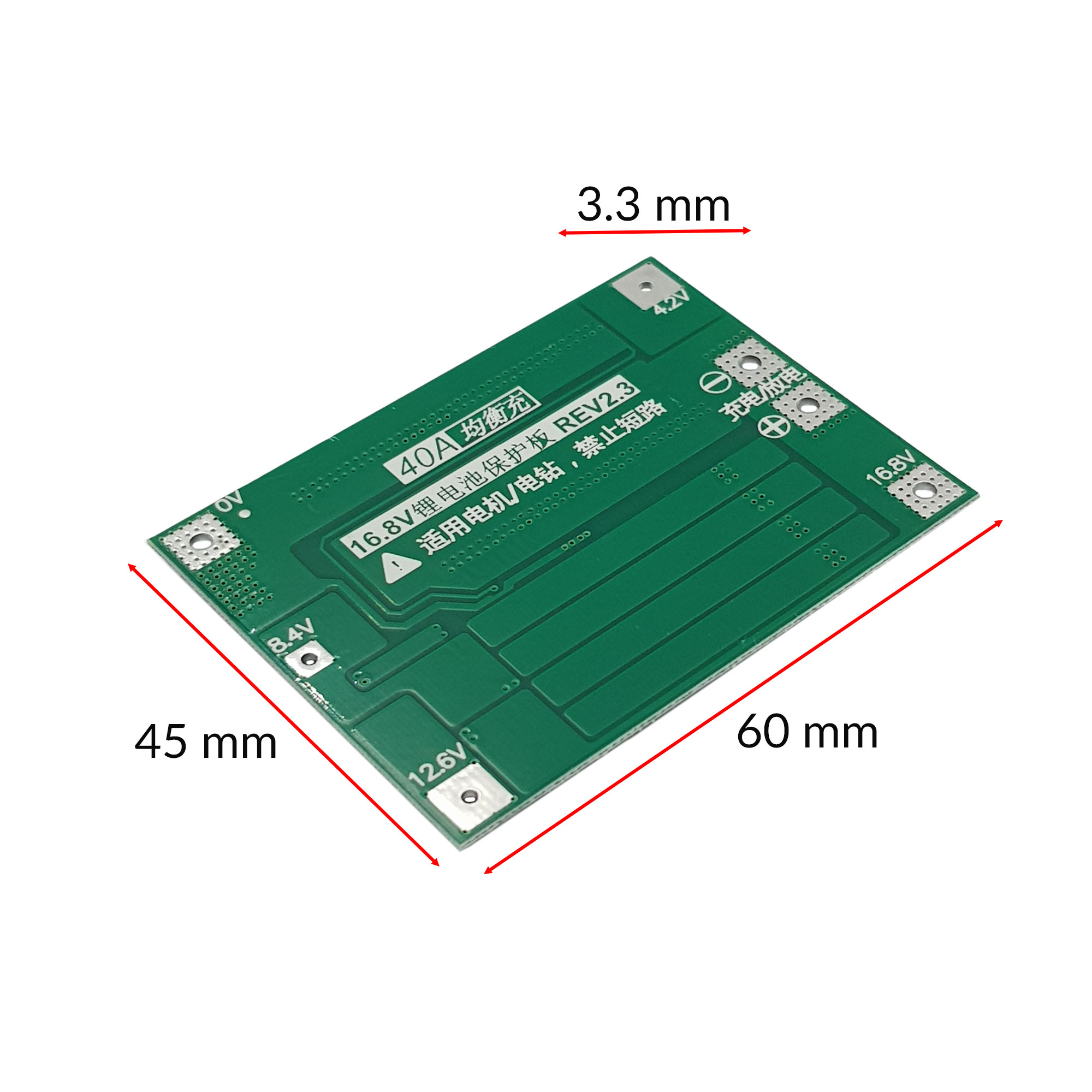

• Kích thước sản phẩm: 46 * 60 * 3,4mm
• Trọng lượng sản phẩm: 10,3g

Lưu ý:

• Sạc cân bằng chỉ là tính năng phụ trợ
• Cố gắng không trộn pin tốt và pin kém! (lý tưởng nhất là các pin có cùng nội trở giống nhau)
• Công suất / điện trở trong của 4 pin càng gần thì càng tốt Hiệu quả của việc sử dụng pin kém = hiệu quả của việc sử dụng 4 pin kém
• Lưu ý 1: Khởi động thành công máy khoan cần 4 pin năng lượng 15C-20C hoặc 8 pin điện 10C-15C (18650 thông thường không thể khởi động máy khoan !!).
• Lưu ý 2: Tuân thủ nghiêm ngặt hệ thống dây điện của sơ đồ 0V, 4.2V, 8.4V, 12.6V, 16.8V, không nối đoản mạch.
• Lưu ý 3: Khi mang tải loại động cơ chổi than, hãy thử kết nối một tụ điện không phân cực (chịu được điện áp trên 25V, công suất 10uF-100uF) song song với các cực dương và cực âm của động cơ để ngăn điện áp tăng vọt ngược do động cơ gây ra hoặc không được bảo vệ Phá vỡ ống MOS.
• Lưu ý 4: Khi kết nối 4 nhóm pin nối tiếp, vui lòng đảm bảo rằng điện áp của từng nhóm pin là như nhau.

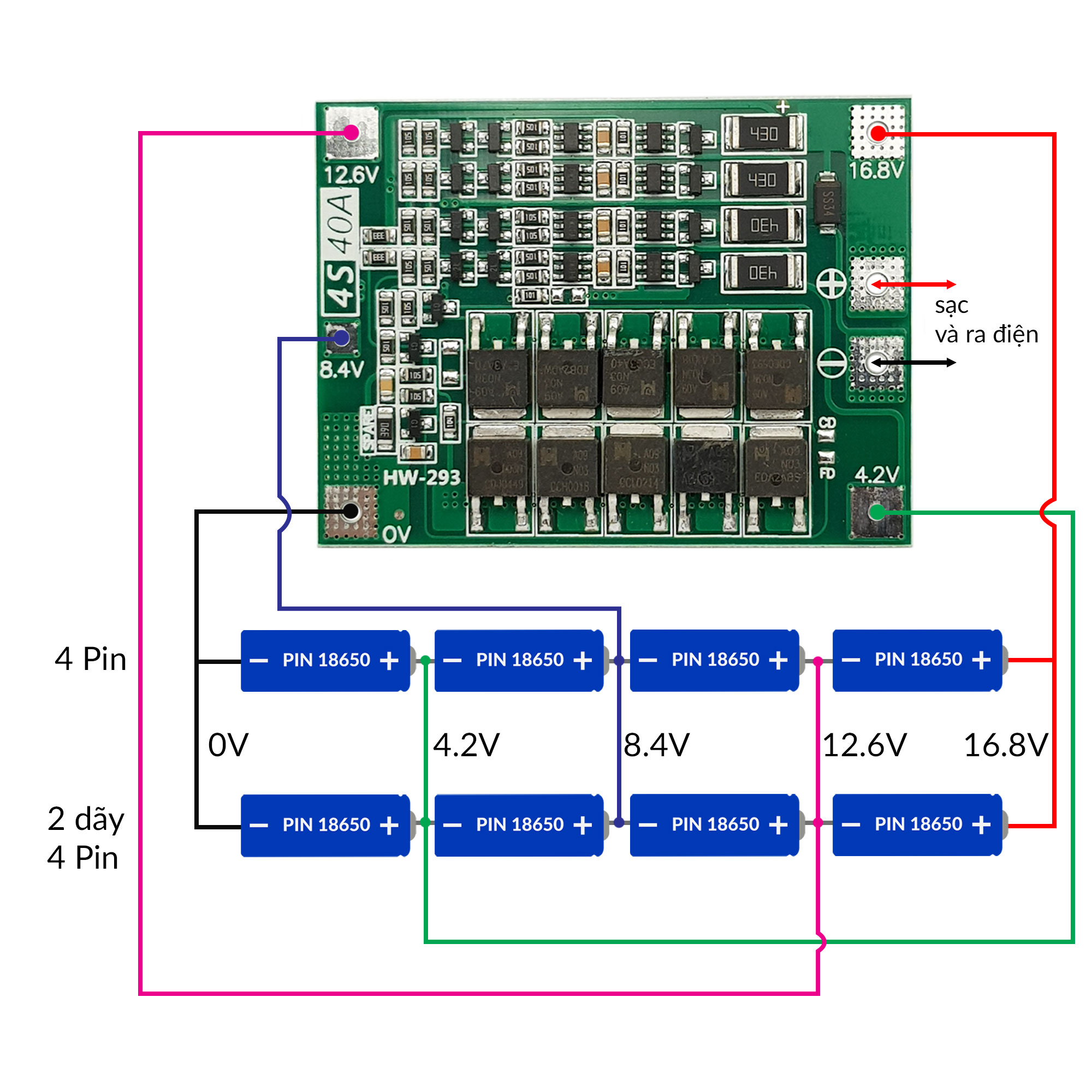

Sơ đồ kết nối mạch sạc và bảo vệ pin 4S 40A
