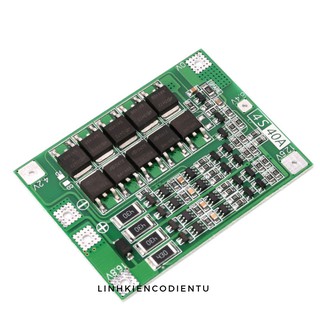

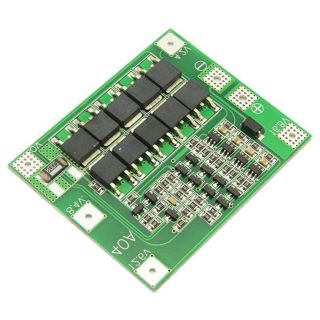

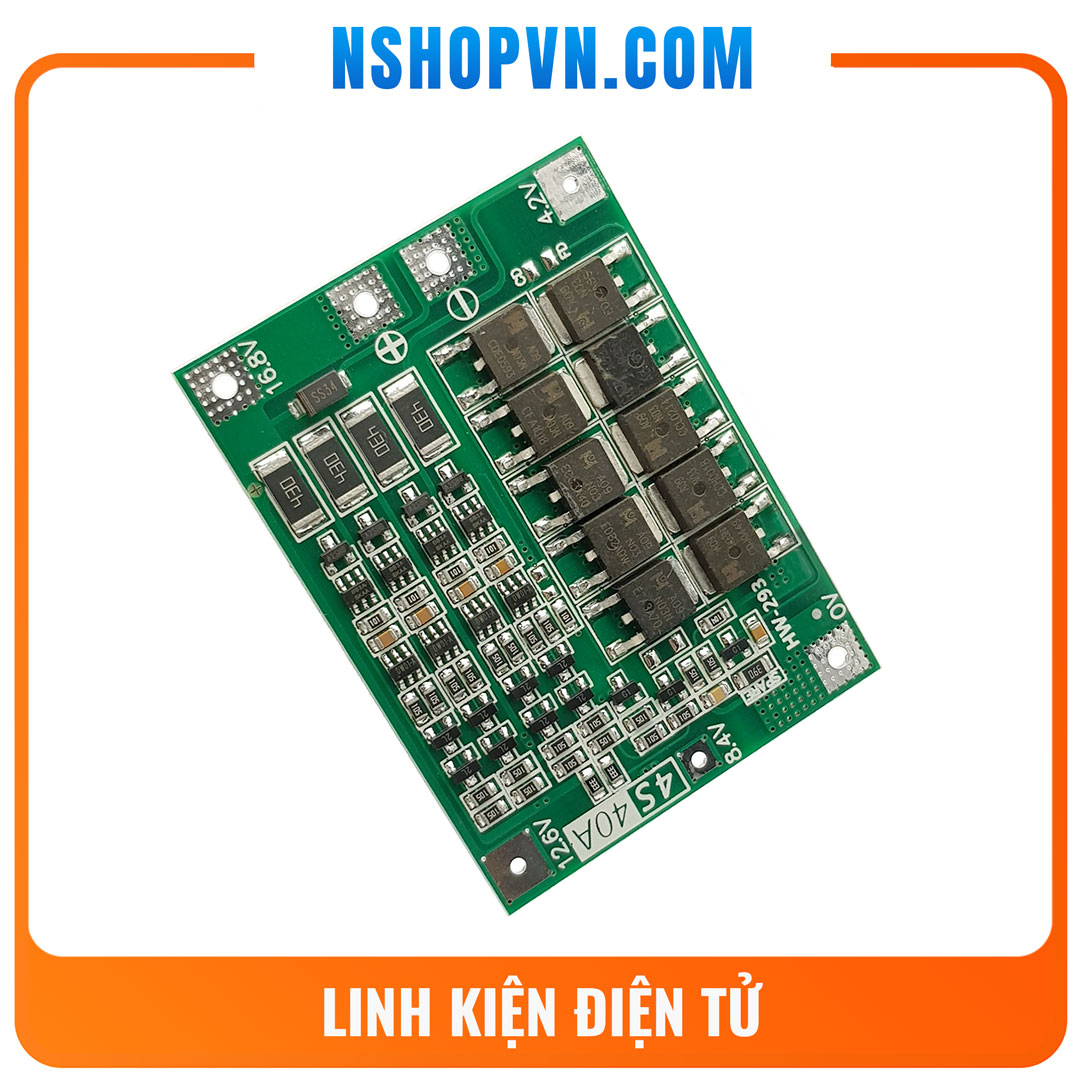

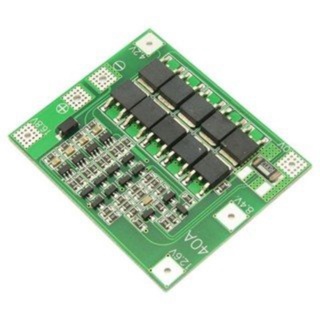

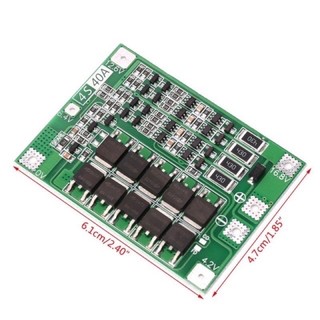

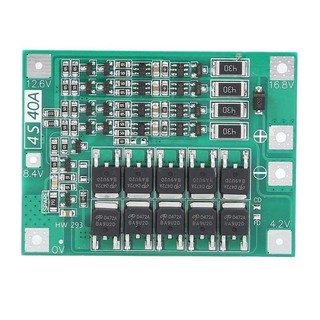

Mạch sạc pin 4S - 40A

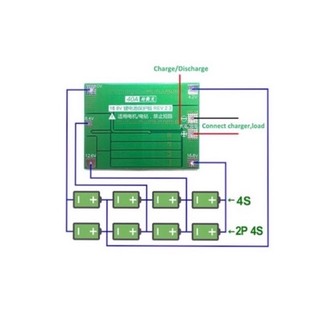

Mạch sạc bảo vệ cell Li-ion 4S - 14v4 - 40A, dùng được cho pin máy khoan và các thiết bị dùng pin 14.4v 14.8v, 4 cell nối tiếp. Thông số mạch: - Sử dụng sạc: 16.8V - 17.2V - Điện thế xả cạn: 14.4v - Điện thế sạc đầy: 16.8v - Dòng xả liên tục (hoạt động): 40A - Dòng xả quá tải (tức thời): 90A - Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa,... có mức điện thế từ 14.46 - 14.8v. - Chức năng mở tự động khi mạch ngắt quá tải (Auto Recovery). - Số cell sử dụng: 4 cell Li-ion hoặc 4 cặp (8 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (12, 16 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn. Khuyến nghị: - Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Nếu đóng 4S-1P (4 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Nếu đóng 4S-2P (4 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế. - Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch. - Hàn theo thứ tự từ B- (0V), 4.2V, 8.4V, 12.6V và B+ (16.8V). - Các chân - và + là 2 đường ra Tảivà cũng là 2 đường Sạc vào. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
