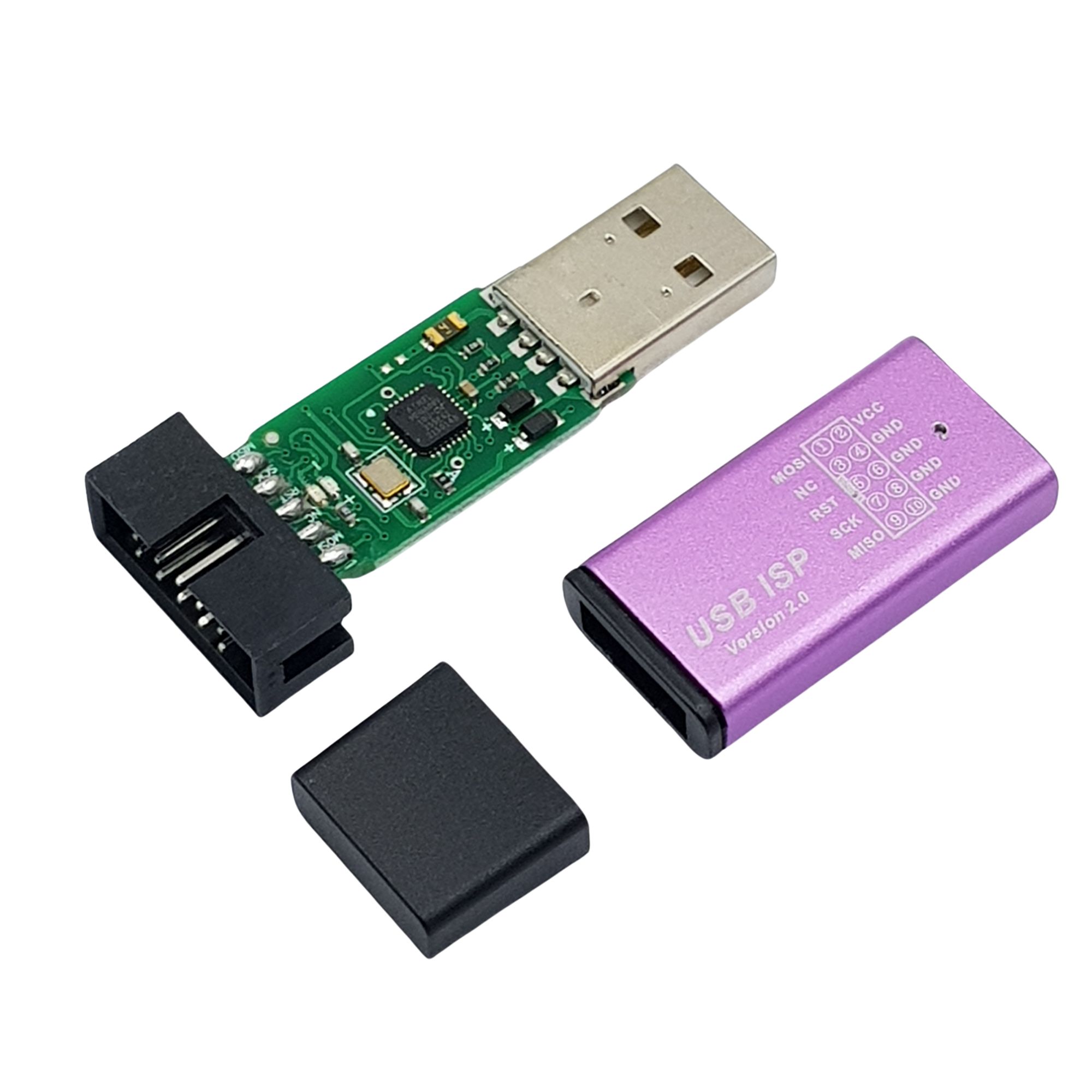

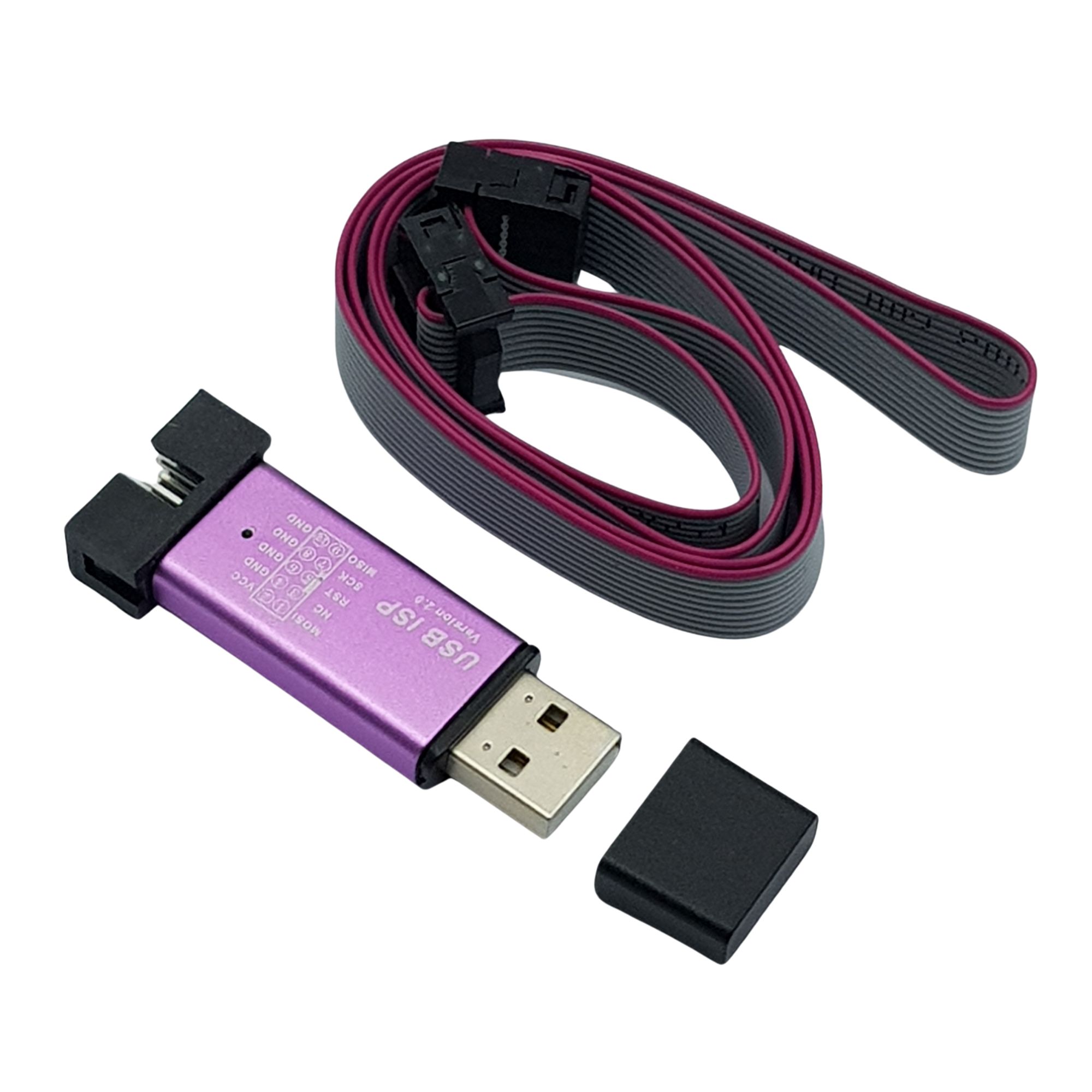

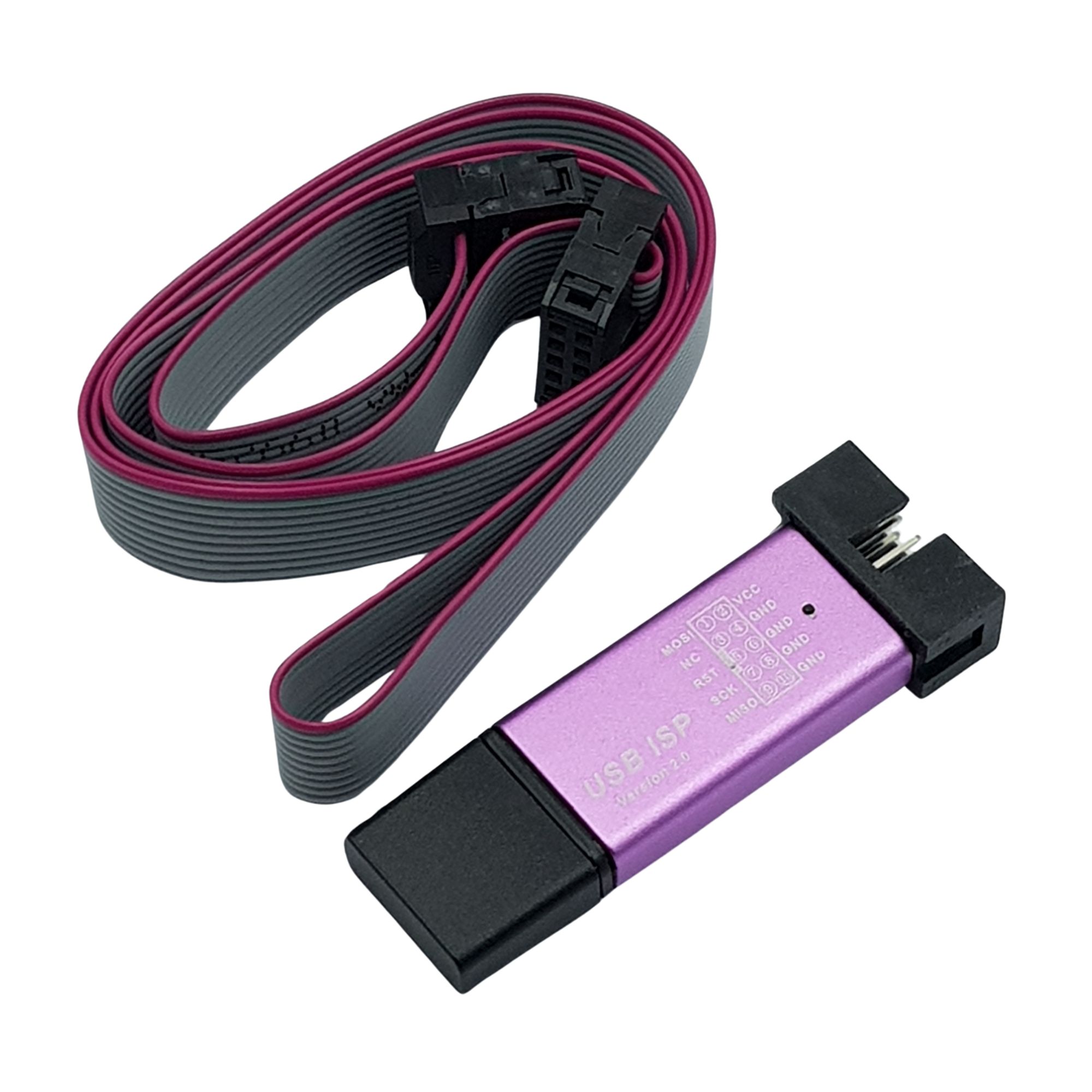

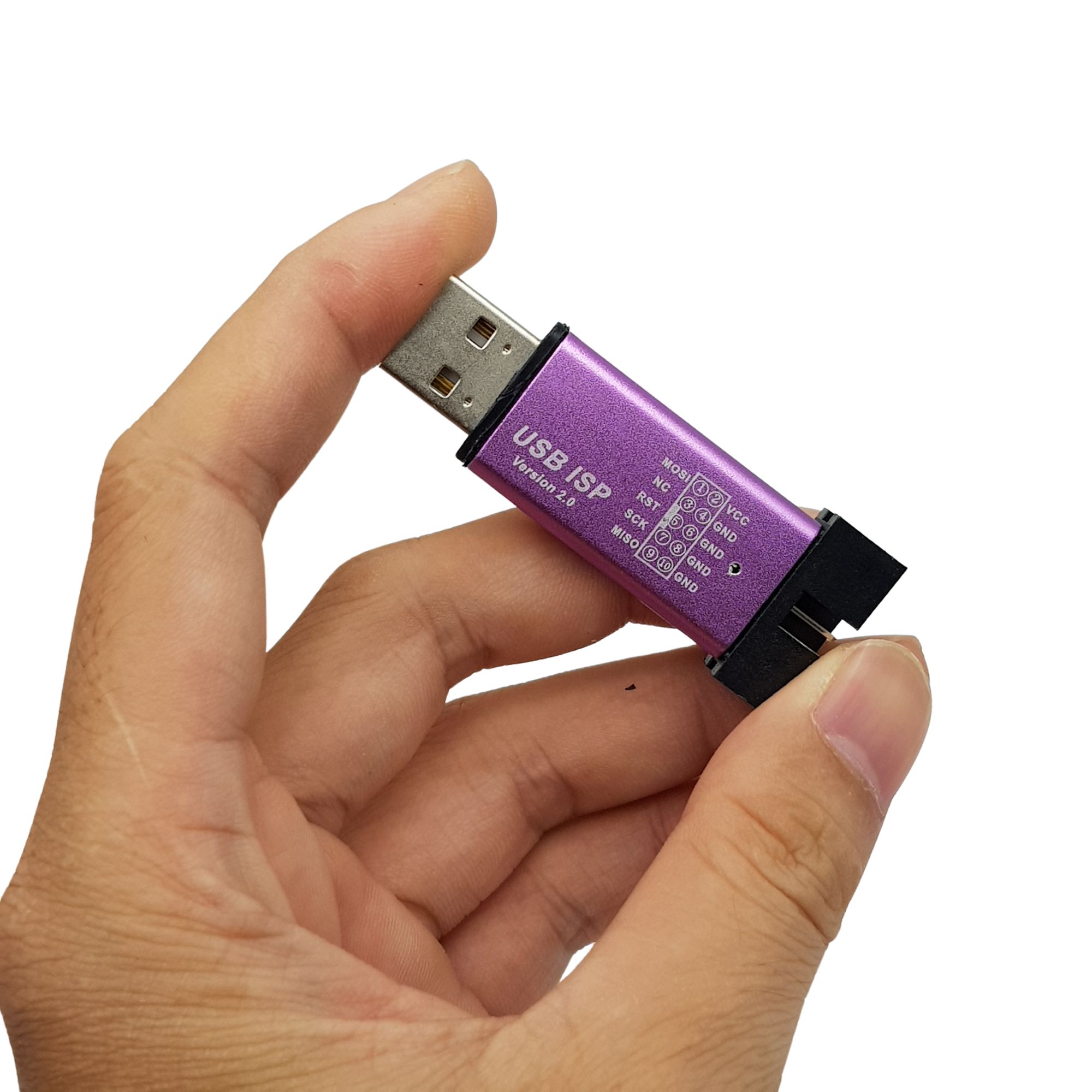

Mạch nạp AVR ISP USBasp vỏ nhôm

Chi tiết sản phẩm

Mạch nạp Avr Isp Usb_Asp vỏ nhôm là phiên bản nạp tốc độ cao cho AVR Và 89S. Mạch nạp này chạy trên tích hợp trên WinXP,WIN7, và Win8

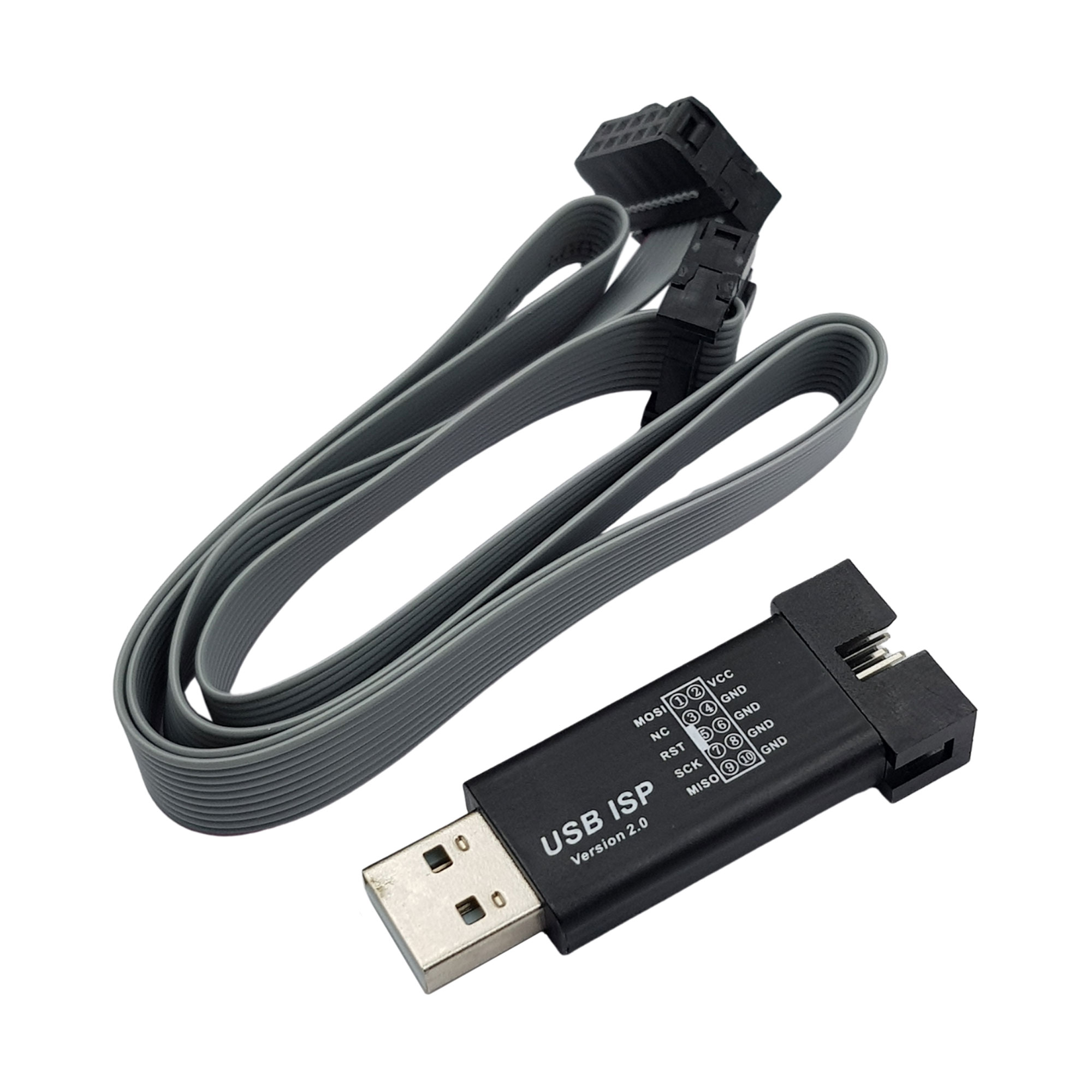

Vỏ nhôm có màu sắc ngẫu nhiên

Thông số kỹ thuật của Mạch nạp Avr Isp Usb_Asp vỏ nhôm

• Mạch nạp usb asp chuyên nạp cho dòng Vi điều khiển AVR.
• Giao tiếp và cấp nguồn qua cổng USB 5VDC.
• Cổng nạp chuẩn ISP 10 pins.
• Hỗ trợ set Fuse bit.
• Onboard ATMega8(L).
• Onboard over-current protection.
• 3.3V and 5V logic level Selection jumper (JP1)
• Self program (firmware update) jumper (JP2)
• Clock Speed control Jumper (JP3)
• USB Type A connector for directly pluging in to PC USB port
• On board power and programmer status LEDs
• Supported OS: Windows 8, Windows 7, Works under multiple platforms. Linux, Mac_OS_X and Windows are tested.

Tiny seris

• ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25
• ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84
• ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200
• AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88
• ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162
• ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168
• ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324
• ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290
• ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645
• ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128
• ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561
• AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3
• AT89S51, AT89S52

Sơ đồ chân của Mạch nạp Avr Isp Usb_Asp vỏ nhôm

• Nạp cho epprom 24Cxx
• (RST)MCLR-Not Connect
• VDD-Vcc
• GND-Vss
• (MISO)PGD – Not Connect
• (SCK)PGC -SCL
• (MOSI)AUX-SDA

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.
