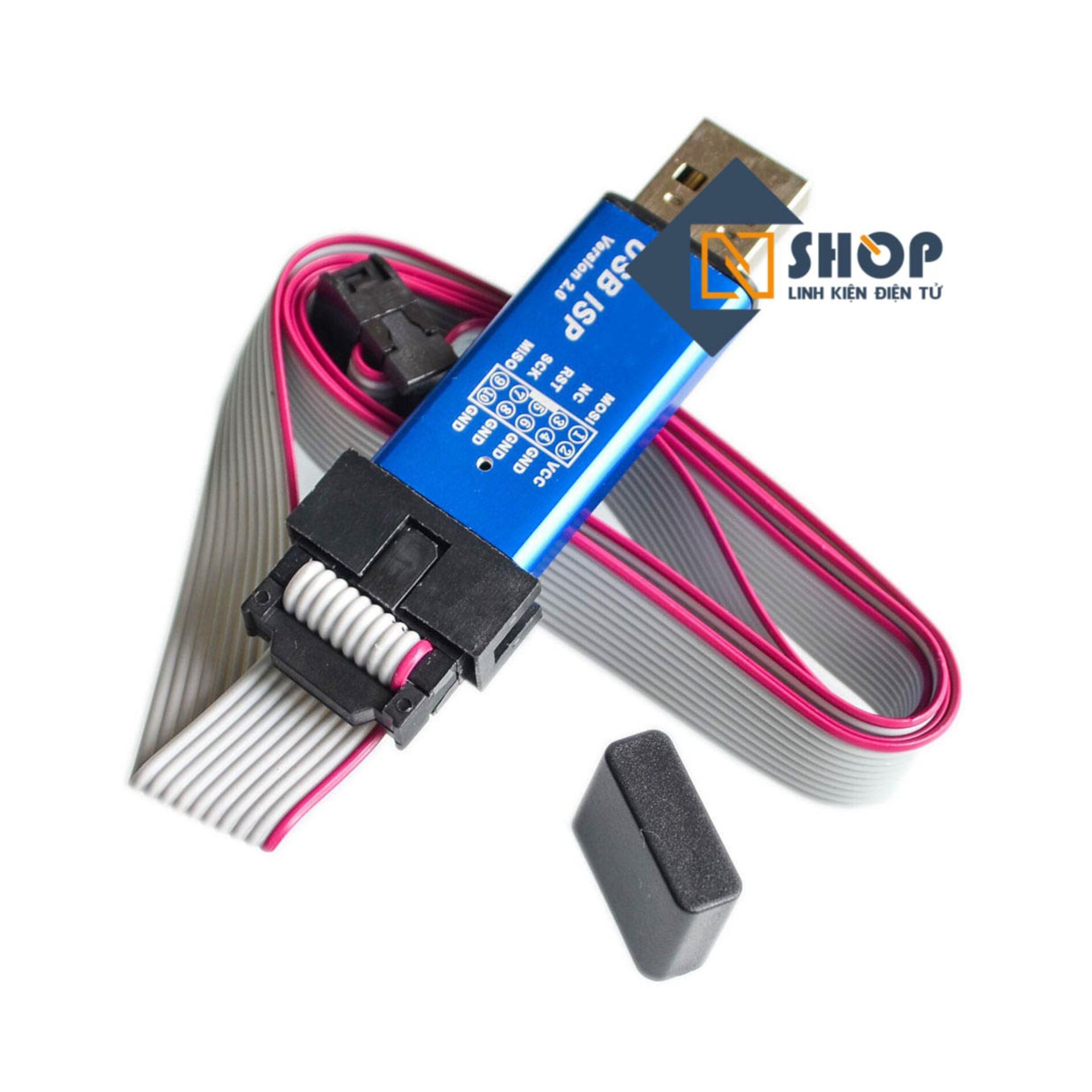

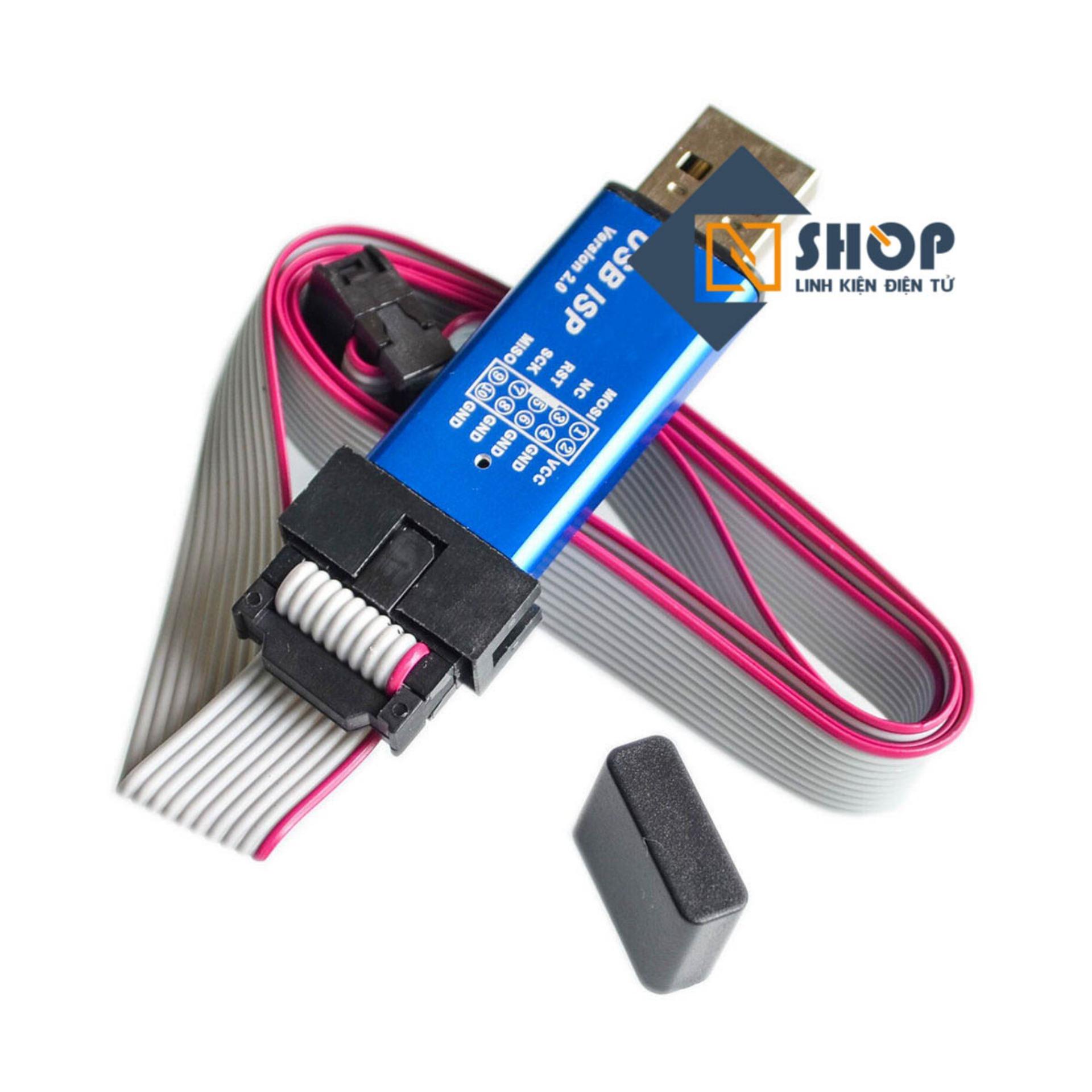

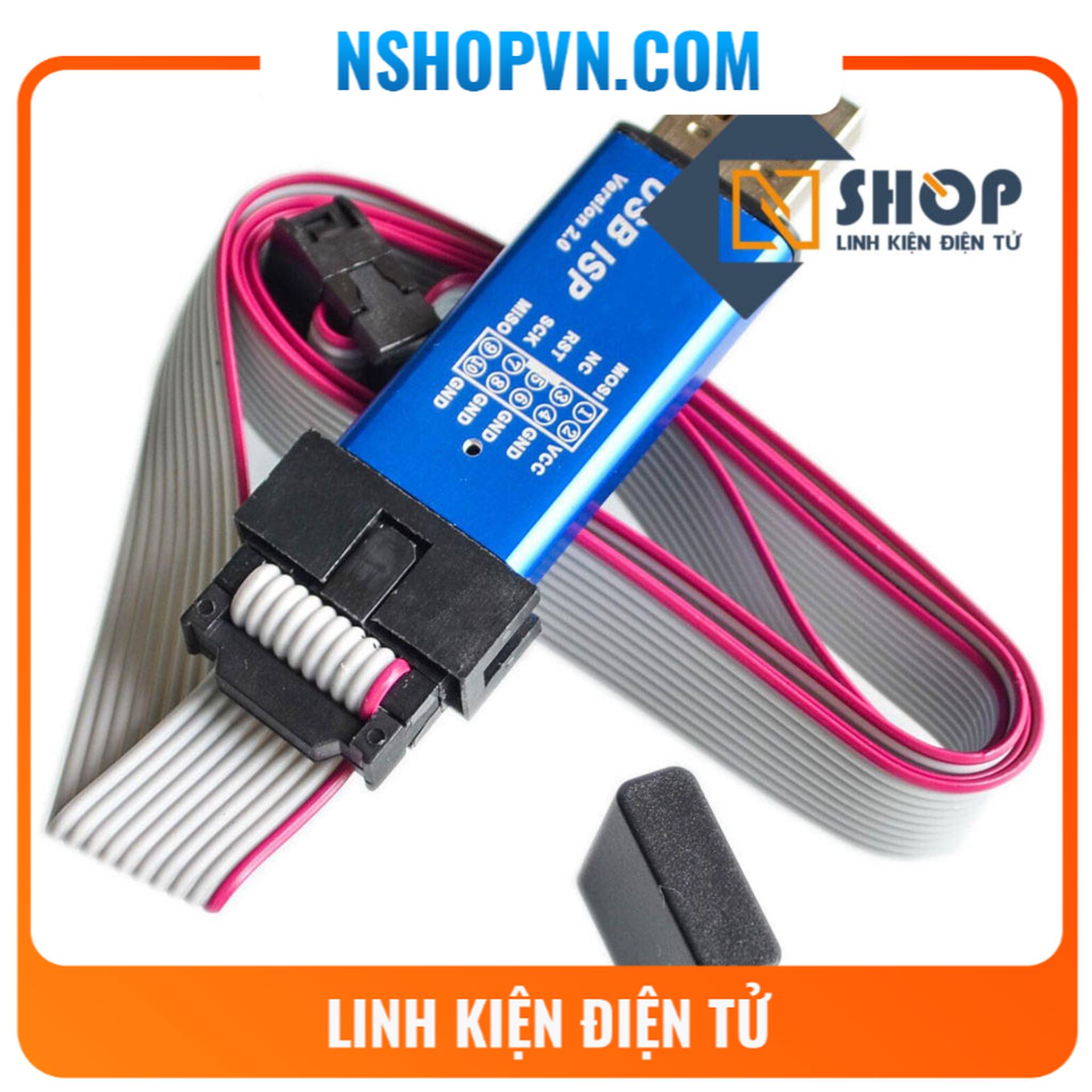

Mạch nạp AVR ISP USBasp vỏ nhôm

Mạch nạp Avr Isp Usb_Asp vỏ nhôm là phiên bản nạp tốc độ cao cho AVR Và 89S. Mạch nạp này chạy trên tích hợp trên WinXP,WIN7, và Win8.

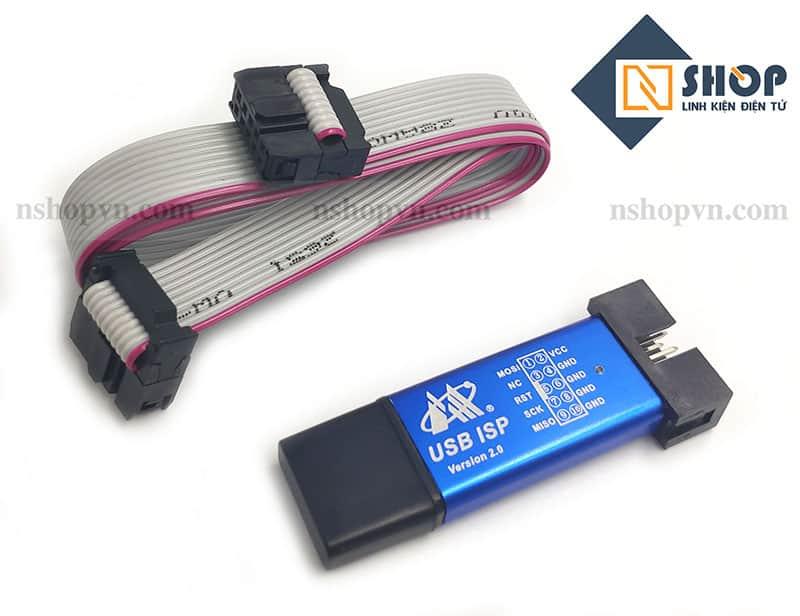

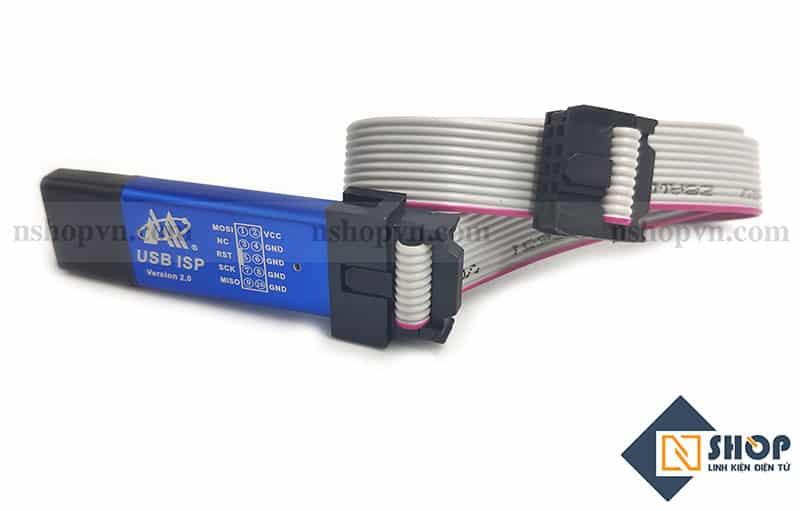

HÌNH THỰC TẾ

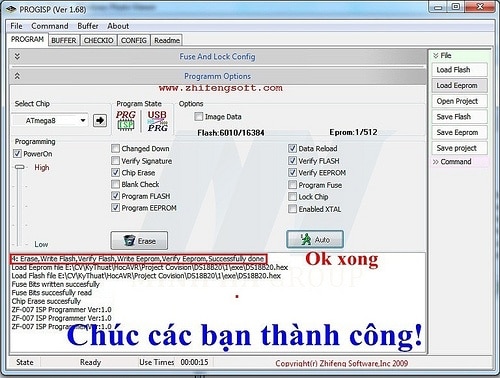

Bước 9: Hoàn thành. Khi có dòng chữ:Erase, Write Flash, Verify Flash, Verify Eeprom, Successfully donetức là bạn đã nạp xong chương trình

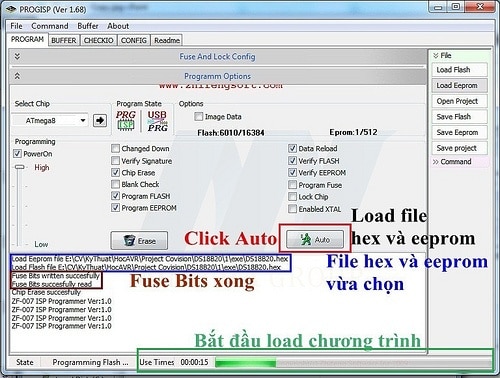

Bước 8:Load chương trình. Click Auto: Để load chương trình bạn vừa chọn.

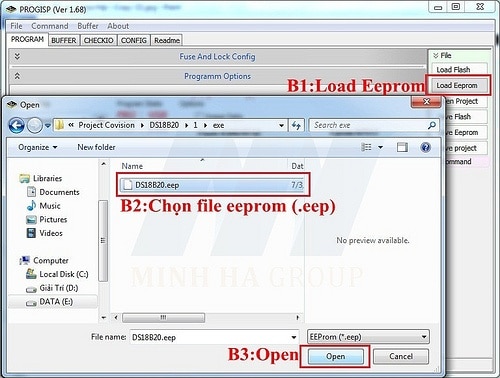

Bước 7: Nạp chương trình Eeprom(nếu có)

-1: ClickLoadEeprom

-2: Tìmfile eep trong chương trình của bạn

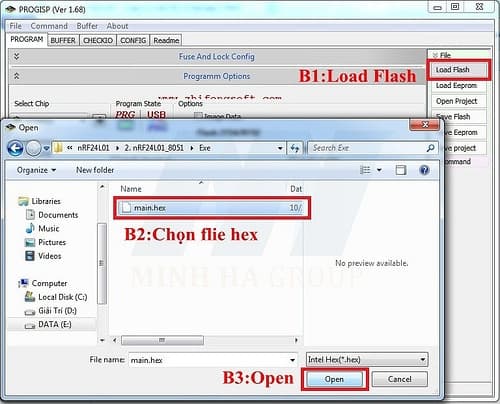

Bước 6:Nạp chương trình FLASH.

-1: ClickLoad Flash

-2: Tìmfile hex trong chương trình của bạn

-3: Openthôi

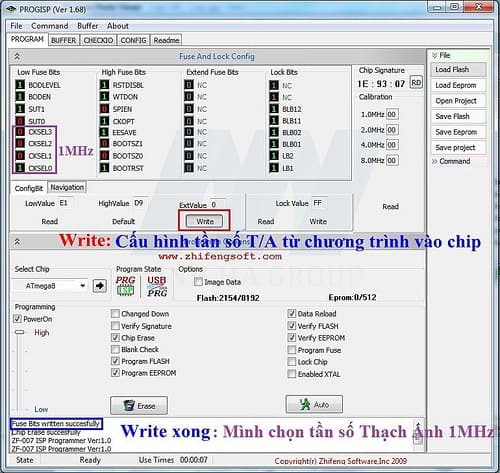

Bước 5.5: Write: Cấu hình tần số Thạch Anh từ chương trình vào chip. Trong code của mình, mình sử dụng tần số Thạch Anh 1MHz nên mình chọn CKSEL0=1 và WTDON=1 sau đó là Write:

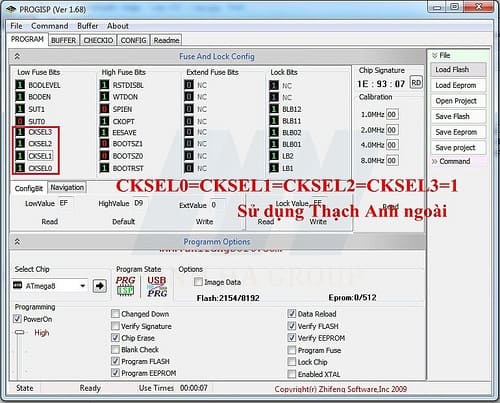

B5.4.5: CKSEL0=CKSEL1=CKSEL2=CKSEL3=1: Sử dụng Thạch Anh ngoài

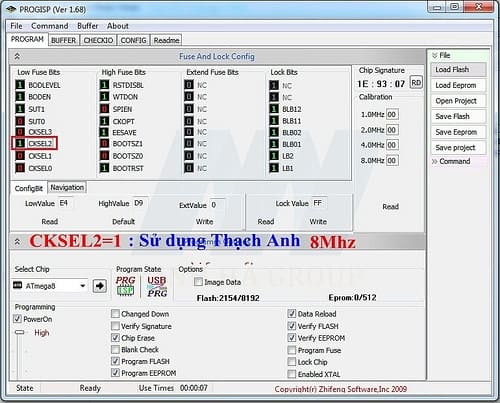

B5.4.4:CKSEL2=1: Sử dụng thạch anh8MHz

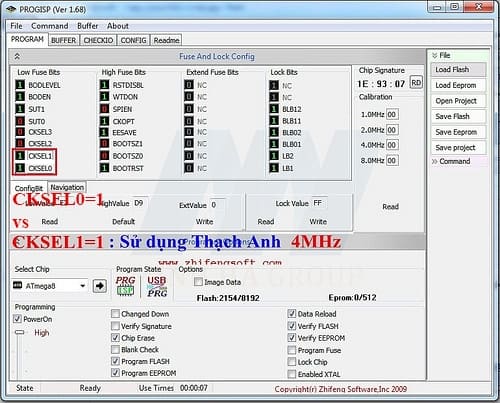

B5.4.3: CKSEL0=1 vàCKSEL1=1: Sử dụng thạch anh4Mhz

B5.4.2:CKSEL1=1: Sử dụng thạch anh2Mhz

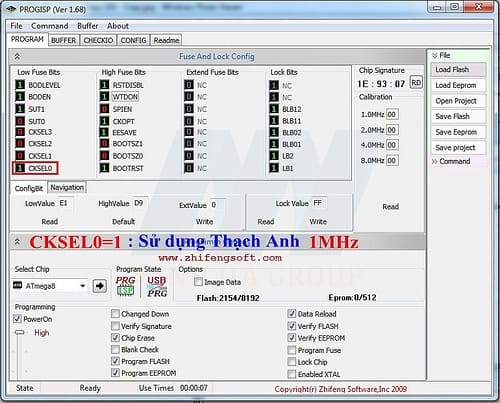

B5.4: Cấu hình Thạch Anh(Trong code của bạn sử dụng tần số Thạch Anh nào thì bạn phải cấu hình đúng như vậy) 5.4.1:CKSEL0=1: Sử dụng Thạch Anh1 MHz

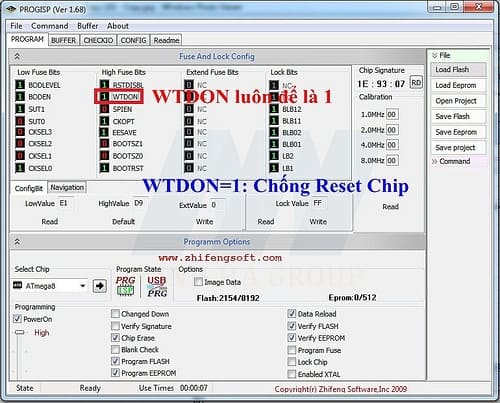

B5.3:WTDON:WTDON luôn để là 1 khi cấu hình ”Fuse And Lock Config” cho ATmega8 (WTDON =1: Chống Reset chip)

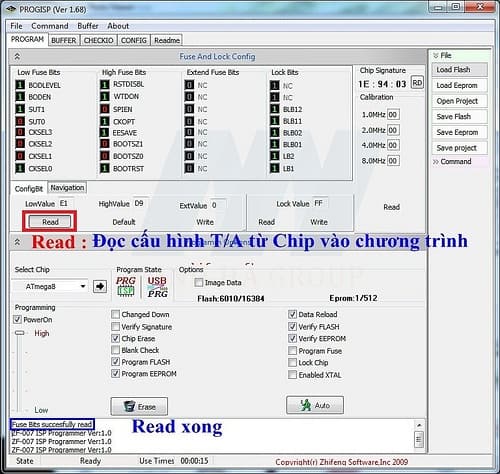

B5.2: Read: Đọc tần số Thạch Anh từ chip vào chương trình.

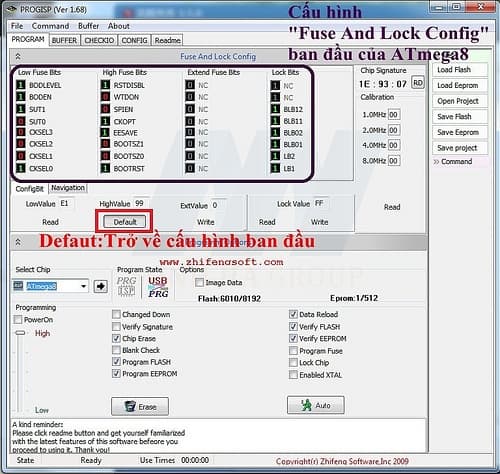

B5.1: Defaut: Trở về cấu hình ban đầu.

Bước 5: Cấu hình “Fuse And Lock Config” của ATmega8(Phần này rất quan trọng với AVR, nếu không rõ sẽ dẫn đến Fuse Bits => Lỗi Chip)

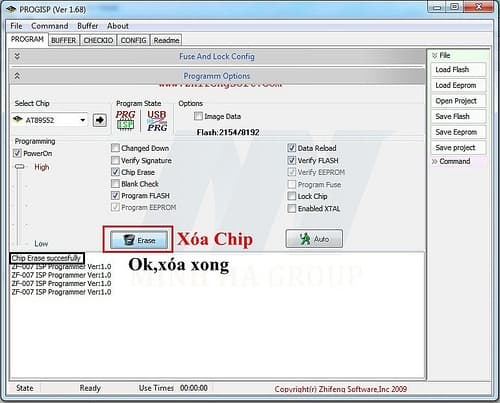

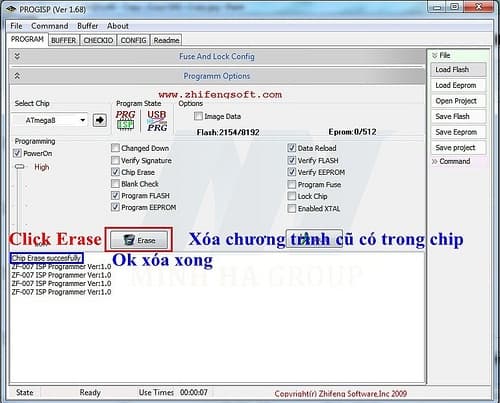

Bước 4: Xóa chip(Xóa chương trình cũ có trong chip)

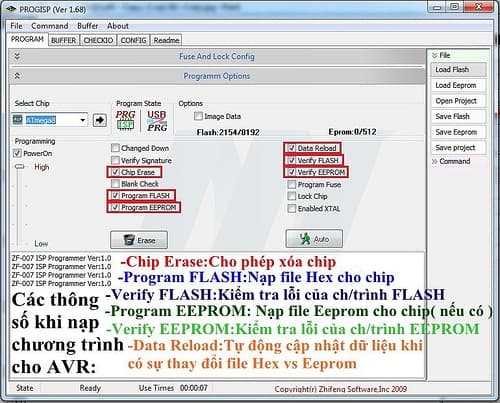

Bước 3: (Mang tính chất giải thích) Các thông số quan trọng khi nạp chương trình cho ATmega8(Thông số quan trọng chương trình sẽtự độngTích (V)khi bạn chọn chip tương ứng,bạn không cần thay đổi gì cả(Bên dưới là giải thích))

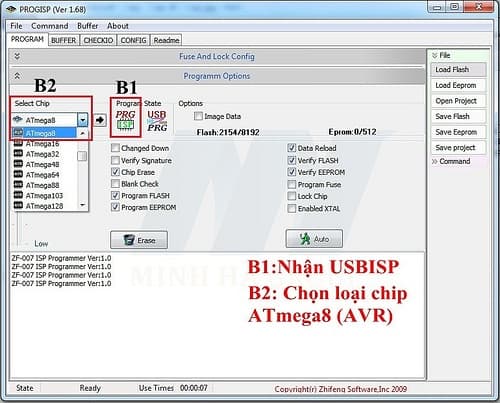

Bước 2:

-1: Chương trình nhận mạch nạp USBISP

-2: Chọn loại chip (ATmega8)

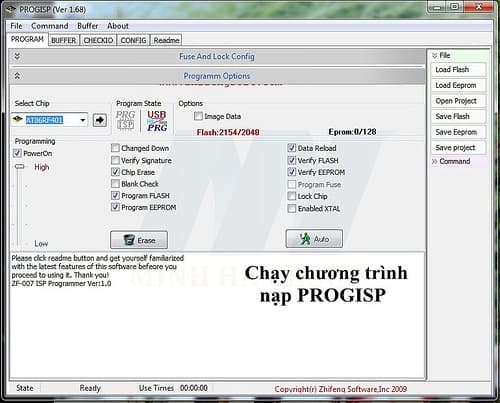

Bước 1: Chạy chương trình nạp Progisp

Điều khác nhau cơ bản giữa ATmega8 vàATmega16 (hoặc 32)là:

– ATmega8 có WTDON (WTDON luôn bằng 1 khi nạp chương trình)

– ATmega16 (hoặc 32) có JTAGEN (JTAGEN cũng luôn bằng 1 khi nạp chương trình )

Nạp chương trình cho AVR

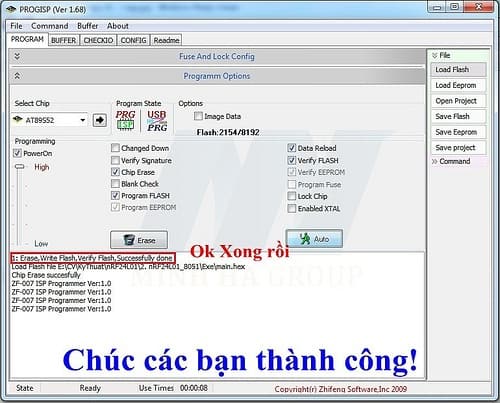

Bước 7: Hoàn thành. Khi có dòng chữ:Erase,Write Flash,Verify Flash, Successfully donetức là bạn đã nạp xong chương trình.

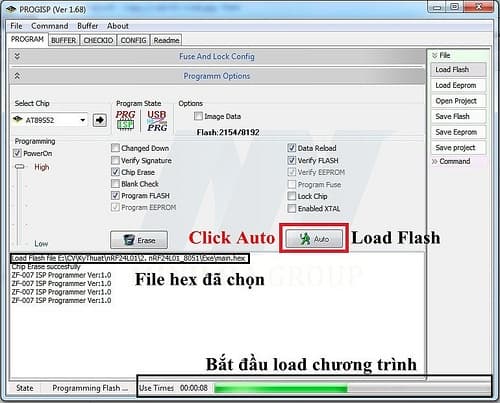

Bước 6: Load chương trình. Click Auto: Để load chương trình bạn vừa chọn.

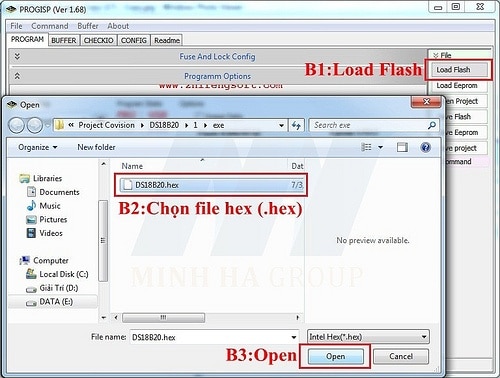

Bước 5: Nạp chương trình.

-1: ClickLoad Flash

-2: Tìmfile hex trong chương trình của bạn

-3: Openthôi

Bước 4: Xóa chip (Xóa chương trình cũ có trong chip).

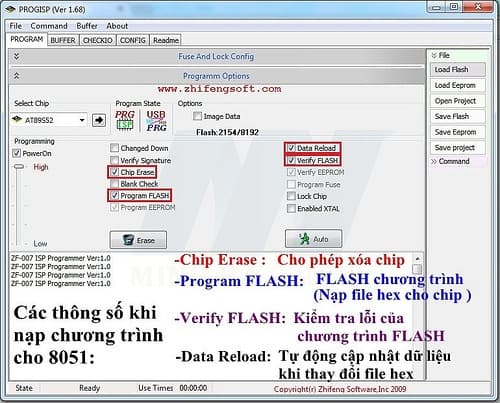

Bước 3: (Mang tính chất giải thích) Các thông số quan trọng khi nạp chương trình cho 8051(Thông số quan trọng chương trình sẽtự độngTích (V)khi bạn chọn chip tương ứng,bạn không cần thay đổi gì cả(Bên dưới là giải thích))

Bước 2:

Bước 1: Chương trình nhận mạch nạp USBISP (hướng dẫn ở video cài driver bên trên)

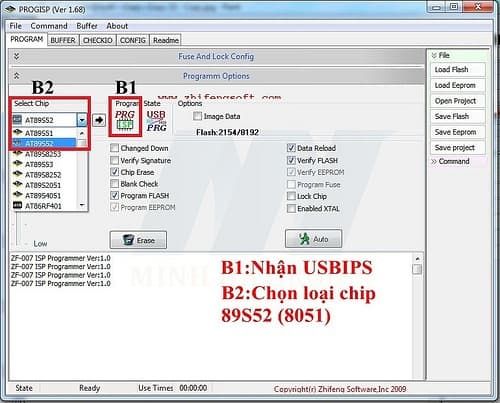

Bước 2: Chọn loại chip (Mình chọn 89S52)

Bước 1: Chạy chương trình nạp Progisp

Nạp chương trình cho 8051

Nạp chương trình

https://www.youtube.com/watch?v=jvLCzDtTfvU

2.Cài driver đối với window 8 và window 10

http://adf.ly/5459348/progisp-172

1. Link tải phần mềm nạp chương trình cho 89 và AVR với mạch nạpUSB ISP

Cài đặt

Hướng dẫn sử dụng của Mạch nạp Avr Isp Usb_Asp vỏ nhôm

Hình ảnh sơ đồ chân của Mạch nạp Avr Isp Usb_Asp vỏ nhôm

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.

• Nạp cho epprom 24Cxx
• (RST)MCLR-Not Connect
• VDD-Vcc
• GND-Vss
• (MISO)PGD – Not Connect
• (SCK)PGC -SCL
• (MOSI)AUX-SDA

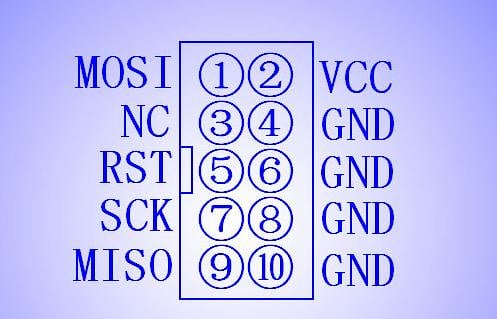

Sơ đồ chân của Mạch nạp Avr Isp Usb_Asp vỏ nhôm

• ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25
• ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84
• ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200
• AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88
• ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162
• ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168
• ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324
• ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290
• ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645
• ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128
• ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561
• AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3
• AT89S51, AT89S52

Tiny seris

• Mạch nạp usb asp chuyên nạp cho dòng Vi điều khiển AVR.
• Giao tiếp và cấp nguồn qua cổng USB 5VDC.
• Cổng nạp chuẩn ISP 10 pins.
• Hỗ trợ set Fuse bit.
• Onboard ATMega8(L).
• Onboard over-current protection.
• 3.3V and 5V logic level Selection jumper (JP1)
• Self program (firmware update) jumper (JP2)
• Clock Speed control Jumper (JP3)
• USB Type A connector for directly pluging in to PC USB port
• On board power and programmer status LEDs
• Supported OS: Windows 8, Windows 7, Works under multiple platforms. Linux, Mac_OS_X and Windows are tested.

Thông số kỹ thuật của Mạch nạp Avr Isp Usb_Asp vỏ nhôm
