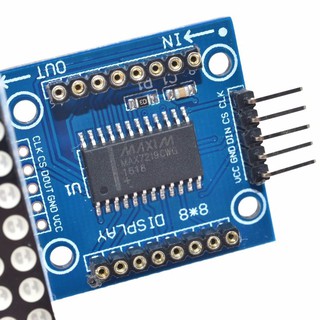

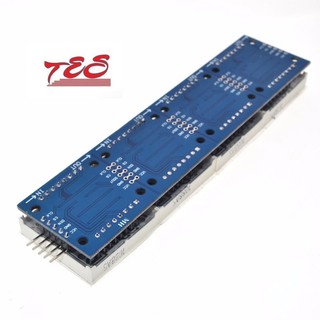

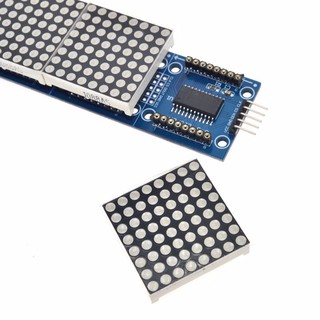

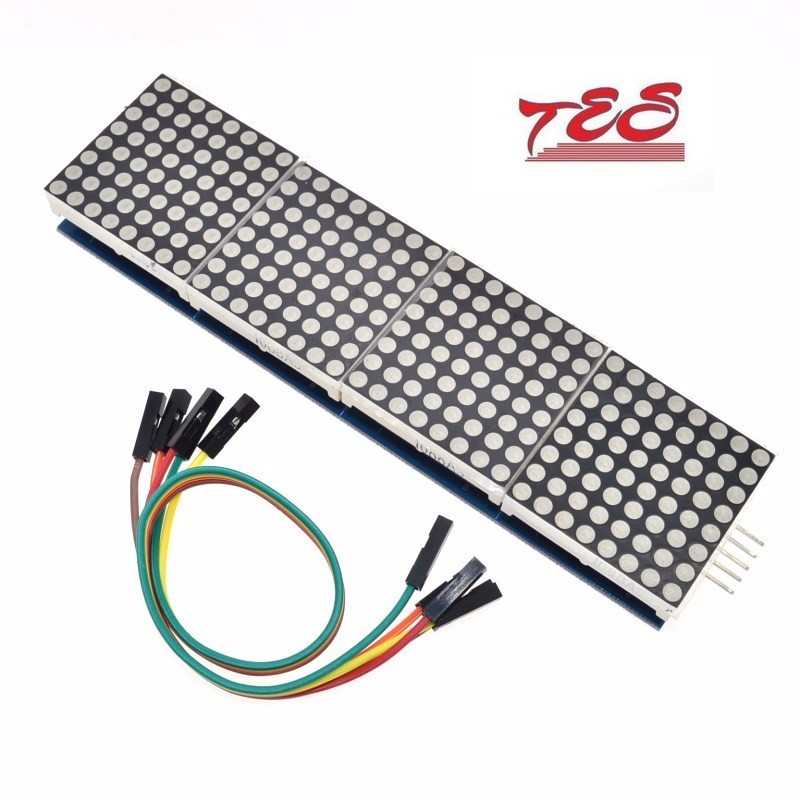

Mạch MAX7219 Matrix led x4

Giới thiệu: MAX7219 là một sê-ri điều khiển hiển thị đầu vào / đầu ra phổ biến-cathode tích hợp, nó kết nối các bộ vi xử lý 7-segment kỹ thuật số hiển thị LED với 8 chữ số, bạn cũng có thể kết nối màn hình thanh biểu đồ hoặc 64 LED độc lập. Bản bao gồm một B-type BCD chip mã hóa, đa kênh quét vòng lặp điều khiển phân khúc từ, mà còn là một RAM tĩnh 8 * 8 để lưu trữ mỗi dữ liệu. Chỉ có một đăng ký bên ngoài được sử dụng để thiết lập các phân khúc hiện tại của mỗi LED. Một thuận tiện giao diện nối tiếp bốn-dây có thể được kết nối với tất cả các bộ vi xử lý có mục đích chung.Mỗi dữ liệu có thể được giải quyết trong bản cập nhật không cần phải viết lại toàn bộ màn hình. MAX7219 cũng cho phép mỗi người dùng để chọn một mã hóa dữ liệu hoặc không mã hóa. Toàn bộ thiết bị có chứa một điều khiển độ sáng kỹ thuật số công suất thấp chế độ shutdown 150μA, analog và, quét hạn đăng ký cho phép người sử dụng để hiển thị dữ liệu bit 1-8, và một cho tất cả các chế độ phát hiện phát quang LED. Nó đòi hỏi chỉ có ba cổng IO để lái xe một dấu chấm ma trận! Không nhấp nháy khi màn hình hiển thị ma trận điểm! Hỗ trợ tầng! Thông số: 1. Một mô-đun duy nhất có thể lái xe tổng cộng 8 * 8 dot matrix u ám 2. Điện áp làm việc: 5V 3. Kích thước: * 12,8 cm * 3,2 cm * 1,3 cm (L * W *H ) 4. Với các lỗ vít 64 ấn định, đường kính 3mm 5. mô-đun với giao diện đầu vào và đầu ra, hỗ trợ cho tầng nhiều mô-đun Hướng dẫn hệ thống dây điện: 1. Phía bên trái của mô-đun như một cổng vào, một cổng đầu ra ở bên phải. 2. Nếu một mô-đun điều khiển duy nhất, cổng đơn giản là đầu vào kết nối với CPU 3. tầng nhiều mô-đun, đầu vào và chấm dứt sản xuất CPU, đầu vào đầu ra cuối của mô-đun thứ hai của mô-đun đầu tiên, hai mô-đun đầu tiên trong ba mô-đun chấm dứt đầu vào đầu tiên, và vân vân. .. 51 vi điều khiển, ví dụ: VCC  → 5V GND → GND DIN → P2.2 CS → P2.1 CLK → P2.0
