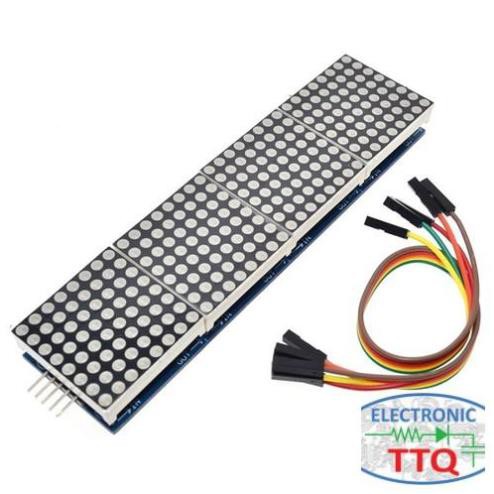

Mạch Hiển Thị 4 Led Ma Trận MAX7219

Mô tả: Mạch hiển thị 4 led ma trận MAX7219 bao gồm 4 led ma trận được điều khiển bởi 4 IC MAX7219 tương tự như 74HC595 nhưng chuyên dùng cho các ứng dụng Led Driver. Mạch hiển thị 4 led ma trận có ngõ vào tín hiệu nối tiếp, ghi dịch chuyển tín hiệu nên chỉ cần 3 GPIO để điều khiển, ngoài ra IC MAX7219 còn có bộ đệm Static RAM 8×8 giúp cho việc hiển thị trở nên mượt hơn, mạch có khả năng nối tiếp thêm nhiều mạch tiếp sau bằng cổng nối tiếp tín hiệu đầu ra khi cần. THÔNG SỐ KỸ THUẬT IC MAX7219 Nguồn cấp: 5VDC. Tín hiệu: nối tiếp Serial ba chân DIN, CS, CLK, mức tín hiệu TTL. Ma trận: 4 Led ma trận 8×8 màu đỏ. Kích thước: 12.8×3.2×1.3cm. SƠ ĐỒ KẾT NỐI ——————–CODE THAM KHẢO—————— Thư viện Adafruit_GFX.h Thư viện Max72xxPanel.h /* * Kết nối: *MAX7219UnoMega *VCC5V5V *GNDGNDGND *CS1053 *DIN1151 *CLK1352 */ #include #include #include int pinCS = 10; // Attach CS to this pin, DIN to MOSI and CLK to SCK (cf http://arduino.cc/en/Reference/SPI ) int numberOfHorizontalDisplays = 1;//số trong Hiển thị theo chiều ngang int numberOfVerticalDisplays = 4;// Số trong hiển thị theo chiều dọc. Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays); // cấu hình matrix String tape = "Dientuttq.com";// ký tự muốn truyền lên matrix int wait = 100; // thời gian chạy chữ. int spacer = 1; // khoảng cách cách chữ int width = 5 + spacer; // độ rộng của font là 5 fixel void setup() { matrix.setIntensity(15); // cài đặt giá trị độ tương phản từ 0 đến 15. // điều chỉnh hiển thị theo nhu câu của người dùng. //matrix.setPosition(0, 1, 3);// The first display is at <0, 0> //matrix.setPosition(1, 1, 0);// The second display is at <1, 0> //matrix.setPosition(2, 2, 0);// The third display is at <2, 0> //matrix.setPosition(3, 3, 0);// And the last display is at <3, 0> //... // matrix.setRotation(0, 2);// Màn hình hiển thị đầu tiên là vị trí đảo ngược matrix.setRotation(3);// The same hold for the last display } void loop() { for ( int i = 0 ; i < width * tape.length() + matrix.width() - 1 - spacer; i++ ) { matrix.fillScreen(LOW); int letter = i / width; int x = (matrix.width() - 1) - i % width; int y = (matrix.height() - 8) / 2; // center the text vertically while ( x + width - spacer >= 0 && letter >
