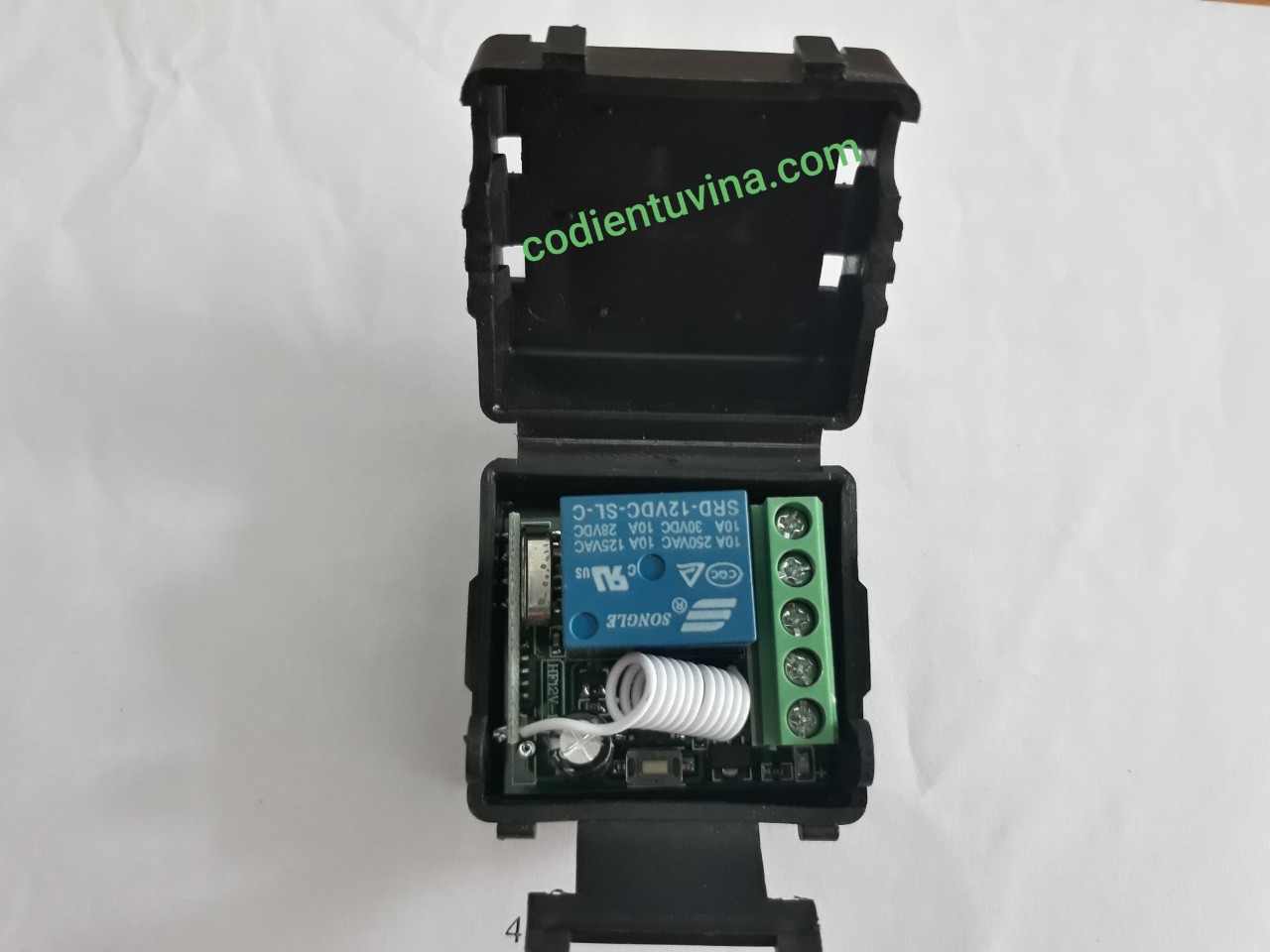

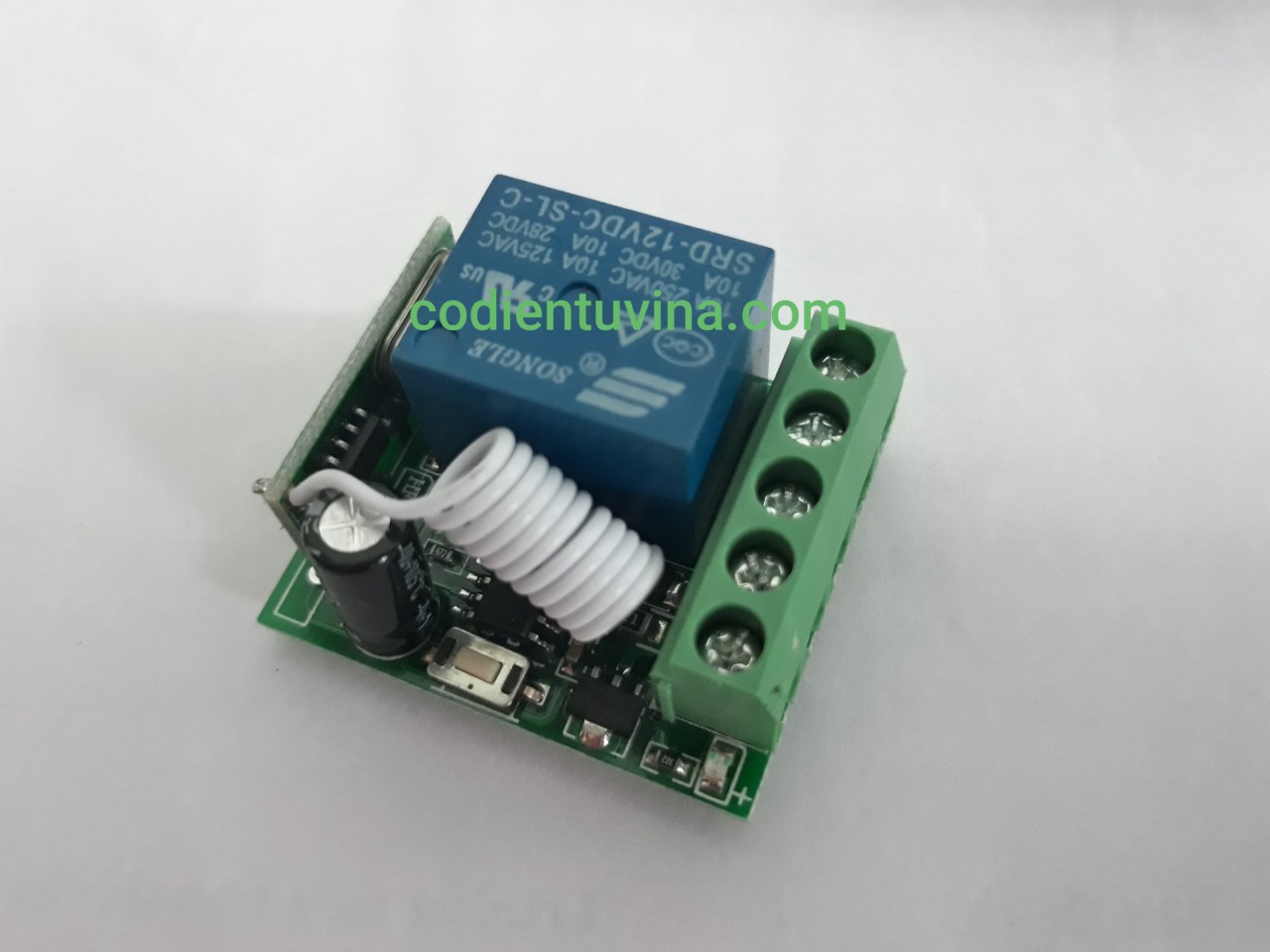

Mạch Điều Khiển RF 433MHz 1 Relay 12VDC - Học Lệnh

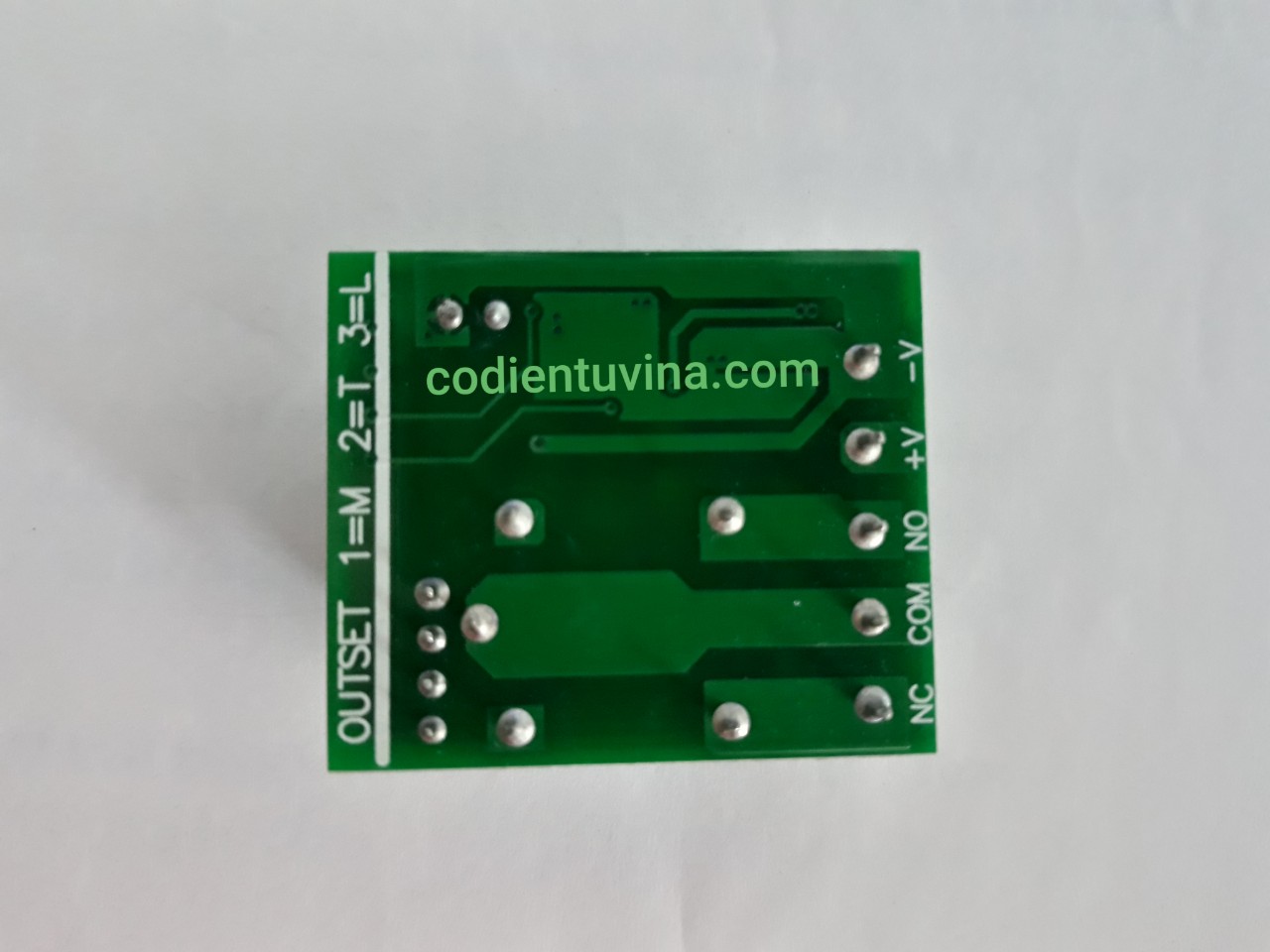

Thông số kỹ thuật:Điện áp hoạt động: DC10-14VTần số hoạt động RF: 433MHzĐộ nhạy: >90dBmKhoảng cách hoạt động: 100m (môi trường không vật cản)Phương pháp giải mã: Giải mã phần mềm MCUSố lượng Remote có thể nhớ: 50Hỗ trợ loại Remote: mã cố định, mã học lệnhChế độ hoạt động: Nhấn giữ, Nhấn nhả ON/OFF, ON/OFF 2 nút, Trì hoãnNgõ ra: Tiếp điểm Relay NC - COM - NODòng chịu tải Relay: 10AKích thước: 35 * 30 * 16mmHướng dẫn sử dụng:Mạch gồm 7 chế độ hoạt động: Nhấn giữ, Nhấn nhả ON/OFF, ON/OFF 2 nút, Trì hoãn 5 giây, Trì hoãn 10 giây, Trì hoãn 15 giây, Trì hoãn 20 giây.

Các thao tác cài đặt như sau:Chế độ nhấn giữ: Nhấn và giữ nút -> Relay đóng mạch -> Nhả nút -> Relay ngắt.Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 1 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).Chế độ nhấn nhả ON/OFF: Nhấn nút lần 1 -> Relay đóng -> Nhấn nút lần 2 -> Relay ngắt.Các thao tác vào chế độ nhấn nhả ON/OFF: Nhấn nút nhấn trên mạch 2 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).Chế độ ON/OFF 2 nút: Nhấn nút A -> Relay đóng mạch -> Nhấn nút B -> Relay ngắt.Các thao tác vào chế độ chuyển tiếp: Nhấn nút nhấn trên mạch 3 lần -> Đèn báo sáng -> Nhấn nút A để học lệnh đóng mạch Relay (nếu học thành công đèn báo sẽ chớp 3 lần) -> Đèn vẫn sáng chờ học lệnh tiếp theo -> Nhấn nút B để học lệnh ngắt Relay (nếu học thành công đèn báo sẽ chớp 3 lần).Chế độ trì hoãn 5 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 5 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 4 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).Chế độ trì hoãn 10 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 10 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 5 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).Chế độ trì hoãn 15 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 15 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 6 lần -> Đèn báo sáng -> Nhấn nút để
