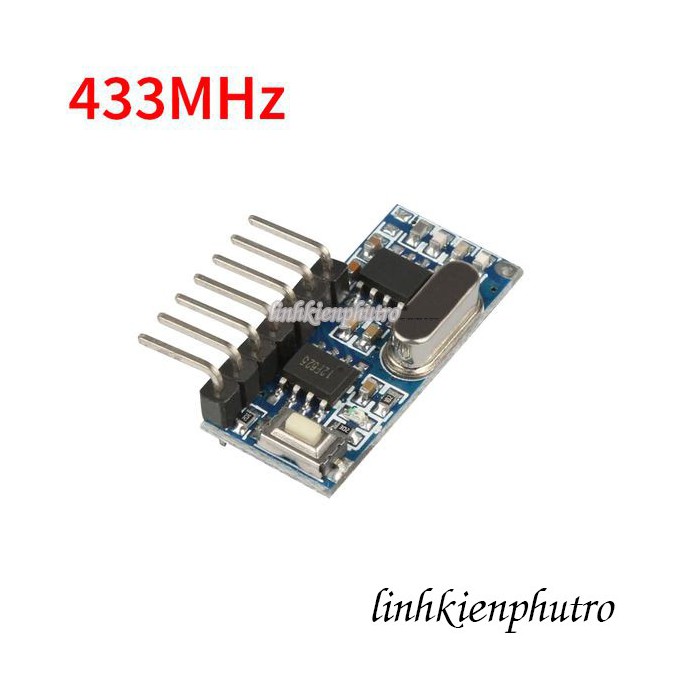

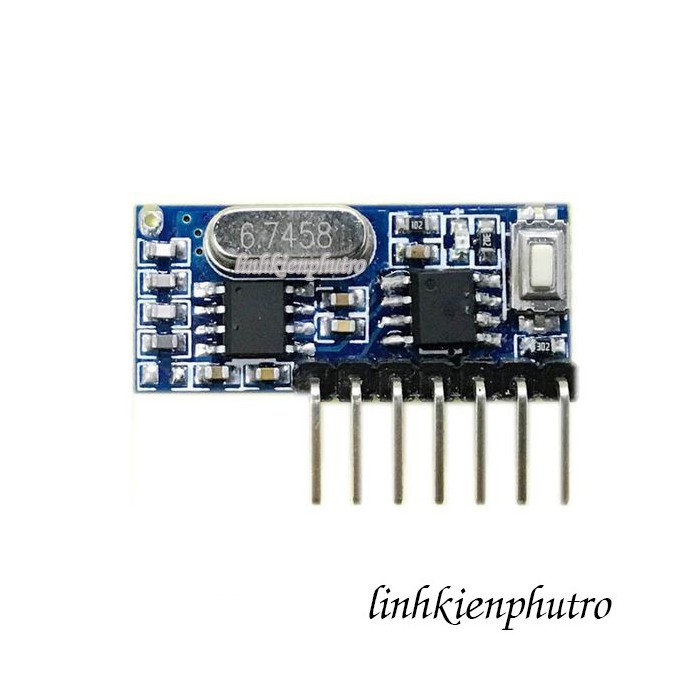

Mạch Thu RF 433MHz Học Lệnh KD7

Mạch Thu RF 433MHz Học Lệnh KD7

Thông số kỹ thuật:

• Điện áp hoạt động: DC 3V ~ 5V
• Dòng tiêu thụ: 3mA
• Tần số hoạt động: 433MHz
• Độ nhạy: -108dBm
• Rate: 10KB/s
• Chế độ làm việc: Nhấn giữ, nhấn nhả, chuyển tiếp
• Ngõ ra: 4 kênh tương thích Remote 4 nút
• Số lượng Remote lưu trữ: 16
• Hỗ trợ các dòng chip: EV1527, PT2260, PT2262, PT2264,...

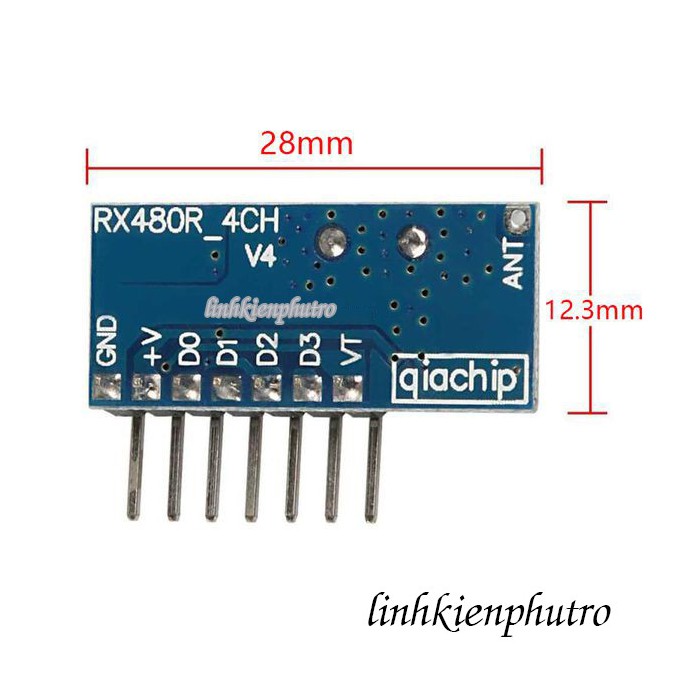

• Kích thước: 28 x 12.3mm

Tham khảo thêm mạch sử dụng RF tần số 315MHz tại đây: Mạch Thu RF 315MHz KD7

Các chế độ hoạt động:

Ví dụ Remote sử dụng có 4 nút A B C D sẽ tương ứng với 4 Relay A B C D

• Chế độ 1: Chế độ Tự Reset - Khi nhấn nút thì Relay ON, thả nút thì Relay OFF
• Chế độ 2: Chế độ Tự Giữ - Khi nhấn nút lần 1 thì Relay ON, nhấn lần 2 thì Relay OFF
• Chế độ 3: Chế độ Chuyển tiếp - Khi nhấn 1 nút bất kỳ thì Relay tương ứng sẽ ON các Relay còn lại sẽ OFF. Ví dụ Nhấn nút A thì Relay A ON, các Relay B C D sẽ OFF, nhấn nút D thì Relay D ON các Relay A B C sẽ OFF
• Chế độ 4: Nút A và C Tự Reset, nút B và D Tự Giữ.
• Chế độ 5: Nút A và C Tự Reset, nút B và D chuyền tiếp.
• Chế độ 6: Nút A và C Tự Giữ, nút B và D chuyền tiếp.
• Chế độ 7: Nút A và C chuyển tiếp, nút B và D chuyền tiếp.

Thao tác cài đặt:

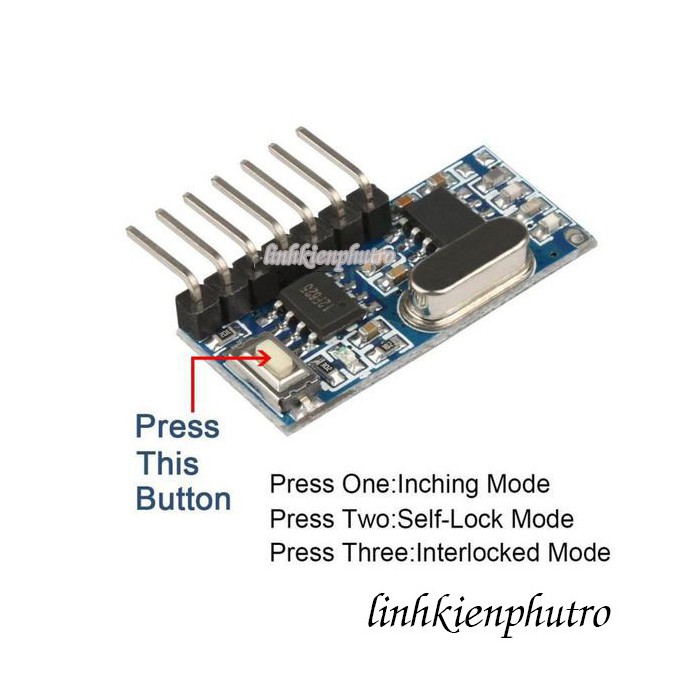

• Bước 1: Nhấn nút nhấn trên mạch, mỗi lần nhấn nút đèn báo sẽ nháy theo, số lần nhấn nút tương ứng với chế độ hoạt động của mạch. Sau khi chọn chế độ hoạt động đèn báo sẽ sáng để vào trạng thái chờ học lệnh.
• Bước 2: Nhấn nút bất kỳ trên Remote đèn báo sẽ nháy 3 lần thì bạn đã học lệnh thành công và có thể sử dụng ngay. Lưu ý: khi học lệnh chỉ cần nhấn 1 nút bất kỳ thì toàn bộ các lệnh của Remote tự động được học lệnh.
• Trường hợp đèn không nháy bạn cần kiểm tra lại loại Remote đang sử dụng có phù hợp không (kiểm tra tần số và loại mã hóa).
• Xóa mã Remote đã học: Nhấn nút nhấn 8 lần đèn sẽ nháy thêm 8 lần thì bạn đã xóa mã thành công.

Lưu ý khi sử dụng:

• Mỗi Remote chỉ sử dụng được 1 chế độ, để chuyển sang chế độ khác cần thực hiện xóa mã và cài lại chế độ mới.
