Mạch chuyển USB UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RLsử dụng IC FT232RL từ chính hãng FTDI, mạch được thiết kể nhỏ gọn nhưng vẫn ra chân đầy đủ, rất dễ sử dụng với mọi hệ điều hành Windows, Mac, Linux

• Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB to serial khác
• Mạch có thể hoạt động ở 2 chế độ 5v hoặc 3v3, bằng cách thiết lập trên jumper trên mạch
• Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini.
• Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu.

​USB to Serial – FTDI có kích thước nhỏ gọn dễ dàng tích hợp vào ứng dụng:

• Làm mạch nạp cho các bản Arduino không tích hợp mạch nạp onboard như: ChipiPRO-LITE, Arduino Pro. Lilypad…
• Làm trung gian giao tiếp bo mạch với máy tính. rất hữu ích khi cần truyền dữ liệu từ bo mạch lên máy tính để kiểm tra, phân tích.
• Làm mạch nạp cho một số dòng vi điều khiển ARM, AVR, 89, PIC,… có hỗ trợ nạp bằng UART.

Thông số kỹ thuật của Mạch chuyển USB UART TTL FT232RL

• IC chính: FT232RL chính hãng FTDI
• Nguồn cấp: 5VDC từ cổng USB (cổng mini USB)
• Có ngõ ra nguồn có thể điều chỉnh 3V3 hoặc 5VDC
• Chuyển giao tiếp từ USB sang UART TTL
• Drive hỗ trợ WindowsMac, Linux
• Có cầu chì tự phục hồi: 500mA
• Tốc độ Baudrate: tùy chỉnh
• Kích thước PCB: 36 x 18.5mm​
• Trọng lượng: 3g

​Sơ đồ chân chân ra của Mạch chuyển USB UART TTL FT232RL

• DTR: Data terminal ready control output / Handshake signal. (có thể reset arduino khi nạp chương trình)
• RXD: Receive asynchronous data Input – nhận tín hiệu
• TXD: Transmit asynchronous data output – truyền tín hiệu
• VCC: Chân nguồn cấp, có thể chọn 5V hoặc 3.3VDC thông qua Jumper
• CTS: Clear to send control input / handshake signal (không sử dụng)

2 hàng chân củamạch chuyển USBnày vui lòng xem datasheet dưới đây:

Datasheet: https://www.sparkfun.com/datasheets/IC/FT232R_v104.pdf

Drive:https://www.ftdichip.com/FTDrivers.htm

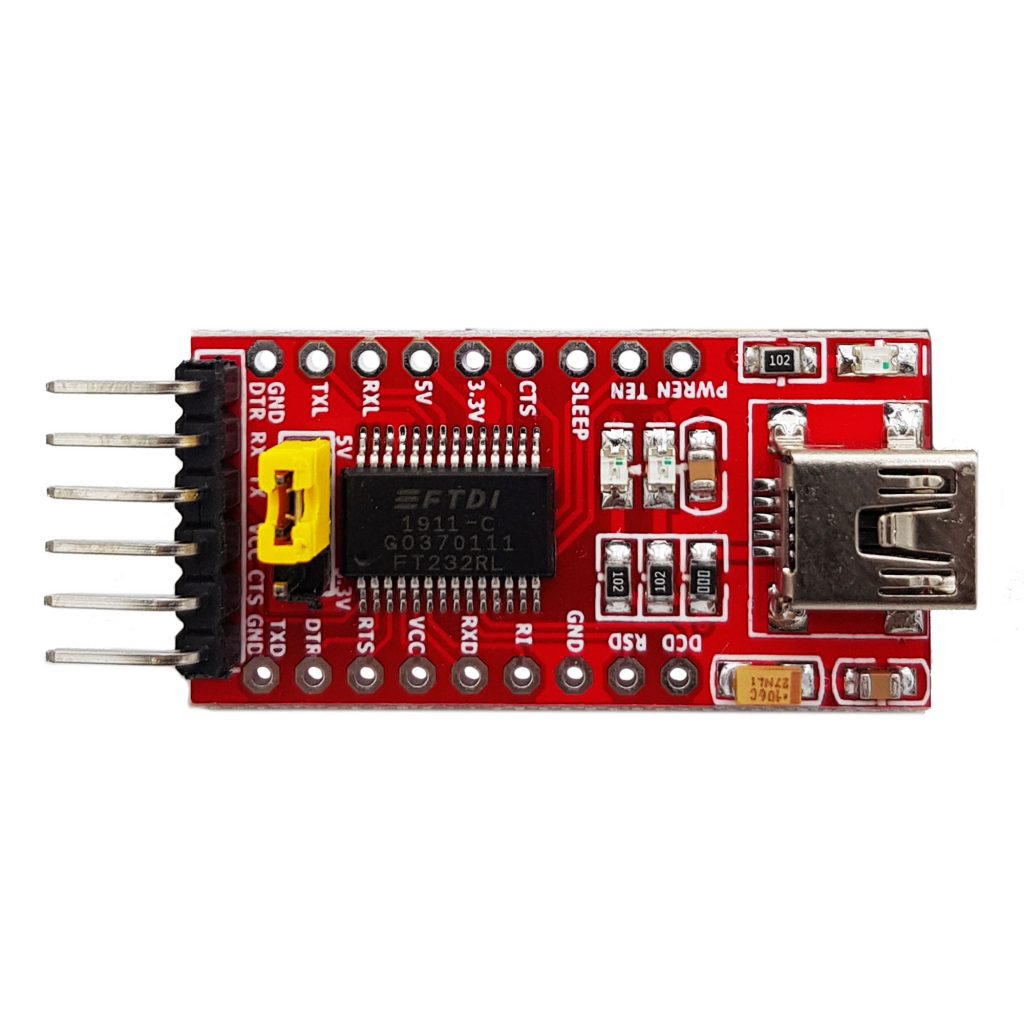

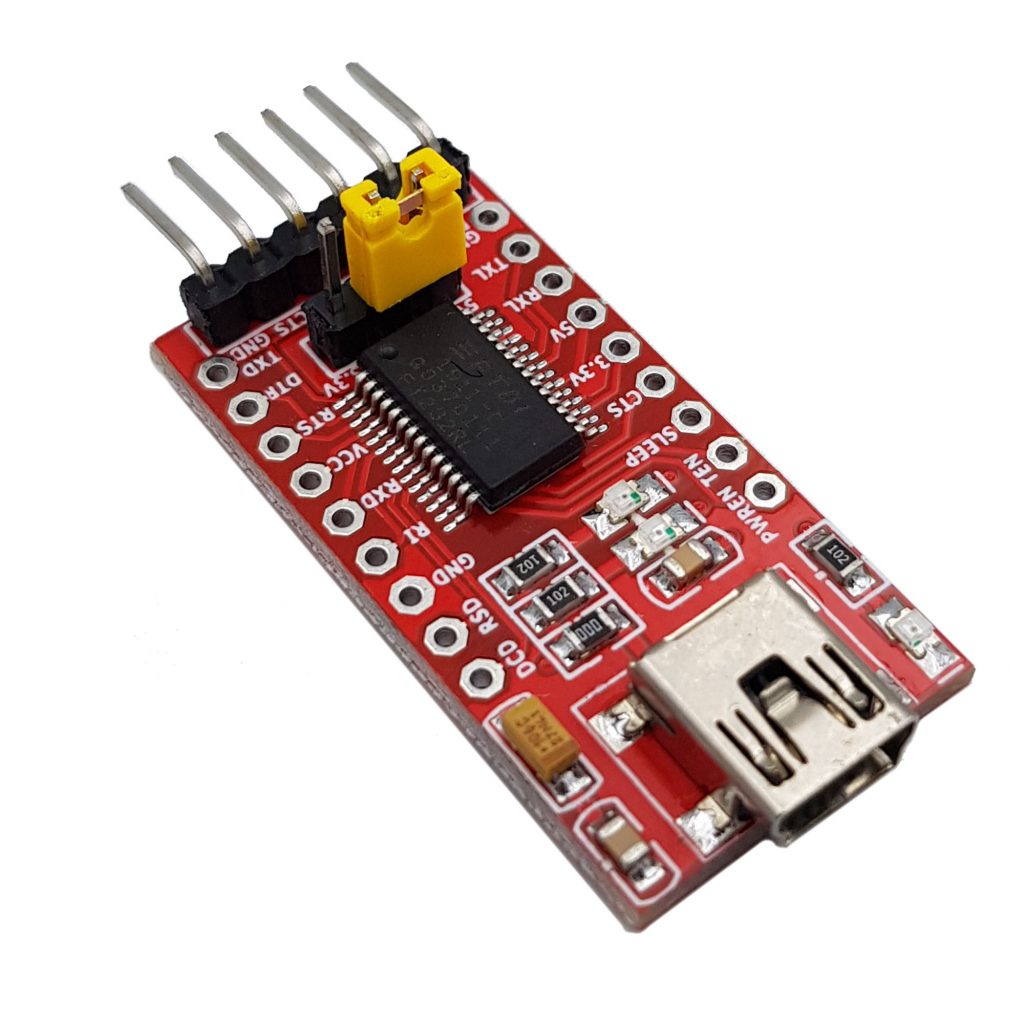

​Hình ảnh sản phẩm Mạch chuyển USB UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RL
