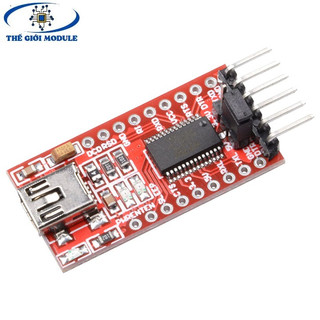

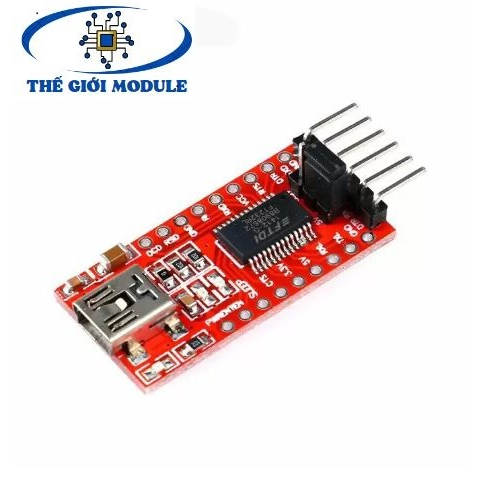

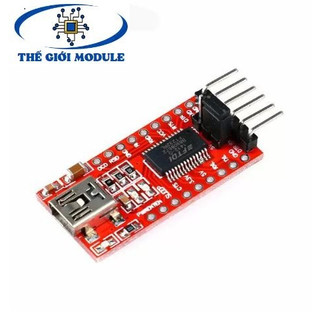

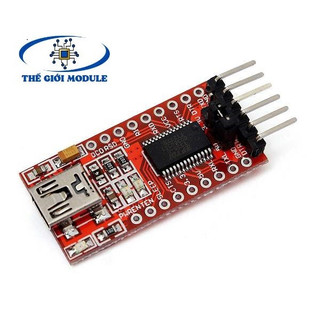

Mạch chuyển USB UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RL Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI. Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác. Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch. Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini. Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu. Thông số cơ bản: IC: FT232RL Nguồn: 5VDC từ USB Chuyển giao tiếp USB sang UART TTL Tốc độ Baud tùy chỉnh Có ngõ ra nguồn 3v3 và 5V DC Kích thước: 17x32.5mm Sơ đồ chân: DTR: Chân UART TTL Data Terminal Ready TXD: Chân truyền dữ liệu RXD: Chân nhận dữ liệu VCC: Chân nguồn cấp, có thể chọn nguồn 3v3 5V thông qua jumper CTS: Chân UART TTL hardware flow control(also called RTS/CTS flow control) hỗ trợ full chuẩn usb 2.0 nguồn cấp có thể chọn 5V hoặc 3.3V có cầu chì tự phục hồi 500mA kích thước mạch: 36mm x 18mm cổng giao tiếp : mini USB. Các pinout: DTR, RXD, TX, VCC, CTS, GND Datasheet (FT232RL) FTClean (for removing extraneous/old ports) Drivers
