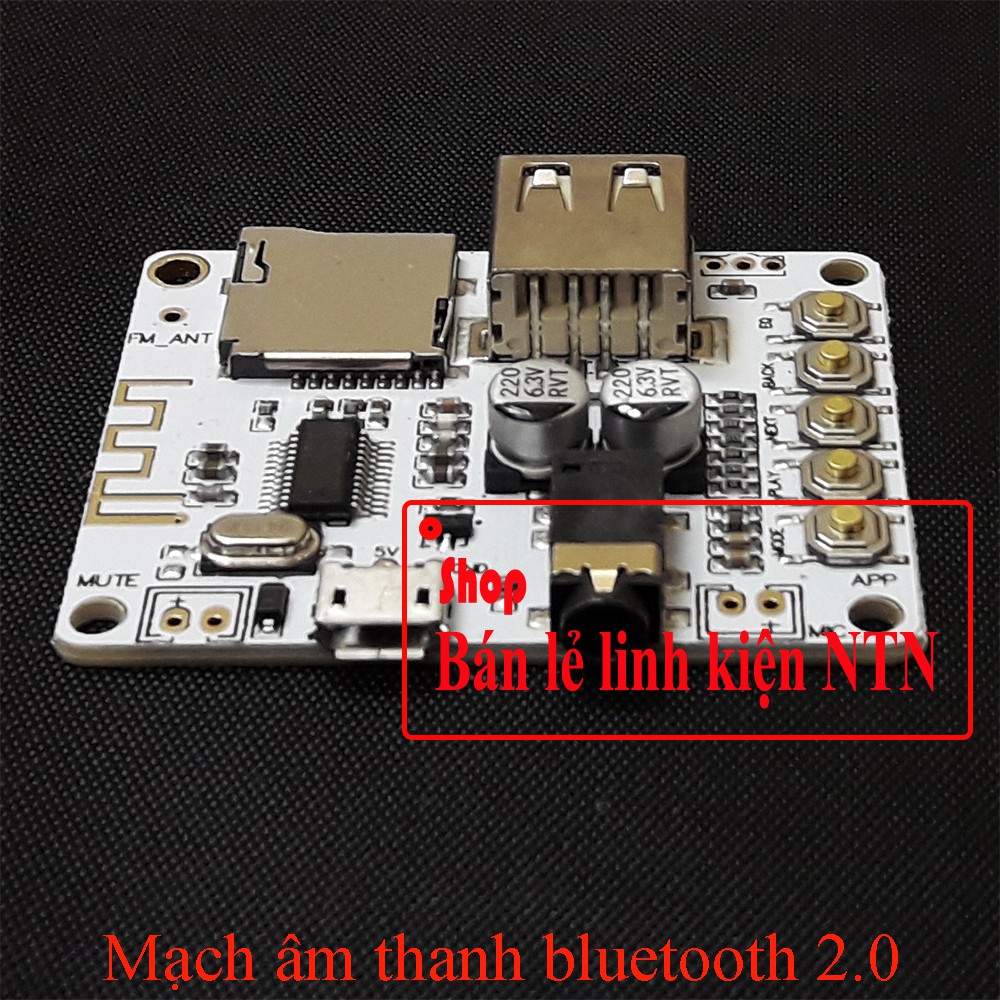

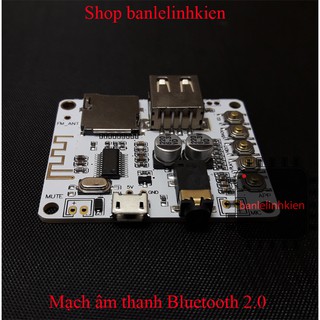

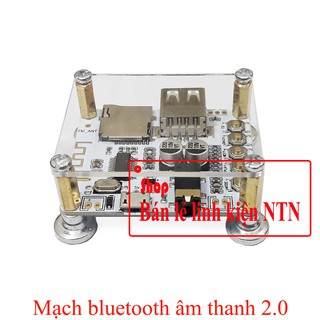

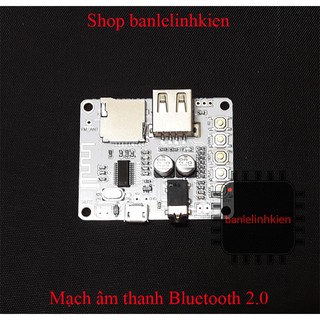

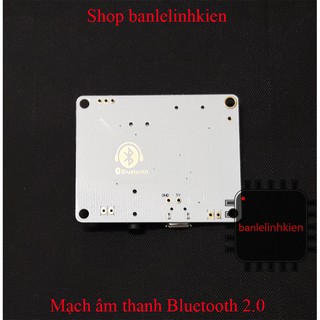

Mạch âm thanh Bluetooth 2.0

Mạch âm thanh Bluetooth 2.0 được sử dụng để tự chế tạo loa Bluetooth, mạch có chức năng nhận và giải mã tín hiệu âm thanh được phát qua bluetooth từ điện thoại di động, ngoài ra mạch còn đọc và giải mã được file âm thanh từ USB hoặc thẻ nhớ SDCard và có thể bắt sóng FM. Thông số kỹ thuật: - Điện áp hoạt động: 5 v DC (cấp qua cổng micro USB). - Tín hiệu đầu vào: Bluetooth, USB, thẻ nhớ, radio FM. Hỗ trợ định dạng âm thanh: MP3, WAV v.v.. - Tín hiệu đầu ra: Jack audio 3.5mm (có thể cắm thẳng vào headphone, hoặc đưa vào mạch khuếch đại âm thanh). - Chế độ điều khiển: Có các nút điều khiển: Mode (chọn chế độ phát nhạc từ thẻ nhớ hay qua Bluetooth), Play, Next, Back (tua qua bài), EQ (chỉnh các chế độ âm thanh). - Cách kết nối: Cấp nguồn 5v DC qua dây micro USB, kết nối tai nghe vào jack audio, bật bluetooth trên điện thoại (chọn chế độ scan sẽ thấy tên mạch là BluetoothAudioV2, chọn Connect để kết nối tớ mạch). Phát nhạc trên điện thoại, tín hiệu âm thanh sẽ truyền qua bluetooth vào mạch và phát ra tai nghe. Hoặc có thể cắm thẳng USB hoặc thẻ nhớ chứa bài nhạc MP3 vào khe cắm trên mạch, ấn nút Mode để chọn chế độ, bấm nút Play để phát nhạc. - Kích thước: ~50 x 40 mm. - Chú ý: Khi cấp nguồn, mạch có phát ra các thông báo hướng dẫn bằng tiếng Trung Quốc. - Để nghe radio FM cần nối thêm dây antena để bắt sóng (chỗ ghi FM_ANT trên board). - LƯU Ý: Mạch bluetooth âm thanh 2.0 sẽ như hình 1, ngoài ra shop có bán thêm bộ vỏ cho mạch này (bao gồm 4 cọc đồng, 4 chân có nam châm, 4 vít nhựa và 1 tấm mica). Khi lắp lên với mạch sẽ như hình 2.
