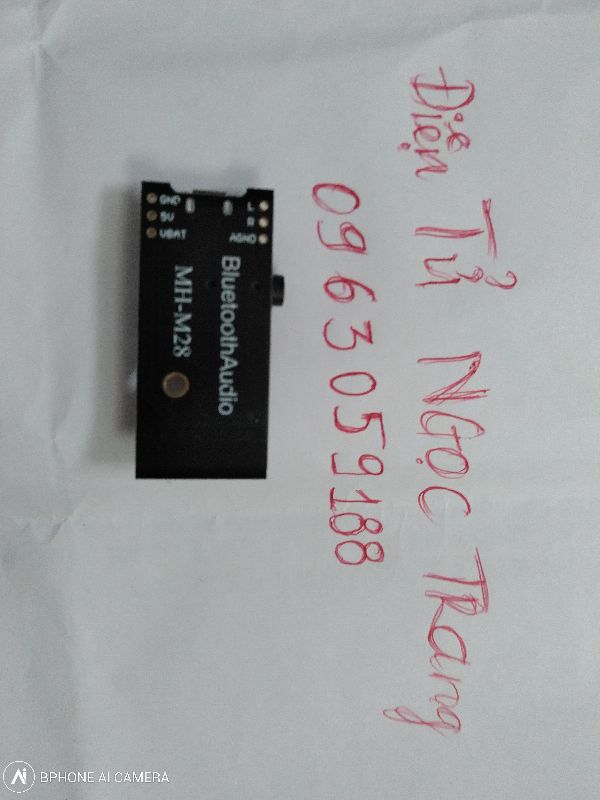

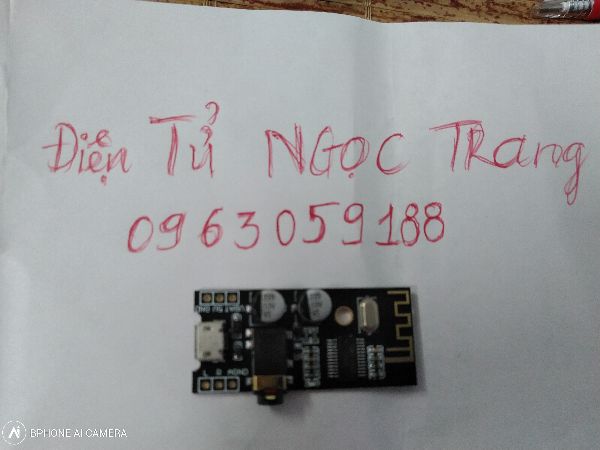

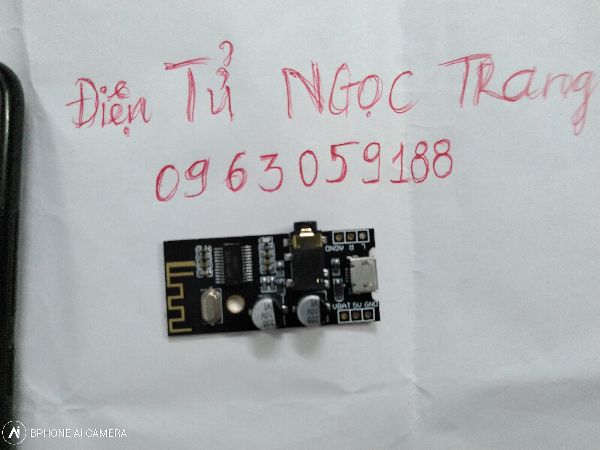

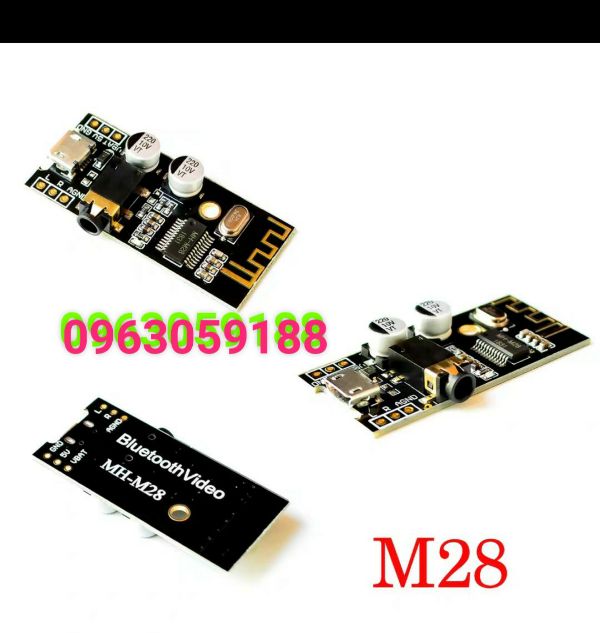

Mạch Giải mã âm thanh bluetooth M28

Mạch nhận tín hiệu Bluetooth âm thanh MH-M18 4.2hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.
Sau khimạch nhận tín hiệu Bluetooth âm thanhđược bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
Đèn báo màu xanh mô-đun:

Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;

Khi kết nối Bluetooth được bật, đèn báo luôn sáng;

Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

Thông số kỹ thuật mạch nhận tín hiệu bluetooth

Điện áp hoạt động: 5VDC

Tín hiệu ngõ ra: L – GND – R

Tín hiệu ngõ vào: Bluetooth 4.2

Độ nhạy: -87 dbm

Nhiệt độ hoạt động: -40 ~ 85 độ C

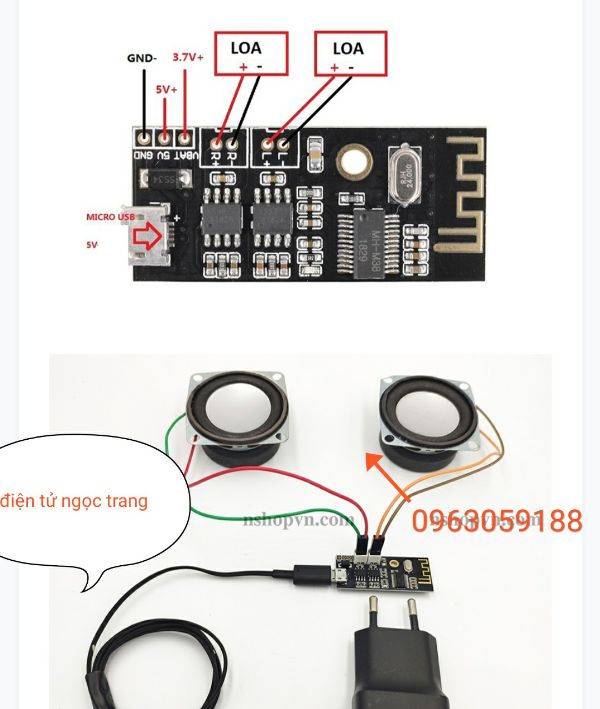

Sơ đồ chân

KEY: chân điều khiển chức năng ( cần đấu thêm điện trở )

MUTE: điều khiển tắt tiếng

VCC: nguồn 5VDC ( nếu dùng pib 3.7V thì cần nối tắt Diode đầu vào )

GND: nguồn âm

R: ngõ ra kênh phải

L: ngõ ra kênh trái



Đầu vào : 5VDC (Nguồn điện: Mặc định là 5V.Nếu bạn cần sử dụng pin lithium 3,7V, bạn cần thay thế diode (như được hiển thị) bằng điện trở 0 ohm bằng 0603 hoặc hàn nối trực tiếp hai đầu của miếng đệm)



Yêu cầu cao của mô-đun âm thanh Bluetooth về nguồn điện sẽ ảnh hưởng đến chất lượng âm thanh. Nên thêm mạch lọc LC, đặc biệt là nguồn cấp điện chuyển đổi (như bộ sạc điện thoại di động).
