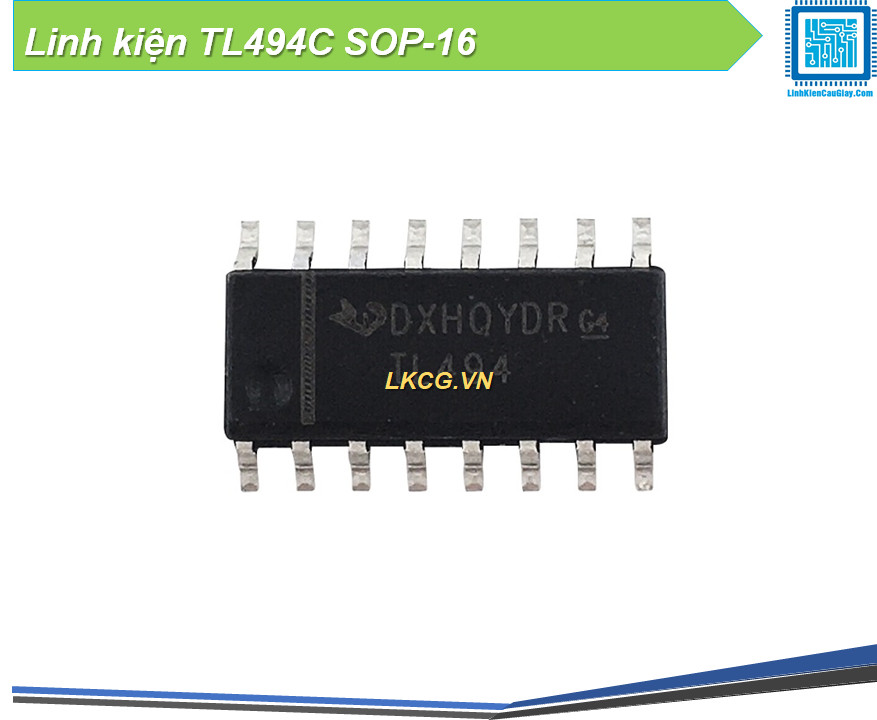

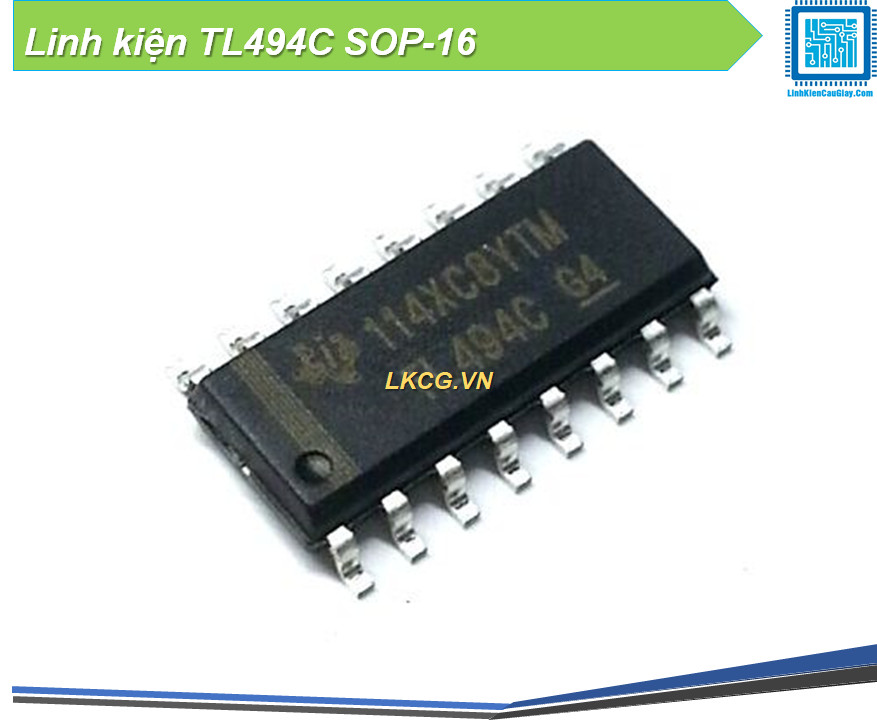

Linh kiện TL494C SOP-16

Mô tả sản phẩm

Linh kiện TL494C SOP-16

TL494C chính hãng loại dán là IC điều khiển điều chế độ rộng xung PWM, tần số ngõ ra cố định, được thiết kế với 2 ngõ ra PWM ứng dụng nhiều trong thiết kế chuyển mạch nguồn xung, nguồn tổ ong, Một số mạch điện tử ứng dụng IC TL494 như mạch điều khiển push-pull, mạch điều khiển một nhánh.

Ngày nay hầu hết IC TL494 được bắt gặp nhiều trong chuyển mạch xung nguồn tổ ong của một số mạch điện tử để tạo ra nguồn nuôi cấp trước cho phần mạch điều khiển. Ngoài ra cũng thường thấy TL494 ở mạch điều khiển tạo xung PWM thông qua biến áp cách ly để điều khiển Transistor high speed như BJT MJE13009L để tạo ra nguồn xung mong muốn như Nguồn xung 5V60A, Nguồn xung 5V70A, Nguồn xung 12V30A, Nguồn xung 12V40A, Nguồn xung 12V50A.. ứng dụng nhiều trong thắp sáng đèn LED quảng cáo như LED P10, LED hắt module 3 bóng, LED hắt module 4 bóng, LED pixel, Led ruồi, LED fullcolor..., được các công ty làm biển hiệu quảng cáo chọn lựa tin dùng.

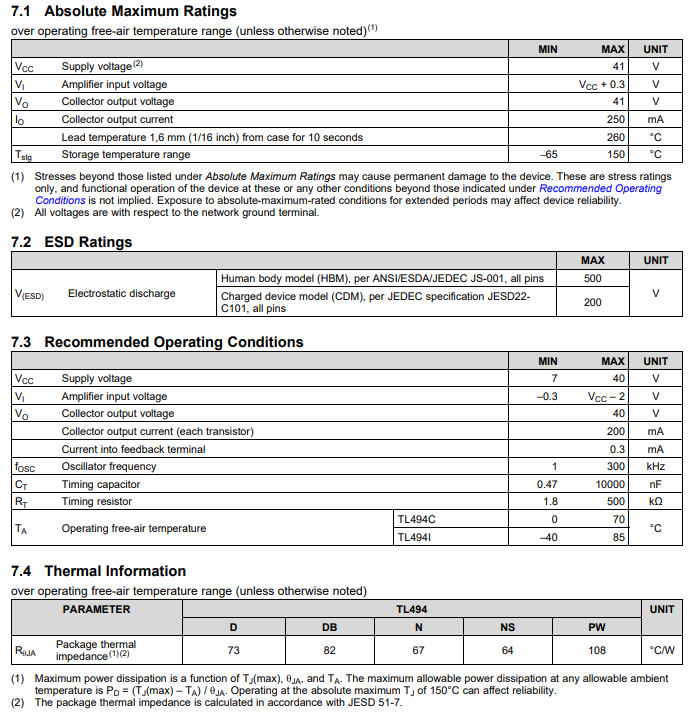

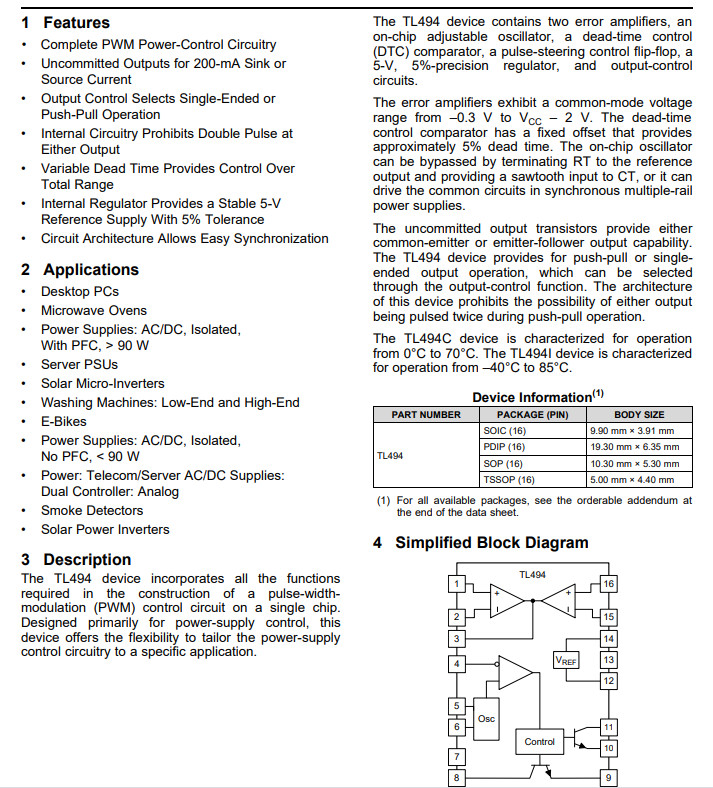

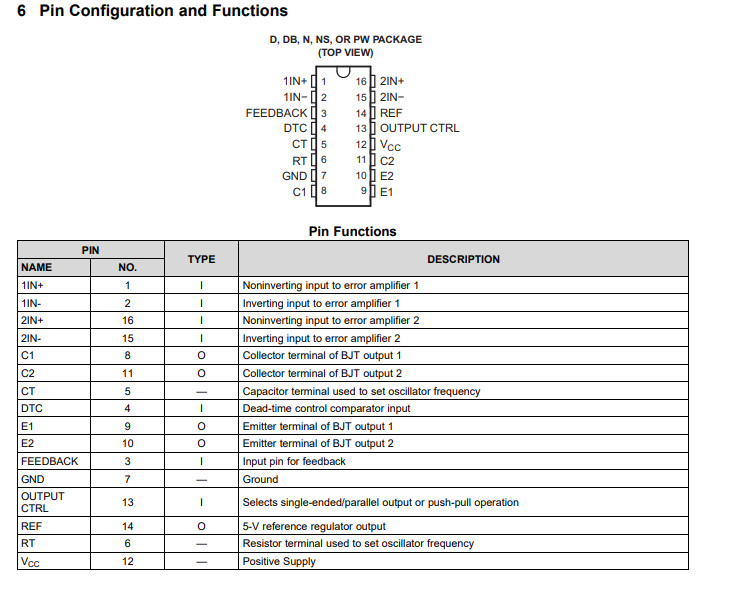

DATASHEET:

Thông số kĩ thuật

- Nguồn cấp IC : 42V

- Nguồn ra collector : 42V

- Dòng ngõ ra PWM collector : 500mA
