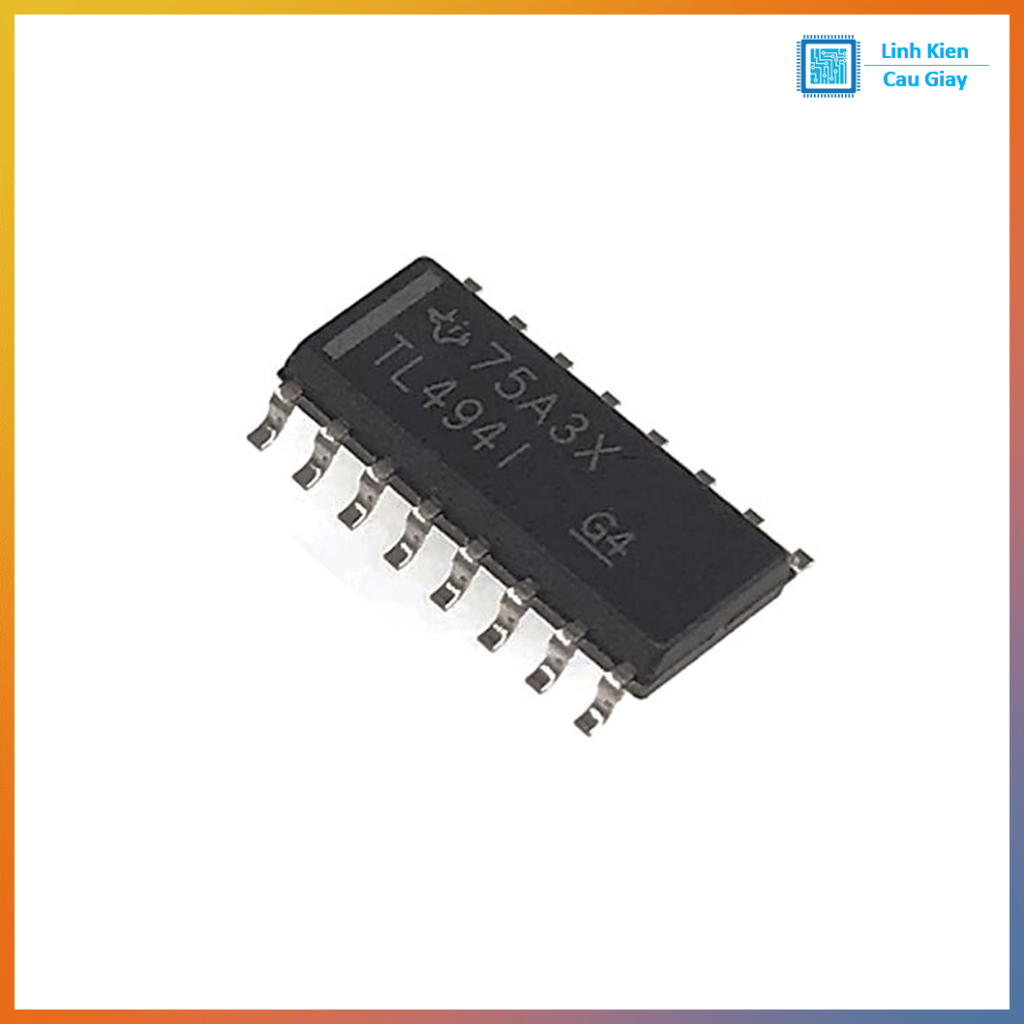

Linh kiện IC PWM TL494C SOP-16 điều khiển nguồn xung

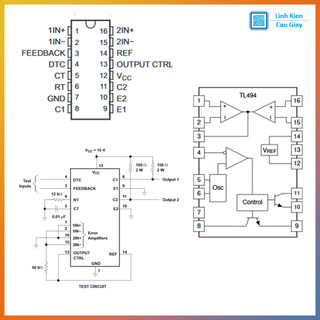

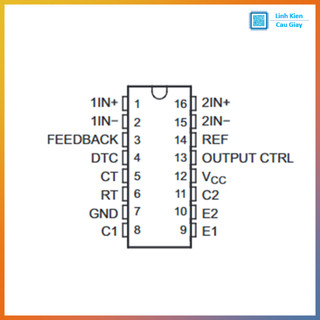

IC PWM TL494C SOP-16 điều khiển nguồn xung, push-pull / single-ended Mô tả sản phẩm TL494C SOP-16 là IC điều khiển nguồn xung PWM (PWM Controller) cực phổ biến trong các mạch nguồn tổ ong, nguồn xung AC/DC, DC/DC, inverter, mạch push-pull, half-bridge… IC tích hợp sẵn 2 khuếch đại sai số (error amplifier), bộ dao động RT/CT, so sánh dead-time, mạch điều khiển push-pull/1 nhánh và nguồn tham chiếu 5V giúp thiết kế mạch nguồn gọn linh kiện, ổn định và dễ căn chỉnh. Bản SOP-16 (dán SMD) phù hợp sản xuất/repair bo mạch gọn nhẹ. Nguồn tổ ong, nguồn xung AC/DC, DC/DC buck/boost (kết hợp tầng công suất)  Mạch inverter, mạch push-pull, mạch 1 nhánh (single-ended) Sửa chữa nguồn xung, mạch điều khiển PWM trong thiết bị điện tử, DIY nguồn xung Sơ đồ chân Pin 1: 1IN+ (ngõ + khuếch đại lỗi 1) Pin 2: 1IN− (ngõ − khuếch đại lỗi 1) Pin 3: FEEDBACK Pin 4: DTC (Dead-Time Control) Pin 5: CT (tụ đặt tần số) Pin 6: RT (điện trở đặt tần số) Pin 7: GND Pin 8: C1 (collector transistor output 1) Pin 9: E1 (emitter transistor output 1) Pin 10: E2 (emitter transistor output 2) Pin 11: C2 (collector transistor output 2) Pin 12: VCC (nguồn nuôi) Pin 13: OUTPUT CTRL (chọn push-pull hay single-ended/parallel) Pin 14: REF (nguồn tham chiếu 5V) Pin 15: 2IN− (ngõ − khuếch đại lỗi 2) Pin 16: 2IN+ (ngõ + khuếch đại lỗi 2) Thông số kĩ thuật Điện áp nuôi VCC: 7V đến 40V  Tần số oscillator fOSC: 1kHz đến 300kHz (cài bằng RT/CT) Điện áp tham chiếu REF: 4.75V đến 5.25V (5V ±5%)  Dòng ngõ ra transistor (mỗi transistor): 200mA  Chọn chế độ ngõ ra: push-pull hoặc single-ended/parallel qua OUTPUT CTRL Hướng dẫn sử dụng Cấp nguồn và chống nhiễu Nối VCC (pin 12) và GND (pin 7), đặt tụ 100nF sát chân IC; REF (pin 14) là nguồn tham chiếu 5V để kéo các chân điều khiển.  Cài tần số PWM bằng RT/CT Nối RT (pin 6) và CT (pin 5) để đặt fOSC. Trong single-ended thì tần số ngõ ra ≈ tần số oscillator; trong push-pull thì tần số ngõ ra bằng 1/2 tần số oscillator.  Chọn chế độ ngõ ra (rất hay bị đấu nhầm) Single-ended/parallel: kéo OUTPUT CTRL (pin 13) xuống GND (2 transistor xuất song song)  Push-pull: nối OUTPUT CTRL (pin 13) lên VREF (pin 14) (2 transistor xuất luân phiên)  Chỉnh dead-time (chống trùng dẫn) DTC (pin 4) kéo GND sẽ có dead-time tối thiểu ~3%; đưa điện áp vào DTC có thể tăng dead-time lên tới 100% (0V → ~3.3V). Lưu ý tầng công suất Ngõ ra TL494 là transistor BJT (C1/E1, C2/E2) để kích driver/MOSFET; nếu MOSFET lớn, nên dùng tầng đệm/driver để đóng cắt nhanh, giảm nóng và tăng hiệu suất.  #TL494C #TL494 #ICPWM #điềuKhiểnNguồnXung #nguồnXung #nguồnTổOng #pushPull #singleEnded #SOP16 #linhKiệnĐiệnTử #linhKiệnCầuGiấy #điệnTửDIY #sửaNguồn #mạchInverter #mạchNguồn
