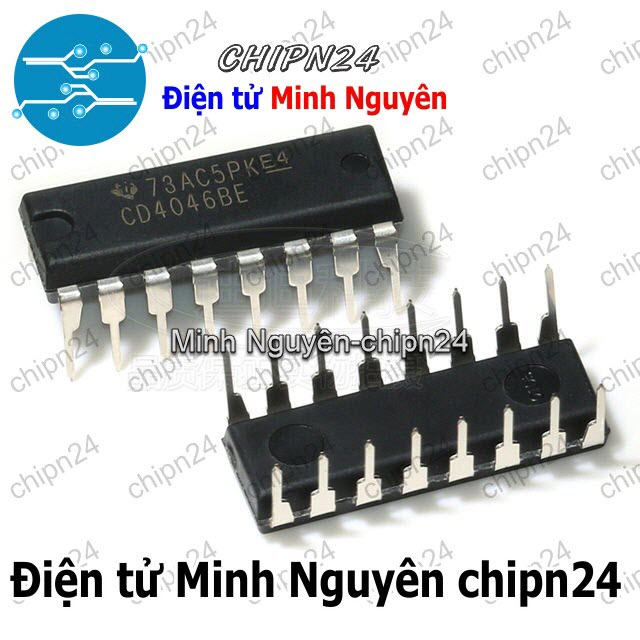

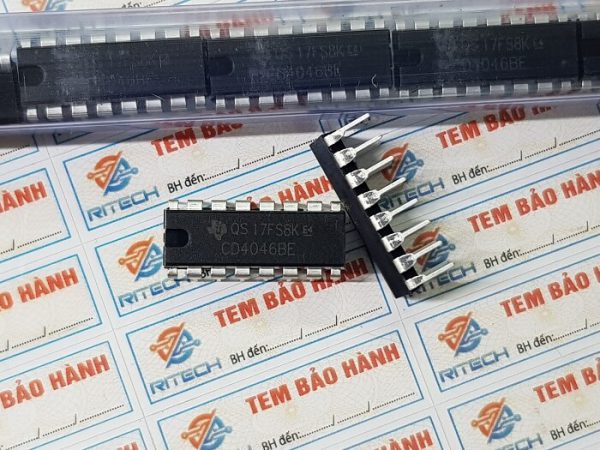

IC CD4046 DIP-16 (CD4046BE 4046)

_x000D_ IC CD4046 CD4046BE DIP-16

IC Vòng Khóa Pha, Phase Lock Loop (PLL)
Vòng khóa pha, viết tắt theo tiếng Anh là PLL (phase-locked loop) là một hệ thống mạch điện được điều khiển tạo ra một tín hiệu ngõ ra có pha liên quan đến pha của tín hiệu ngõ vào.
Vòng khóa pha cho các tần số không quá cao được tích hợp thành vi mạch CMOS là CD4046 và NE565

Thông số kỹ thuật:

-Datasheet: CD4046B Types
- Product Photos: 16-DIP SOT38-1
- Standard Package:
- Category: Integrated Circuits (ICs)
- Family: Clock/Timing - Clock Generators, PLLs, Frequency Synthesizers
- Series: -
- Packaging:
- Type: Phase Lock Loop (PLL)
- PLL: Yes
- Input: CMOS
- Output: CMOS
- Number of Circuits: 1
- Ratio - Input:Output: 1:1
- Differential - Input:Output: No/No
- Frequency - Max: 2.4MHz
- Divider/Multiplier: Yes/No
- Voltage - Supply: 3 V ~ 18 V
- Operating Temperature: -55°C ~ 125°C
- Mounting Type: Through Hole
- Package / Case: 16-DIP (0.300"", 7.62mm)
- Supplier Device Package: 16-PDIP
- Catalog Page:
- Other Names:

Datasheet:
http://www.ti.com/lit/ds/symlink/cd4046b.pdf
