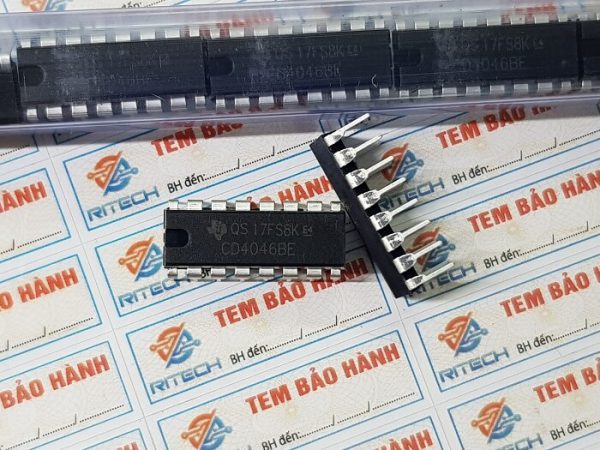

[ Combo 5 chiếc ] CD4046BE, CD4046 IC Chuyên Dụng DIP-16

Mã sản phẩm : CD4046BE

Loại linh kiện: IC số

Kiểu chân: DIP-16

Hình thức : Mới

Tình trạng : Còn hàng

Giới thiệu về IC số CD4046BE:

CD4046BE thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được chế tạo với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4046 có Vòng lặp khóa pha (PLL)

CD4046BE có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.

Vòng lặp khóa pha CD4046 (PLL) bao gồm bộ tạo dao động điều khiển điện áp, tuyến tính, công suất thấp (VCO), bộ theo dõi nguồn, điốt Zener và bộ so sánh hai pha. Bộ so sánh hai pha có đầu vào tín hiệu chung và đầu vào bộ so sánh chung. Đầu vào tín hiệu có thể được ghép trực tiếp cho tín hiệu điện áp lớn hoặc ghép điện dung với bộ khuếch đại tự phân cực ở đầu vào tín hiệu cho tín hiệu điện áp nhỏ. IC cung cấp nhiều tính năng khác nhau như khả năng chống nhiễu cao và trôi tần số thấp với đầu ra tuyến tính ổn định.

Vòng lặp khóa pha PLL:

Vòng lặp khóa pha là một cấu hình điện tử bao gồm bộ tách sóng pha, bộ dao động điều khiển điện áp và bộ lọc vòng cũng như nguồn tín hiệu tham chiếu. Trong vòng lặp bị khóa pha, tham chiếu đến chạm vào bộ dò pha cùng với tín hiệu từ bộ dao động điều khiển điện áp PLL. Tín hiệu tỷ lệ với độ lệch pha giữa hai tín hiệu được tạo ra và tín hiệu này được đưa qua bộ lọc vòng lặp để loại bỏ các tín hiệu không mong muốn. Tín hiệu lỗi kết quả được đặt vào đầu vào của VCO với tác dụng làm giảm pha giữa tín hiệu tham chiếu và tín hiệu VCO. Cuối cùng, đạt đến một điểm mà ở đó tồn tại một độ lệch pha cố định ổn định. Tại thời điểm này, vòng khóa pha được cho là trong khóa và tần số của tham chiếu và VCO hoàn toàn giống nhau.

Đặc tính và thông số kỹ thuật của IC số CD4046BE:

Dải điện áp cung cấp rộng: 3.0V đến 18V

Tiêu thụ năng lượng động thấp: 70 µW ở fo = 10 kHz, VDD = 5V

Tần số VCO: 1,3 MHz tại VDD = 10V

Độ lệch tần số thấp: 0,06%/°C tại VDD = 10V kèm theo nhiệt độ

Độ tuyến tính VCO cao: 1%

Ứng dụng của IC số CD4046BE:

Bộ điều chế và giải điều chế FM

Tổng hợp và nhân tần số

Phân biệt tần số

Đồng bộ hóa và điều hòa dữ liệu

Chuyển đổi điện áp sang tần số

Giải mã giai điệu

Điều chế FSK

Kiểm soát tốc độ động cơ
