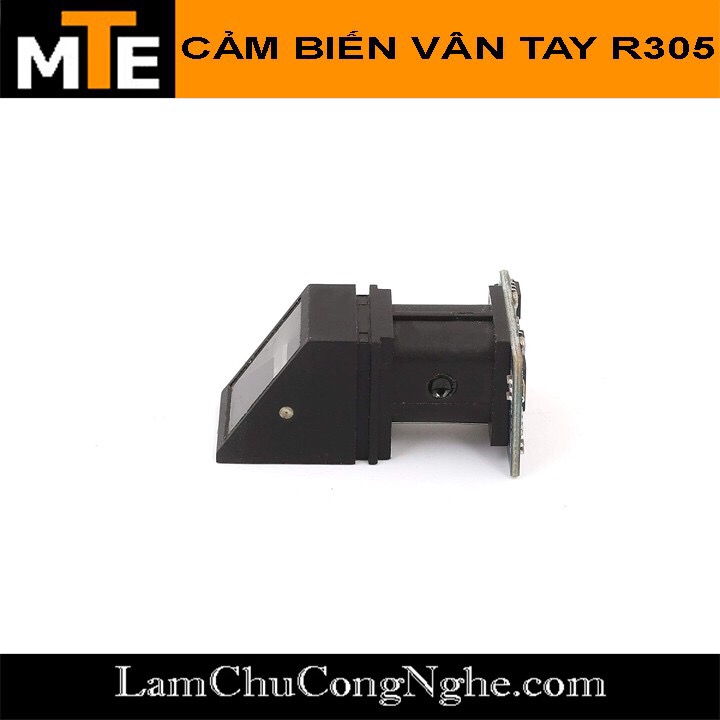

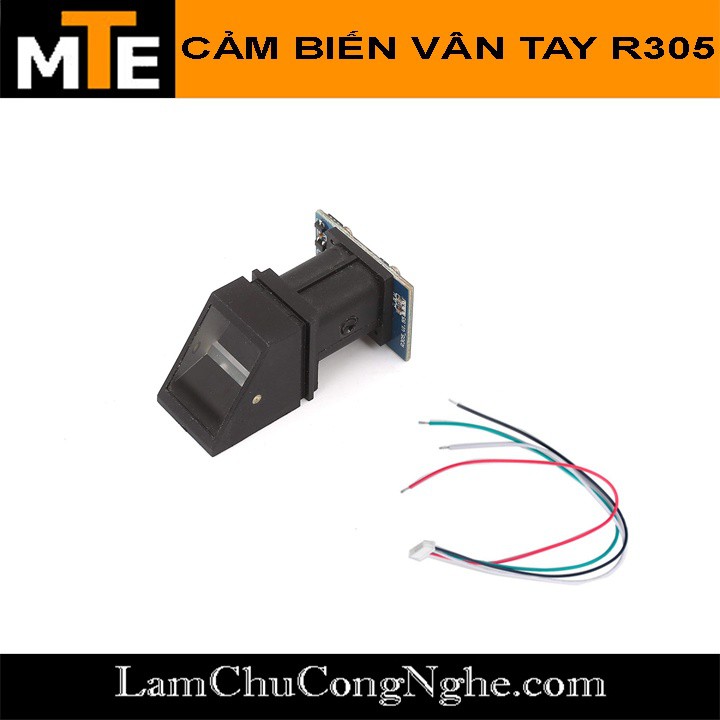

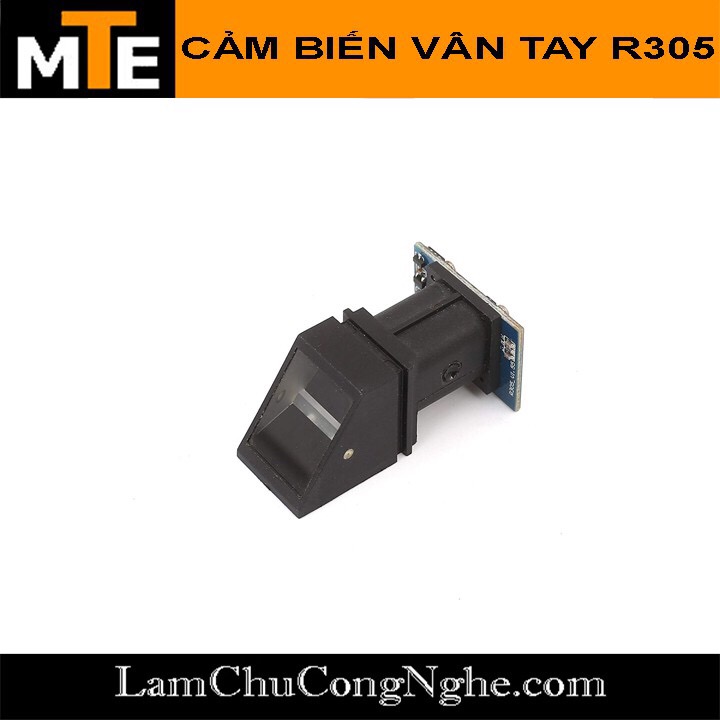

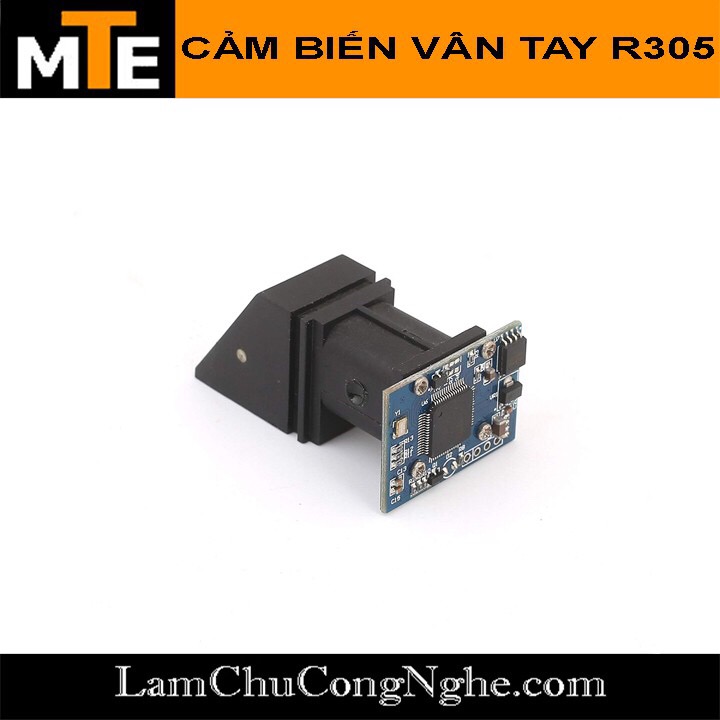

Cảm biến nhận dạng vân tay R305

Thông số kỹ thuật:

• Điện áp cung cấp:DC 5V
• Dòng cung cấp:< 120mA đỉnh hiện tại: < 130mA
• Thời gian xử lý dấu vân tay:<0,5 giây
• Kích thức vùng nhận diện vân tay: 18.5 X-14.6mm
• Chế độ phù hợp:chế độ liên kết (1: 1)
• Chế độ tìm kiếm (1: N)
• Dung lượng lưu trữ:200 Mei
• Cấp độ bảo vệ:năm (từ thấp đến cao: 1,2,3,4,5 - mặc định 3
• False Chấp nhận Rate (FAR):<0,001% (bảo mật ở mức 3)
• Tỷ lệ từ chối sai (FRR):<1,0% (mức độ bảo mật 3)
• Tìm kiếm Thời gian: (trung bình 500 1) <1.0 giây
• Độ phân giải:500dpi
• Giao tiếp:UART (mức TTL logic)
• Các tốc độ truyền (UART):(9600 x N) bps trong đó 1 ~ 6 = N.. (Giá trị mặc định N = 6, tức là, 57600bps)　

Môi trường làm việc:

• Nhiệt độ: -25 ℃ – + 55 ℃
• Độ ẩm tương đối: 40% RH-85% RH (không ngưng tụ)

Môi trường lưu trữ:

• Nhiệt độ: -40 ℃ – + 85 ℃
• Độ ẩm tương đối: <90% H (không ngưng tụ)

Đặc tính sản phẩm:

• Cảm biến nhận dạng vân tay R305 có thể hoàn thành việc thu thập dấu vân tay, đăng ký dấu vân tay, vân tay tương phản và chức năng tìm kiếm dấu vân tay một cách độc lập.
• Khả năng thích ứng mạnh và các thuật toán hiệu suất cao, nó có khả năng mạnh mẽ để loại khác nhau, chẳng hạn như những ngón tay -khô, ướt ngón tay, ngón tay và kết cấu ánh sáng đều có tỷ lệ biết chữ cao và điều chỉnh tốt, biểu diễn chịu lỗi.
• Mạnh mẽ khả năng kháng tĩnh điện, đó là tốt áp dụng cho các khu vực nơi mà môi trường khô và dễ dàng tĩnh điện.
• Phát triển ứng dụng đơn giản, các nhà phát triển không cần phải có chuyên môn vân tay, họ có thể phù hợp với từ lệnh cung cấp, phát triển các sản phẩm ứng dụng vân tay của mình
• Cảm biến nhận dạng vân tay R305 sử dụng giao tiếp UART TTL hoặc USB 1.1 để giao tiếp với Vi điều khiển hoặc kết nối trực tiếp với máy tính thông qua mạch chuyển USB-UARThoặc giao tiếp USB 1.

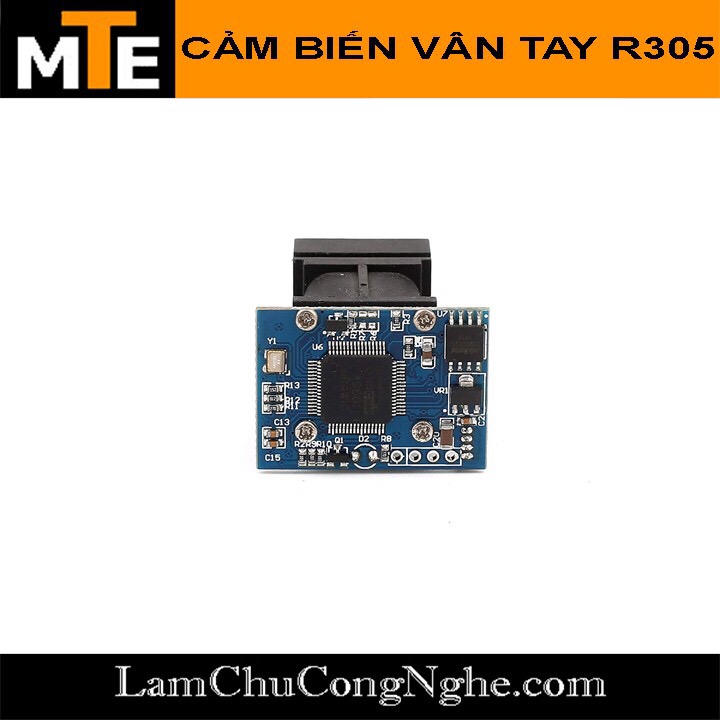

• Cảm biến nhận dạng vân tay R305 được tích hợp nhân xử lý nhận dạng vân tay phía trong, tự động gán vân tay với 1 chuỗi data và truyền qua giao tiếp UART ra ngoài nên hoàn toàn không cần các thao tác xử lý hình ảnh, đơn giản chỉ là phát lệnh đọc/ghi và so sánh chuỗi UART nên rất dễ sử dụng và lập trình.

Lập trình tham khảo:

Hướng dẫn sử dụng:http://www.rhydolabz.com/wiki/?p=15770

R30x User Manual:http://www.rhydolabz.com/documents/finger-print-module.pdf

R30x Software:http://www.rhydolabz.com/documents/widgets/R305_App_V2.0.zip

Trên trang arduino.vn:http://arduino.vn/tutorial/1427-loat-bai-viet-ve-cam-bien-van-tay-r308

Chú ý:

• Quý khách cần có những kiến thức cơ bản về Điện tử (Phân biệt được 1 số linh kiện cơ bản, chiều cắm của Linh kiện (nếu có)).
• Đối với Bo mạch hoặc Module: Vui lòng kiểm tra kỹ Mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc.
• Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch
