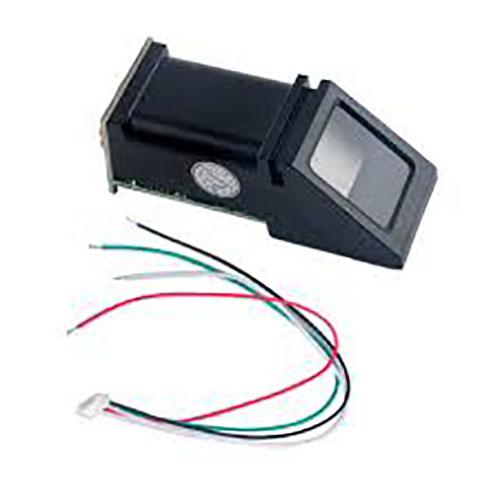

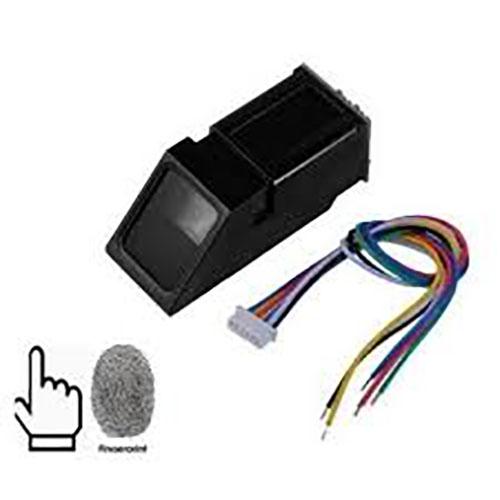

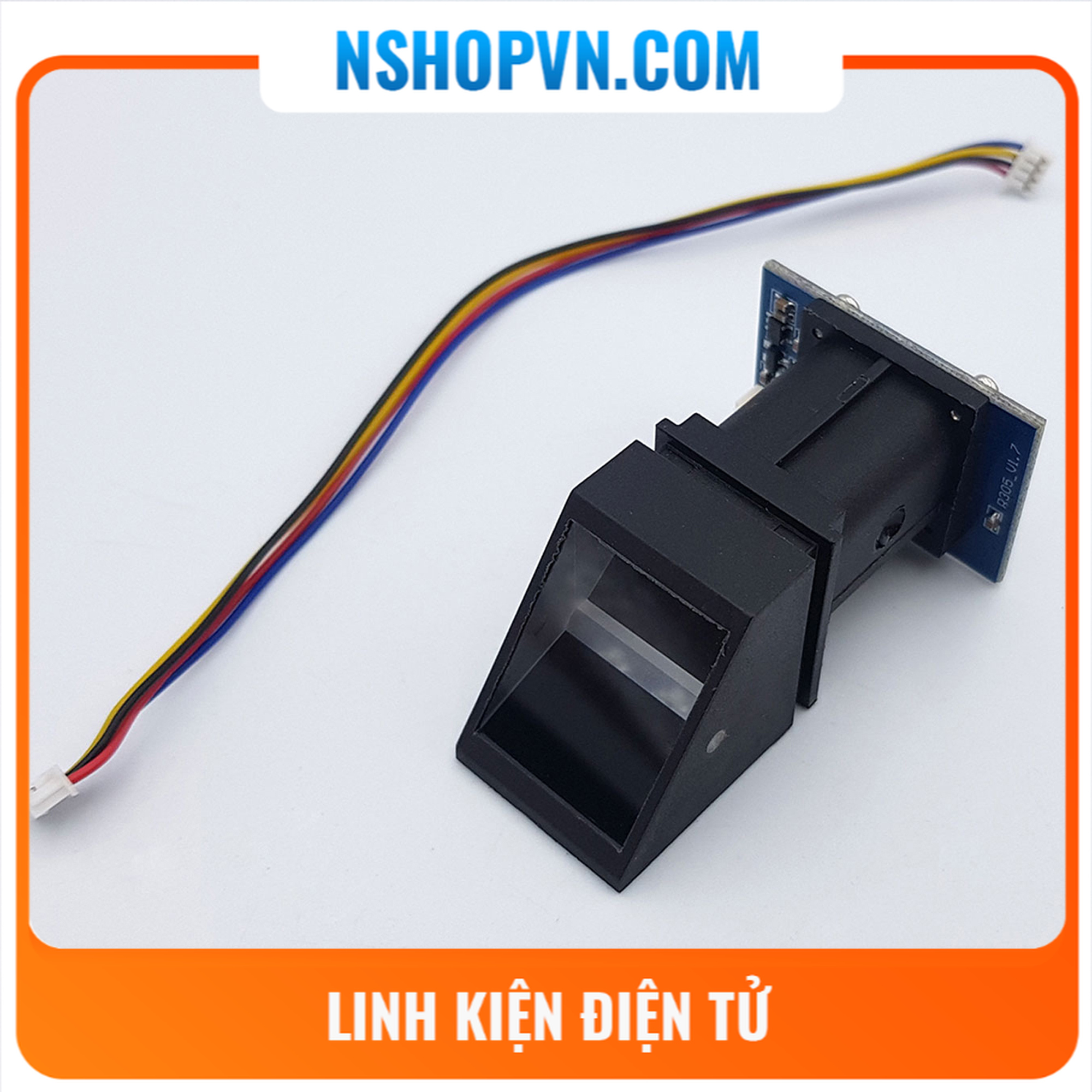

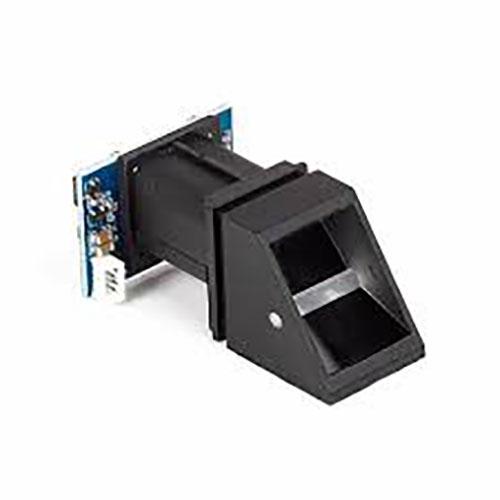

Cảm biến nhận dạng vân tay R305

THÔNG TIN SẢN PHẨM

Cảm biến nhận dạng vân tay R305 với bộ vi xử lý DSP tốc độ cao, hiệu suất cao thuật toán phù hợp với dấu vân tay, dung lượng lớn phần cứng Chip FLASH được thành lập bởi một bộ cảm biến vân tay quang học, hiệu suất ổn định, cấu trúc đơn giản, tích hợp ghi dấu vân tay, xử lý hình ảnh, tìm kiếm và lưu trữ các vân tay, …

Tính năng sản phẩm:

• Chức năng hoàn chỉnh : Hoàn thành độc lập bộ sưu tập dấu vân tay, đăng ký vân tay, so sánh dấu vân tay (1: 1) và chức năng tìm kiếm dấu vân tay (1: N).
• Kích thước nhỏ: Sản phẩm nhỏ và gọn, và bảng mạch không có chip DSP thuật toán bên ngoài đã được tích hợp để dễ dàng cài đặt và ít hỏng hơn.
• Tiêu thụ điện năng cực thấp: Mức tiêu thụ điện năng chung của sản phẩm cực kỳ thấp, phù hợp cho những mạch có yêu cầu tiêu thụ điện năng thấp.
• Khả năng chống tĩnh điện mạnh: Nó có khả năng chống tĩnh điện mạnh, và chỉ số chống tĩnh điện đạt trên 15KV.
• Phát triển ứng dụng đơn giản: Người dùng có thể phát triển các sản phẩm ứng dụng vân tay của riêng mình theo các hướng dẫn được cung cấp mà không cần phải có kiến ​​thức nhận dạng dấu vân tay chuyên nghiệp.
• Mức độ bảo mật có thể điều chỉnh: phù hợp với các ứng dụng khác nhau, mức độ bảo mật có thể được điều chỉnh bởi người dùng.

Mô tả ngắn gọn về cảm biến nhận dạng vân tay R305:

1. Dung lượng vân tay:

Dung lượng lưu trữ của mô-đun vân tay R305 là 980 .

2. Mô tả giao diện:

Các module R305 vân tay có giao tiếp RS232 và với USB1.1, với giao diện USB1.1 có thể được kết nối với máy tính, RS232 TTL, mặc định tốc độ truyền là 57600, có thể thay đổi, kết nối với các vi xử lí đơn chip, chẳng hạn như ARM, DSP và các thiết bị khác có cổng nối tiếp. Các mạch xử lí 3,3V 5V có thể được kết nối trực tiếp. Nhu cầu để kết nối các chuyển đổi mức độ máy tính, lưu ý chuyển đổi mức độ , tín hiệu như một mạch MAX232.

3. Về phát hiện mô-đun

Sau khi mô-đun vân tay được bật, đèn bề mặt ghi dấu vân tay sẽ nhấp nháy một lần, cho biết việc tự kiểm tra là bình thường. Nếu nó không nhấp nháy, vui lòng kiểm tra cẩn thận nguồn điện, xem nó có được kết nối không chính xác hay không. Bình thường, khi làm việc khi có một số chip nóng ,đây là một hiện tượng bình thường, nó đã được thông qua thử nghiệm nghiêm ngặt.

Thông số kỹ thuật:

• Điện áp nguồn: DC 4.2 ~ 6.0V
• Dòng điện làm việc:
  • Dòng điện làm việc: 110mA (giá trị tiêu biểu)
  • Dòng điện cực đại: 140mA
• Thời gian nhập hình ảnh vân tay: <0,3 giây
• Kích thước đầu cảm biến vân tay: 15 x 19 mm
• Phương pháp kết hợp:
  • Phương pháp so sánh (1: 1)
  • Phương pháp tìm kiếm (1: N)
• Tệp tính năng: 256 byte
• Tệp mẫu: 512 byte
• Dung lượng lưu trữ: 980 vân tay
• Cấp độ bảo mật: năm cấp độ (thấp đến cao: 1, 2, 3, 4, 5)
• Tỷ lệ sai (FAR): <0,001%
• Tỷ lệ từ chối (FRR): <1,0%
• Thời gian tìm kiếm: <1,0 giây (trung bình 1: 1000)
• Giao tiếp: UART USB1.1
• Các tốc độ truyền (UART): (9600 N) bps trong đó N = 1 ~ 12 (giá trị mặc định N = 6, tức là, 57600bps)
• Môi trường làm việc:
  • Nhiệt độ: -20 – + 40 độ C
  • Độ ẩm tương đối: 40% rh đến 85% rh (không ngưng tụ)
• Môi trường lưu trữ:
  • Nhiệt độ: -40 + 85 độ C
  • Độ ẩm tương đối: <85% H (không ngưng tụ)
