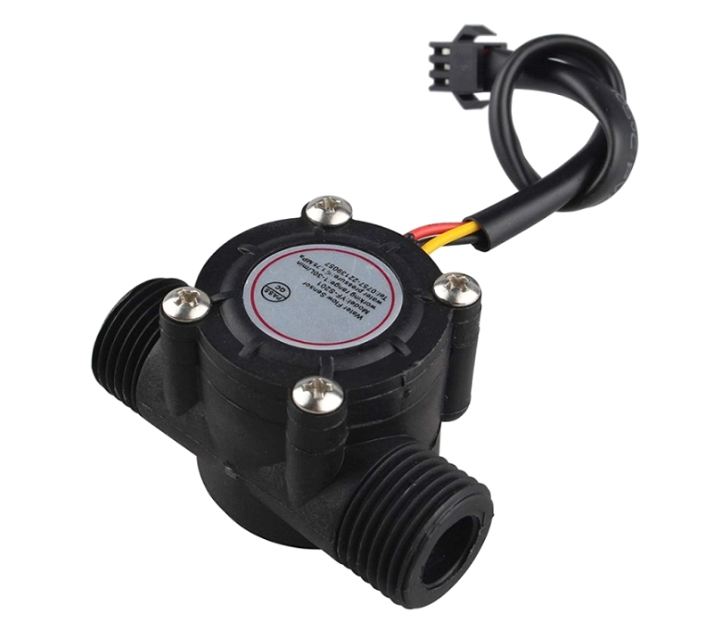

Cảm Biến Lưu Lượng Nước YF-S201

Cảm biến lưu lượng nước là cảm biến lưu lượng nước thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v.... Cảm biến hoạt động dựa tên cánh quạt nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông ( từ NPN).

Chức năng 3 dây ngõ ra

Màu đỏ: nguồn : 5 - 24V

Dây đen: GND (mass).

Dây vàng: tín hiệu.

Công thức lưu lượng

Q = F / 7.5

+ F: tần số ( Hz)

+ Q: lưu lượng : (L/min)

+ 7.5: hằng số

Thông số kỹ thuật

Nguồn: 5 - 24V

Dòng tiêu thụ: < 10mA.

Chịu áp lực đến: 1.75Mpa

Lưu lượng đo: 1 - 30 (L/min)

Nhiệt độ hoạt động: < 120 độ C

Độ ẩm: 35% - 90% RH

Kích thước: 61 x 36 x 34mm

Lưu ý khi sử dụng

Nên đặt cảm biến ở trên cùng dòng chảy

Không cho dòng chảy có chất hóa học, ăn mòn

Không chịu va đập khi sử dụng

Đặt cảm biến thẳng đứng không lệch quá 5 Độ

Nhiệt độ nước chảy qua dưới 120 Độ C
