cảm biến lưu lương nước s201

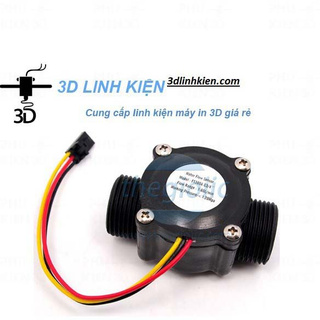

cảm biến lưu lương nước s201 + Cảm biến lưu lượng S201 (water flow sensor) có chứa một cánh quạt để đếm xem lượng chấtlỏng chảy qua nó và có một cảm biến từ Hall xuất ra các xung khi thay đổi trạng thái đầu ra. + Cảm biến Hall được hàn kín trong ống để an toàn và khô. Cảm biến lưu lượng có 3 dây: - Dây đỏ: cấp nguồn 5V-24VDC - Dây đen: GND - Dây vàng: Ngả ra của cảm biến Hall (PWM output) Bằng cách đếm xung từ ngả ra của cảm biến, Bạn có thể dễ dàng tính được lưu lượng nước. Mỗi xung tương ứng khoảng 2.25 ml. Lưu ý: + Đây không phải là một bộ cảm biến có độ chính xác tuyệt đối. Tốc độ xung có thể sai lệch một chút tùy thuộc vào tốc độ dòng chảy, áp suất chất lỏng và định hướng cảm biến. Vì vậy cần hiệu chỉnh sai lệch khoảng 10%. Tuy nhiên, nếu đo lưu lượng cơ bản thì đây là cảm biến tốt nhất. + Các tín hiệu xung ra là một dải xung vuông đơn giản vì vậy nó khá dễ dàng để nhập và chuyển đổi thành lít mỗi phút bằng cách sử dụng công thức sau đây: Tần số xung (Hz) / 7,5tốc độ dòng chảy (L / phút) Thông số kỹ thuật: Điện áp làm việc: 5- 18V Lưu lượng: 1-30L/phút Nhiệt độ làm việc: -25 - 80ºC Nhiệt độ chất lỏng: ≤120ºC Độ ẩm làm việc: 35 - 90%RH Độ chính xác: ±10% Áp suất tối đa: ≤2Mpa Tần số xung/1L: 450 Tuổi thọ: 300.000 chu kỳ Đường kính ngoài: 20mm Đường kính đầu vào: 9mm Đường kính đầu ra: 12mm cung cấp linh kiện máy in 3d cnc mini
