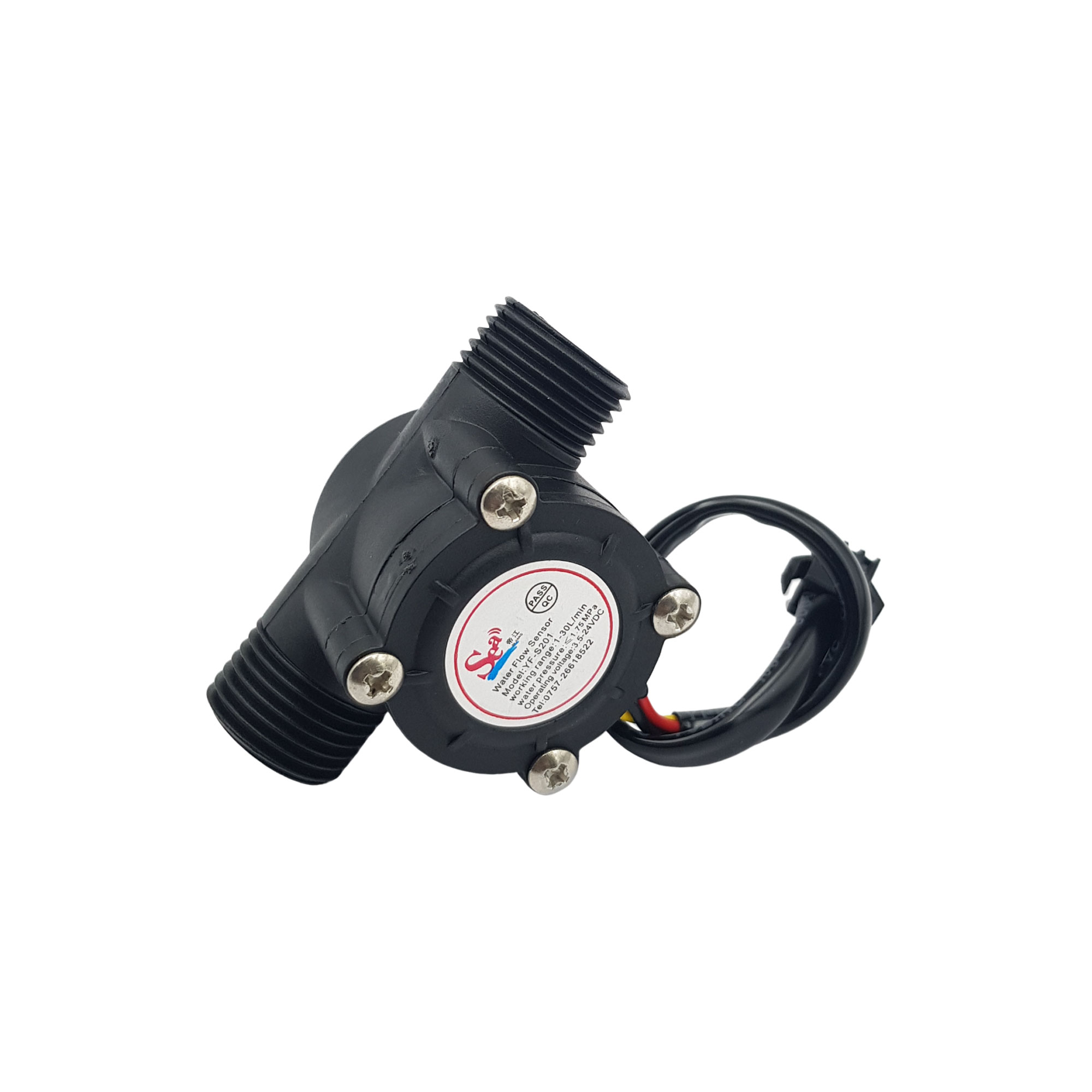

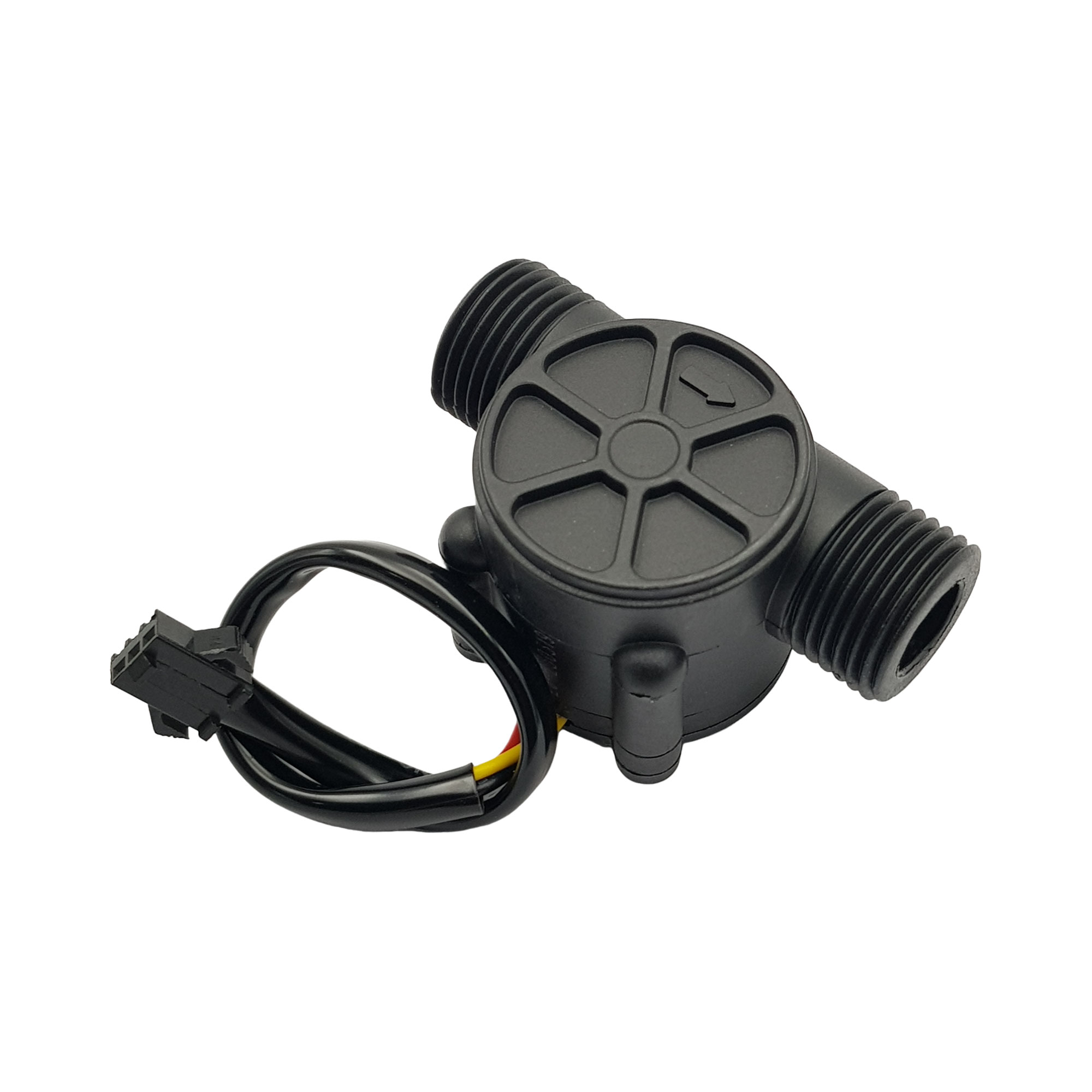

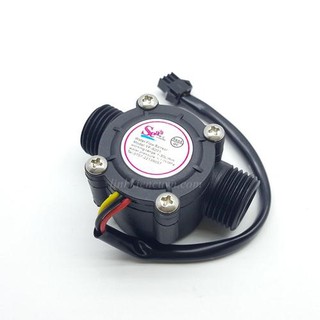

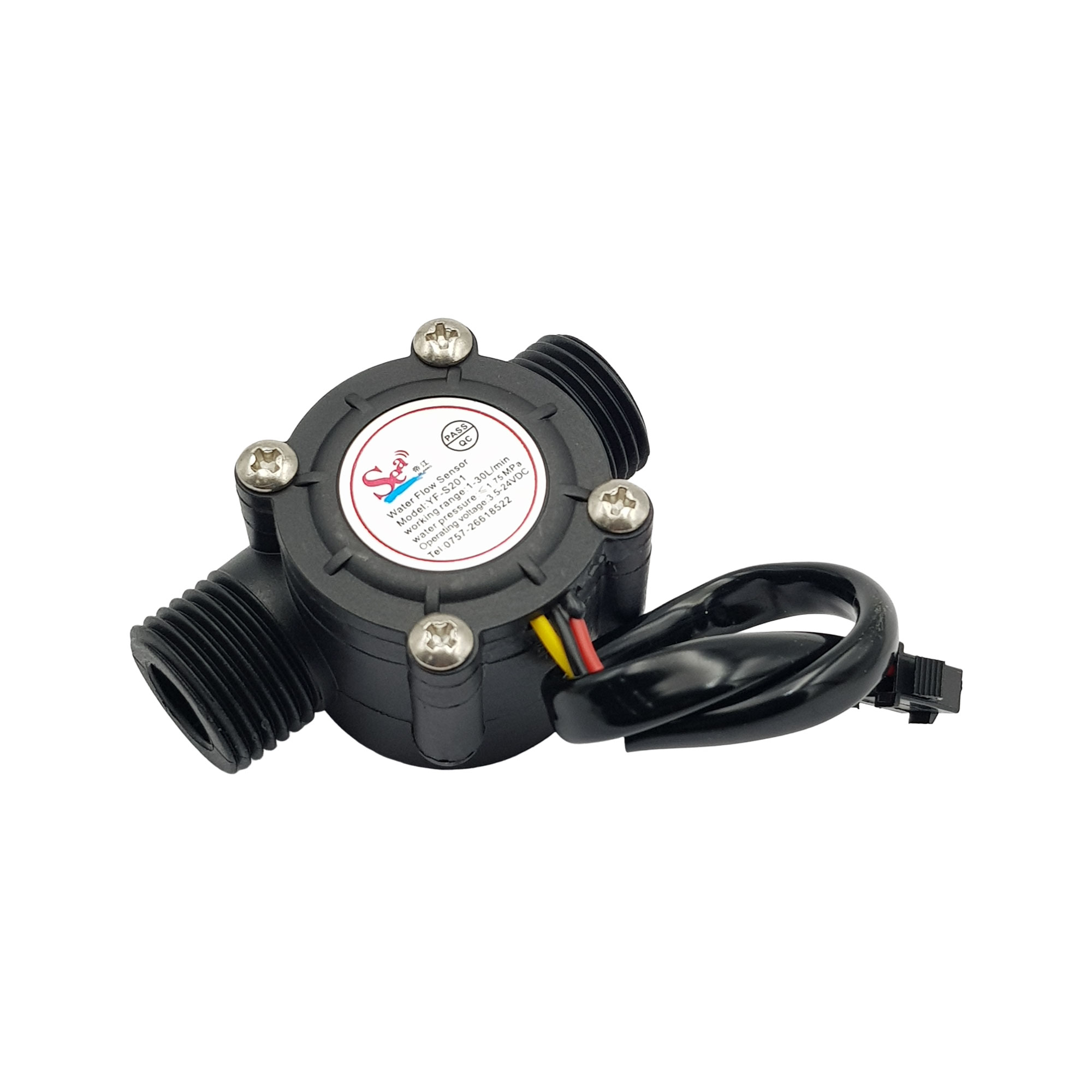

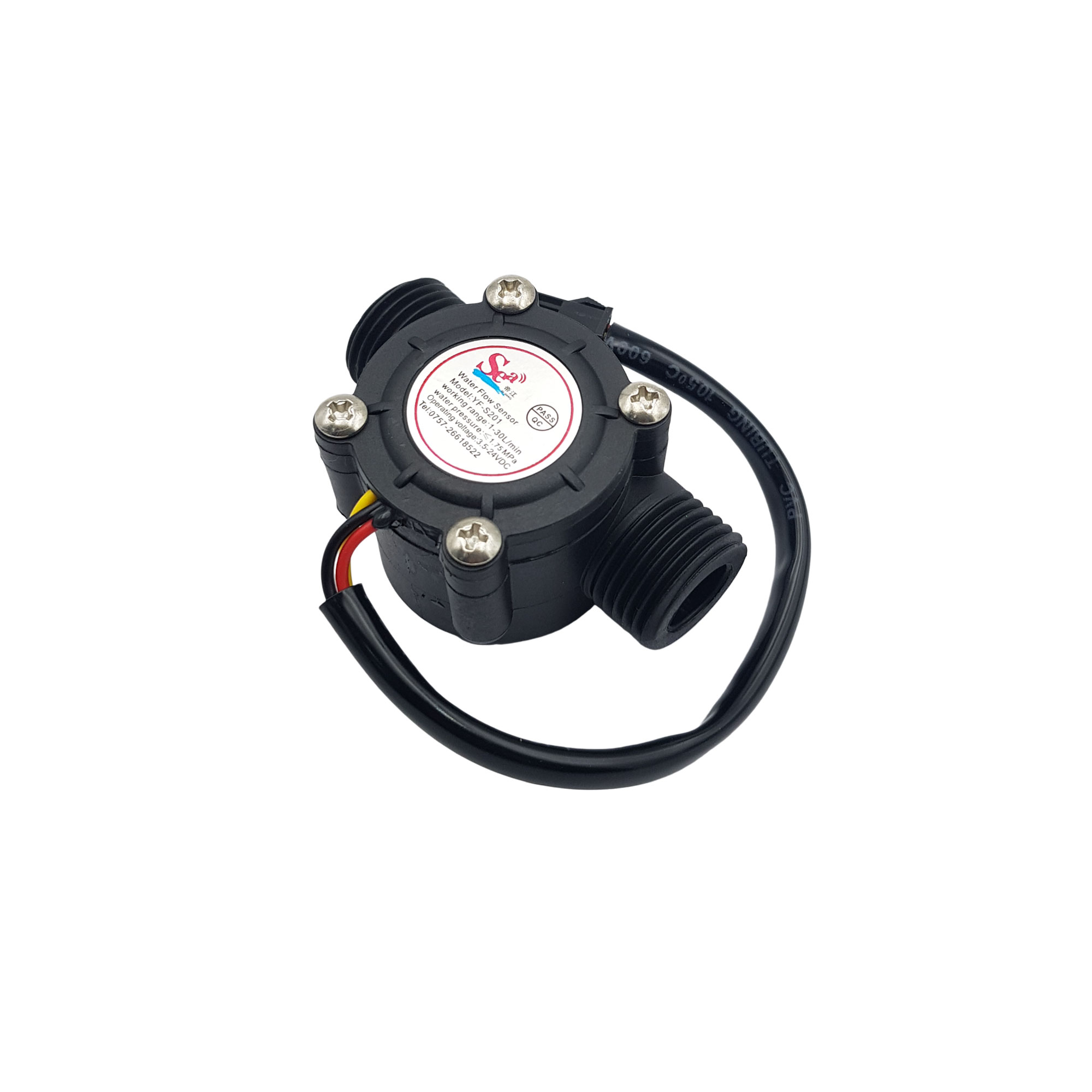

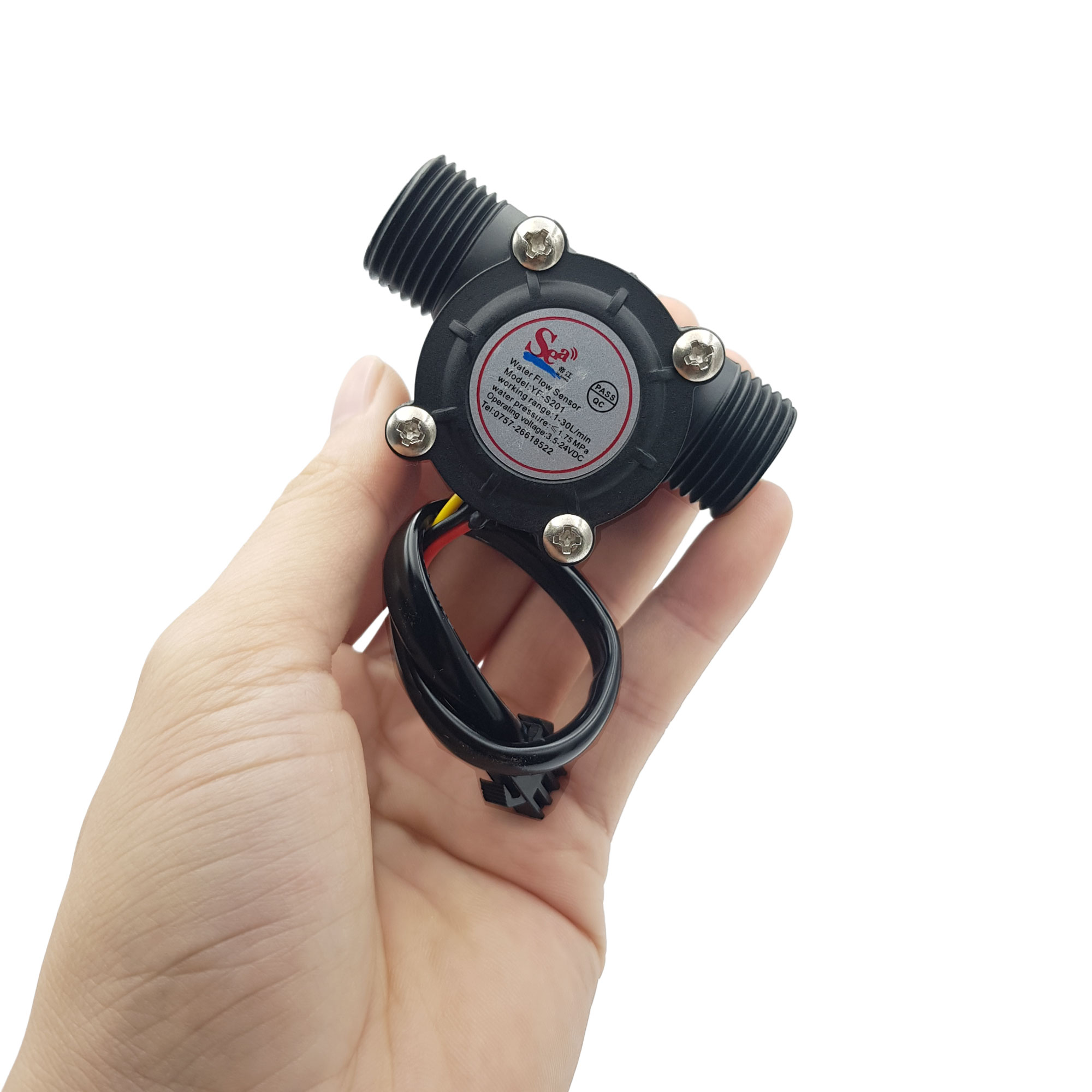

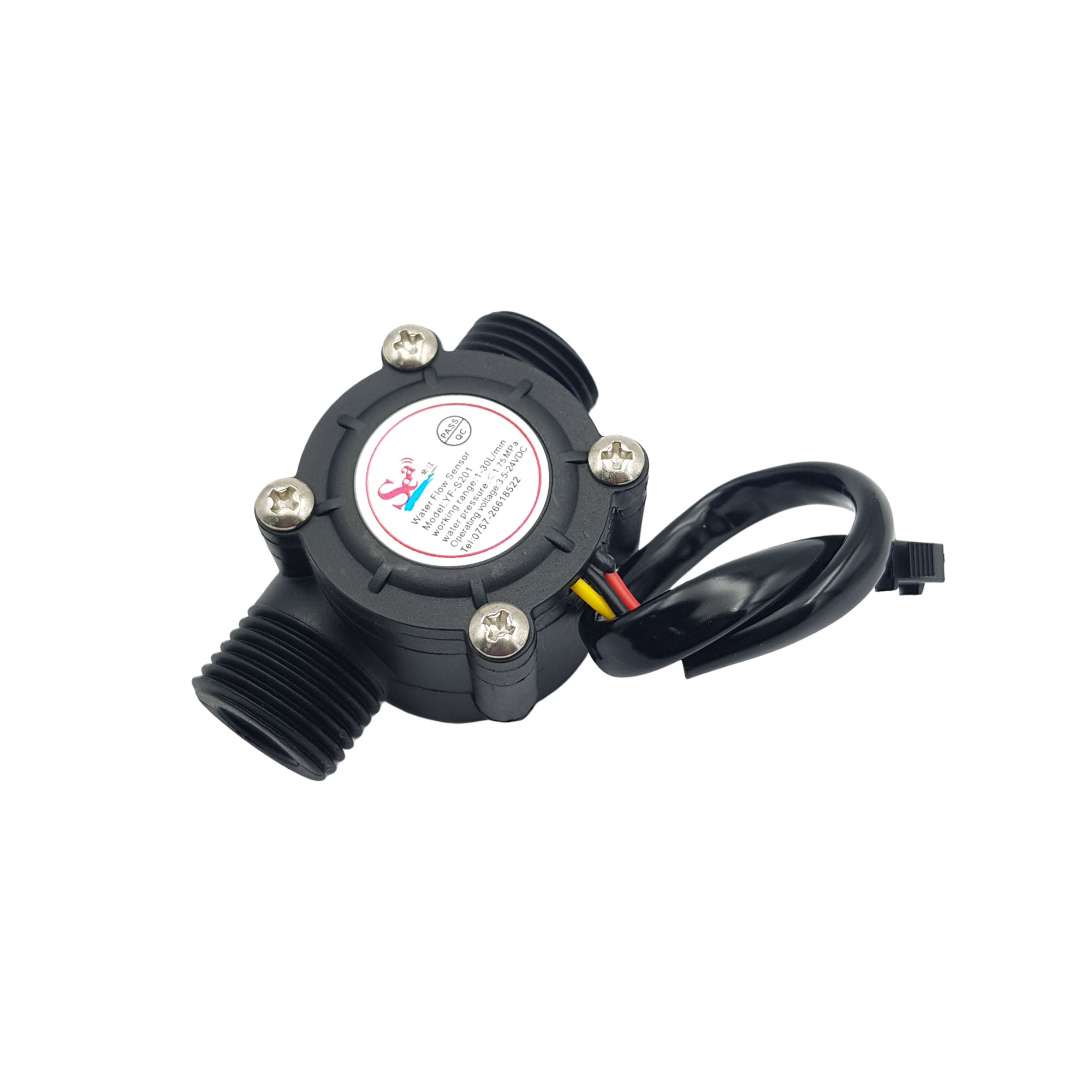

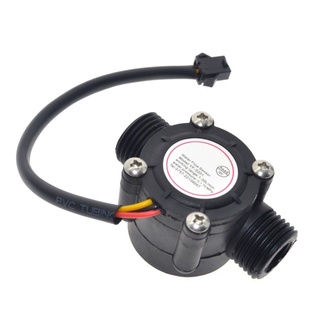

Cảm biến lưu lượng nước YF-S201 DN15

Cảm Biến Lưu Lượng Nước Sea YF-S201 DN15 thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v… Cảm biến hoạt động dựa tên cánh quạt nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông ( từ NPN).

Chức năng 3 dây ngõ ra

• Màu đỏ: nguồn : 5 – 24V
• Dây đen: GND (mass).
• Dây vàng: tín hiệu.

Công thức lưu lượng :

• Q = F / 7.5
• F : tần số ( Hz)
• Q: lưu lượng : (L/min)
• 7.5 : hằng số

THÔNG SỐ KỸ THUẬT

• Nguồn: 5 – 24V
• Dòng tiêu thụ : < 10mA.
• Chịu áp lực đến: 1.75Mpa
• Lưu lượng đo: 1 – 30 (L/min)
• Nhiệt độ hoạt động: < 120 độ C
• Độ ẩm: 35% – 90% RH
• Kích thước: 61 x 36 x 34mm

Lưu ý quan trọng : Không được để nghiêng quá 5 độ, lắp thẳng đứng và nhiệt độ nước chảy qua <120 độ C
