Cảm Biến Chạm TP223|Anhthodien9x

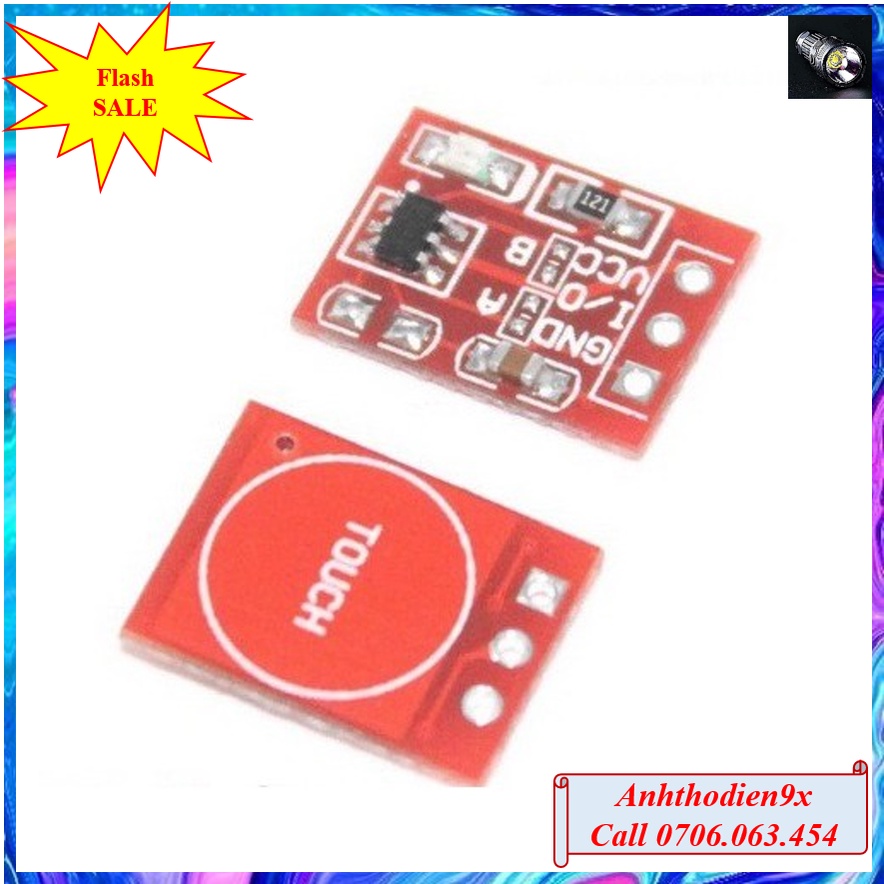

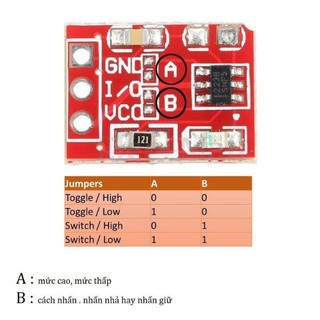

" 📢Link shopee chính thức của shop Anhthodien9xhttps://shopee.vn/vvliem(hotline 0706.063.454) 📢Bất kì shop nào khác sử dụng hình ảnh sản phẩm trên đều là copy giả mạo, mọi vấn đề khi mua nhầm sp shop hoàn toàn không chịu trách nhiệm!" - Cảm ứng 1 chạm điện dung Capacitive Touch Button TTP223B mini có kích thước nhỏ gọn và giá thành rẻ, thường được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc cảm ứng, báo động,... Thông số kỹ thuật: - IC chính: TTP223B - Điện áp làm việc: 3 ~ 5VDC - Dòng điện tiêu thụ: 0.025mA - Cảm ứng xuyên qua các phi kim như kính, nhựa, acrylic, ... Khi chạm vào cảm biến, đầu ra I/O sẽ xuất hiện một tín hiệu logic tùy theo cách kết nối 2 điểm A B trên mạch: - Không hàn A và B: Đầu ra mức HIGH - không giữ trạng thái. - Hàn A, không hàn B: Đầu ra mức HIGH - giữ trạng thái. - Không hàn A, hàn B: Đầu ra mức LOW - không giữ trạng thái. - Hàn cả A và B: Đầu ra mức LOW - giữ trạng thái. Cách sử dụng: -Cấp điện 3~5VDC vào chân VCC và GND. -Nếu có thao tác chạm cảm ứng chân OUT sẽ xuất tín hiệu và đèn Led sẽ sáng báo hiệu.
