Module Công tắc Cảm ứng 1 chạm TP223

Tính năng sản phẩm:

- Module cảm biến 1 chạm TTP223 mini đỏ được dùng nhiều trong các mạch điện tử như một công tắc từ hoặc công tắc chạm.

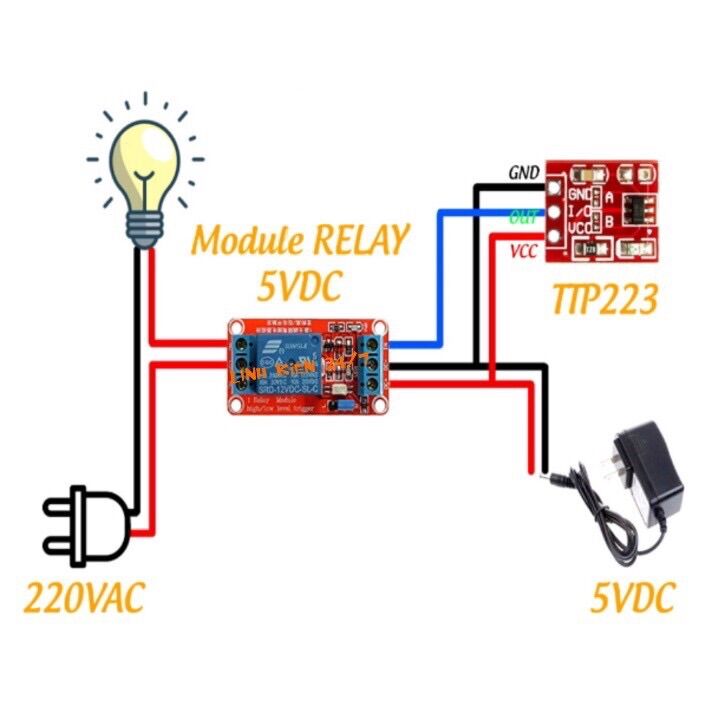

- Cảm biến chạm tay (touch sensor hay switch sensor) TTP223 là loại relay 5v sử dụng nhiều trong việc nhấn giữ, nhấn nhả và đóng ngắt thiết bị.

- Cảm ứng 1 chạm điện dung TTP223 được sử dụng trong các ứng dụng cảm ứng điện dung bàn phím, công tắc chìm báo động, quạt điện,… Với ưu điểm có thể nhận biết thao tác chạm thông qua điện dung của tay người, cảm biến có thể phát hiện xuyên qua các vật thể phi kim có độ dày tối đa lên đến 5mm. Phiên bản mới nhất màu đỏ độ nhậy hoàn hảo tăng khoảng cách. Cấp điện 2.5-5.5VDC vào chân VCC và GND, nếu có thao tác chạm cảm ứng chân I O sẽ xuất tín hiệu và đèn Led sẽ sáng tắt báo hiệu.

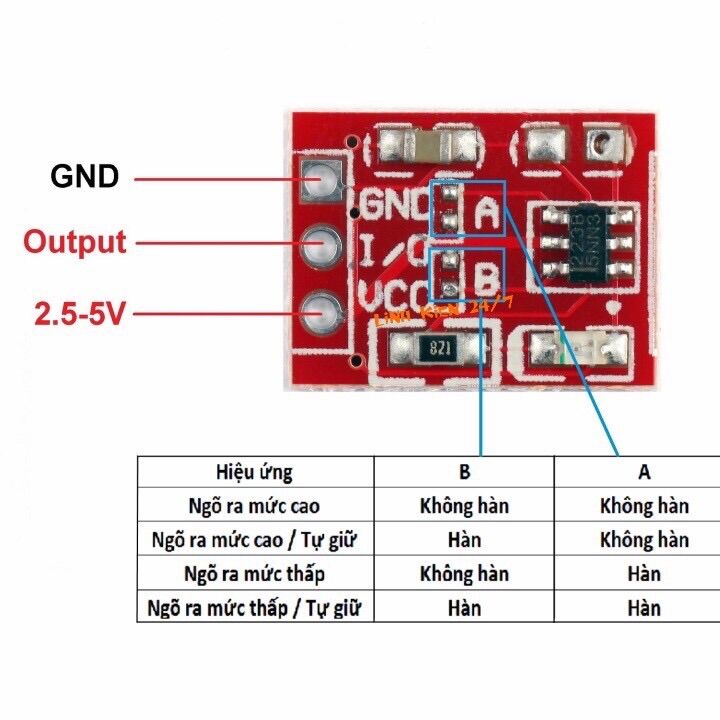

- Trên mạch có 4 điểm chưa hàn chia làm 2 cặp A B ta hàn hoặc không hàn 2 cặp giăm này để chọn chế độ hoạt động của mạch. Nhấn để chuyển tín hiệu ra từ mức thấp lên mức cao hoặc ngược lại hàn B hàn A hoặc không hàn A. Bình thường đầu ra ở mức thấp, khi nhấn tín hiệu đầu ra lên mức cao không hàn A B Bình thường đầu ra ở mức cao. Khi nhấn tín hiệu đầu ra xuống mức thấp hàn A không Hàn B.

-Phiên bản mới nhất, màu đỏ, độ nhậy hoàn hảo, tăng khoảng cách

- Thông số kỹ thuật:

+IC chính: TTP223B

+Điện áp làm việc: 2,5 ~ 5VDC

+Dòng điện tiêu thụ: 0.025mA

+Cảm ứng xuyên qua các phi kim như kính, nhựa, acrylic, ...

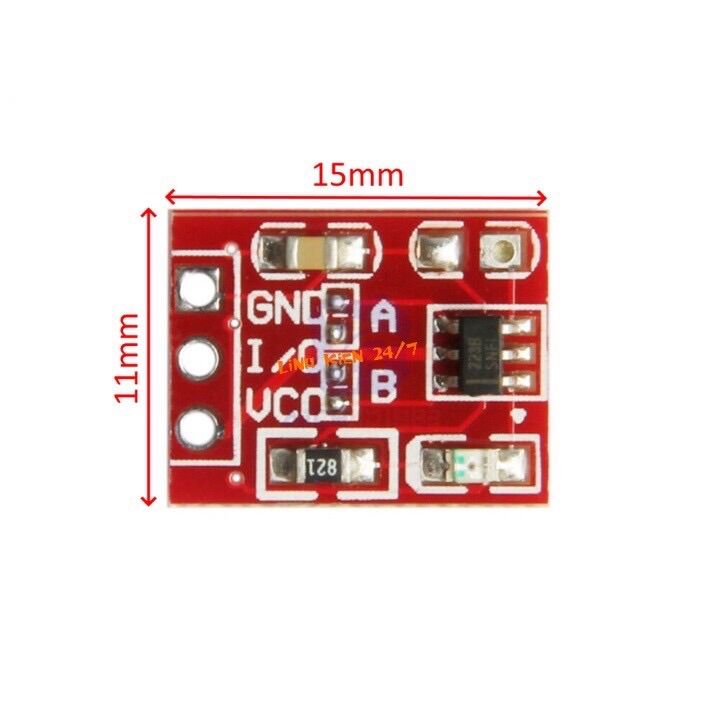

+Kích thước module: 15x11mm
