XYLANH KHÍ NÉN TRÒN MAL 40X175-S

A: Cấu Tạo Và Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén MAL - TGM

* Cấu Tạo

Gồm Hai Phần Chính: Phần Tĩnh và Phần Động

1: Phần Tĩnh gồm có 3 phần
_ Thân xi lanh : Chứa piston và khoang áp suất
_ Đuôi xi lanh : Thông dụng nhất là tiện ren + lỗ nhỏ để gá lắp
_ Đầu xi lanh : Tiện ren + Đai ốc lục giác để gá lắp
2: Phần Động Chỉ có ty xi lanh
_ Đầu ty xi lanh tiện ren + Đai ốc lục giác nhỏ để gá lắp
_ Thân Ty xi lanh gắn liền với piston xi lanh
<=> kích thước piston xi lanh quết định đến lực đẩy + lực kéo , Đường
kính ty xi lanh là phần chịu lực
* Nguyên Lý Hoạt Động

1: Xi lanh một chiều - tác động đơn

Xi lanh một chiều hoạt động bằng cách cấp khí vào cổng vào (ở đuôi xi lanh)
để piston di chuyển => ty xi lanh đi ra ( đẩy ra ). Đồng thời nén lò xo lại

Khi ngừng cấp khí vào cổng vào => áp xuất = 0

Lúc đó lò xo bị nén sẽ đẩy piston về vị trí ban đầu. Kết thúc một chu trình
hoạt động

2: Xi lanh hai chiều - tác động kép :

Là xi lanhcó hai cổng không khí ở haiđầu xi lanh .

Xi lanh đẩy ra khi cấp khí vào cổng đuôi của xi lanh ( cổng đầu không cấp và
xả ra môi trường thông qua van khí điều khiển ).

Xi lanh đi về khi cấp khí vào cổng đầu xi lanh ( cổng đuôi không cấp và xả
ra môi trường thông qua van khí điều khiển)

B: Thông số kĩ thuật - Catolog xi lanh khí nén MAL-TGM.

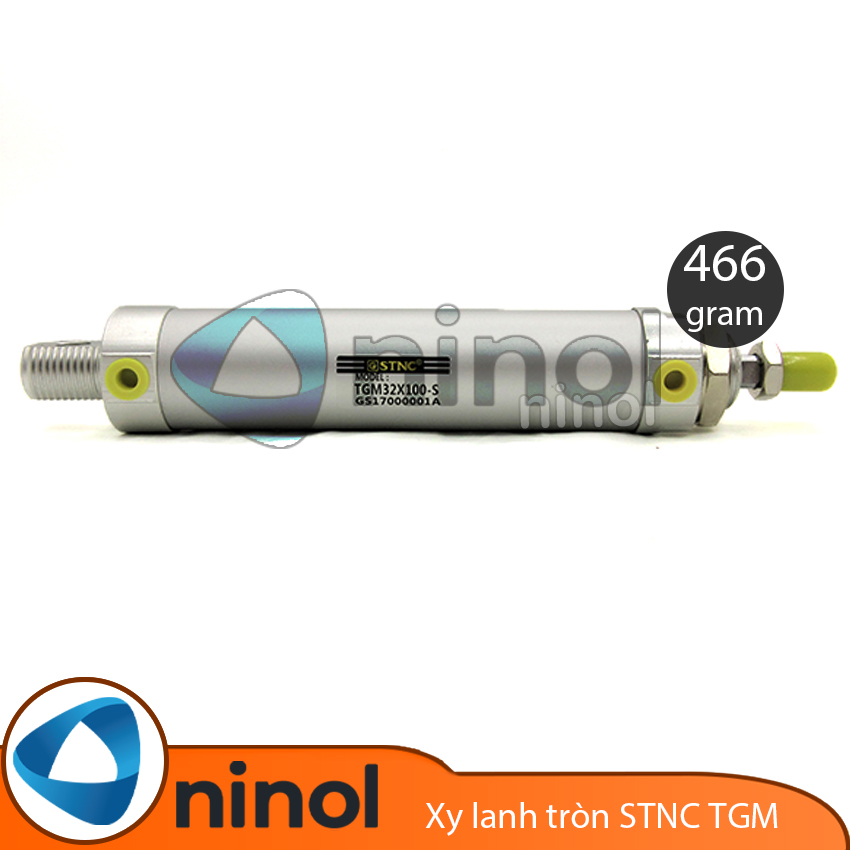

Dưới đây là thông số kĩ thuật của xi lanh TGM của nhà sản xuất Khí Nén STNC
( xi lanh MAL cùng tiêu chuẩn với TGM )

Giải Thích : Bore là đường kính piston của xi lanh chỉ có 3 loại phi 20mm,
32mm, 40mm

:Áp
suất sử dụng từ 0,1 - 0,9 MPA = 1 -9 KG

: Áp suất tối
đa 1.35 MAP = 13.5 KG

: Nhiệt độ sử
dụng 10 - 60 độ C

: Tốc độ từ
30-800 mm/s

: Chân ren
cổng cấp khí là 1/8 và 1/4

stroke : Là Hành Trình xi lanh đi ra

A + (chữ trung quốc ) là A + hành trình

C + (chữ trung quốc ) là C + hành trình

PUSH : là Lực đẩy của xi lanh

PLUK: là lực kéo của xi lanh

Dưới đây là bảng lực đẩy - lực kéo của xi lanh với áp suất từ 1-9 kg =
0,1-0,9 MPA
